Описание 70Г12-25М
Пластинчатый (лопастной) насос 70Г12-25М — двухпоточный нерегулируемый насос серии Г12-2 габарита 3+2 на номинальное давление 6,3 МПа и 960 об/мин. В одном корпусе работают секция третьего габарита и секция второго габарита: общий вход и два независимых выхода дают два больших раздельных потока масла.
Применение: мощные гидроприводы прессов, литьевых машин и тяжёлых станков, где от одного электродвигателя нужны два больших независимых потока масла.
Структура условного обозначения
| 1 | 2 | - | 3 | 4 | 5 | 6 |
|---|---|---|---|---|---|---|
| 50…100 | Г12-2 | 5, 6А | М | Л | УХЛ4 |
| 1 | Подача секции второго габарита (противоположной приводу), л/мин |
50 = 53,8 л/мин 70 = 70 л/мин 100 = 110,4 л/мин |
| 2 | Серия: пластинчатый нерегулируемый насос на давление 6,3 МПа и 960 об/мин | Г12-2 |
| 3 | Код подачи секции третьего габарита со стороны привода |
5 = 142,8 л/мин (160 см³) 6А = 204,2 л/мин (224 см³) |
| 4 | Исполнение | М = модернизированный |
| 5 | Направление вращения вала |
без буквы = правое Л = левое (по заказу; в наименовании пишется «-Л») |
| 6 | Климатическое исполнение и категория размещения | УХЛ4 |
Пример расшифровки: 50Г12-26АМ УХЛ4 — подача 204,2 л/мин (секция у привода) и 53,8 л/мин (дальняя секция), давление 6,3 МПа.
Технические характеристики 70Г12-25М
| Параметр | изм. | Значение |
|---|---|---|
| Номинальное давление на выходе | МПа (бар) | 6,3 (63) |
| Максимальное давление на выходе | МПа (бар) | 7 (70) |
| Частота вращения: номинальная / минимальная | об/мин | 960 / 600 |
| Направление вращения | — | правое (левое — по заказу) |
| Вязкость рабочей жидкости | сСт | 17…400 |
| Температура рабочей жидкости | °C | −10…+55 |
| Тонкость фильтрации масла | мкм | 25 |
| Класс чистоты рабочей жидкости | — | не грубее 12 по ГОСТ 17216-2001 |
| Диаметр вала | мм | 50 |
| Масса | кг | 68 |
| Климатическое исполнение | — | УХЛ4 |
Подача, рабочий объём и мощность по типоразмерам габарита 3+2:
| Модель | Подача секции у привода, л/мин | Подача дальней секции, л/мин | Рабочий объём секций, см³ | Мощность, кВт |
|---|---|---|---|---|
| 50Г12-25М | 142,8 | 53,8 | 160 / 63 | 25 |
| 50Г12-26АМ | 204,2 | 53,8 | 224 / 63 | 31,5 |
| 70Г12-25М | 142,8 | 70 | 160 / 80 | 27 |
| 70Г12-26АМ | 204,2 | 70 | 224 / 80 | 33,5 |
| 100Г12-25М | 142,8 | 110,4 | 160 / 125 | 31,5 |
| 100Г12-26АМ | 204,2 | 110,4 | 224 / 125 | 38 |

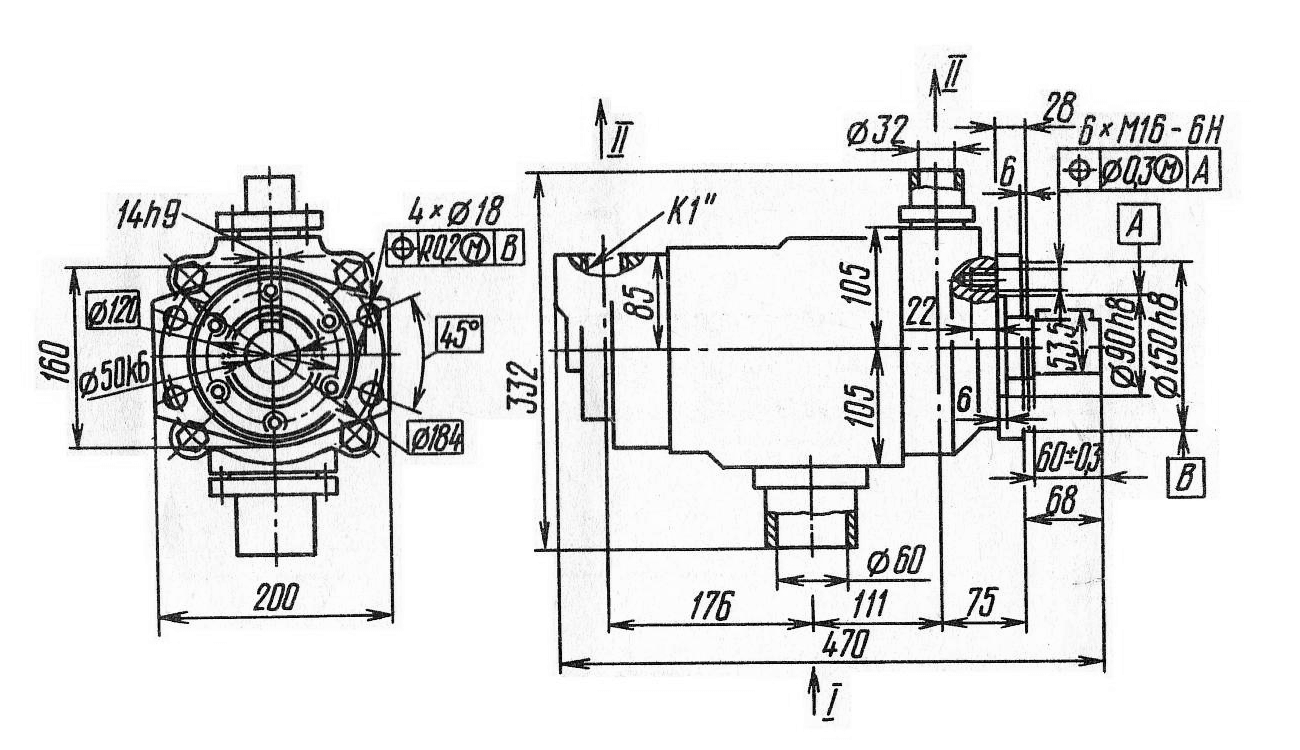

Габаритные и присоединительные размеры 70Г12-25М
| Обозначение | Назначение | Присоединение |
|---|---|---|
| I | Всасывание (общий вход, патрубок снизу) | Ø60 мм (фланцевый патрубок) |
| II | Нагнетание секции третьего габарита (со стороны привода) | Ø32 мм (фланцевый патрубок, 6 отв. М16) |
| II | Нагнетание секции второго габарита | K 1" ГОСТ 6111-52 |
Длина насоса ≈470 мм, корпус 200×160 мм, центрирующие пояски Ø90h8 и Ø150h8, 4 отверстия Ø18, вал Ø50k6 со шпонкой 14h9.
