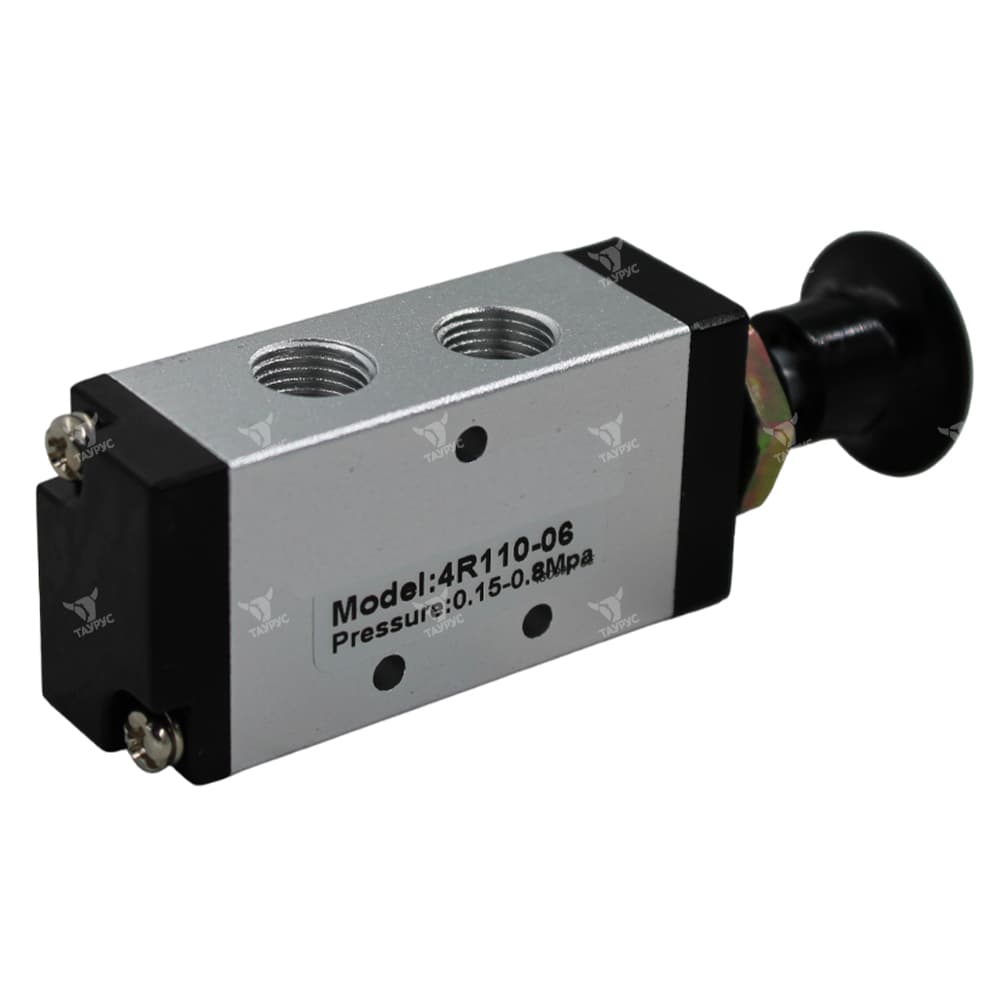

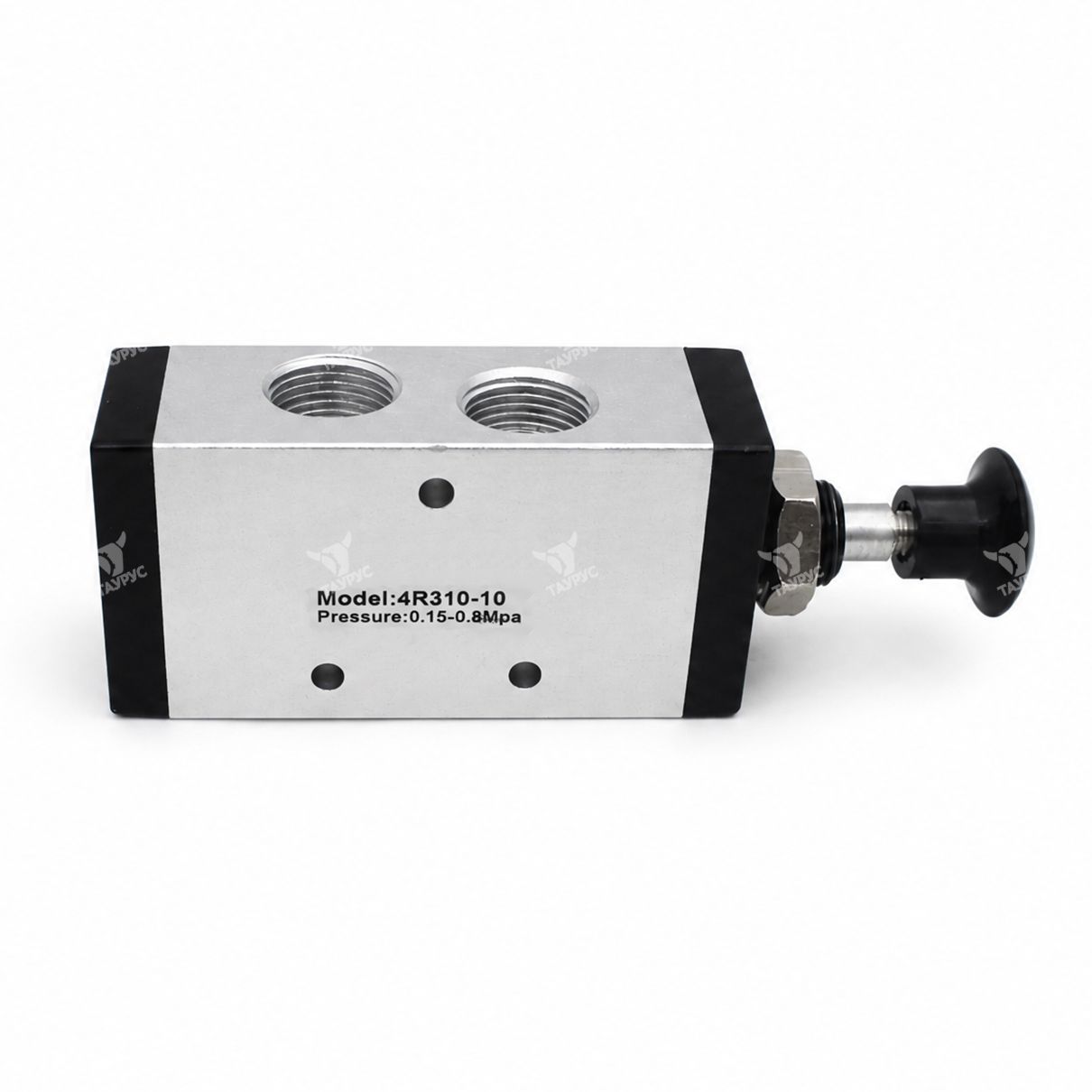

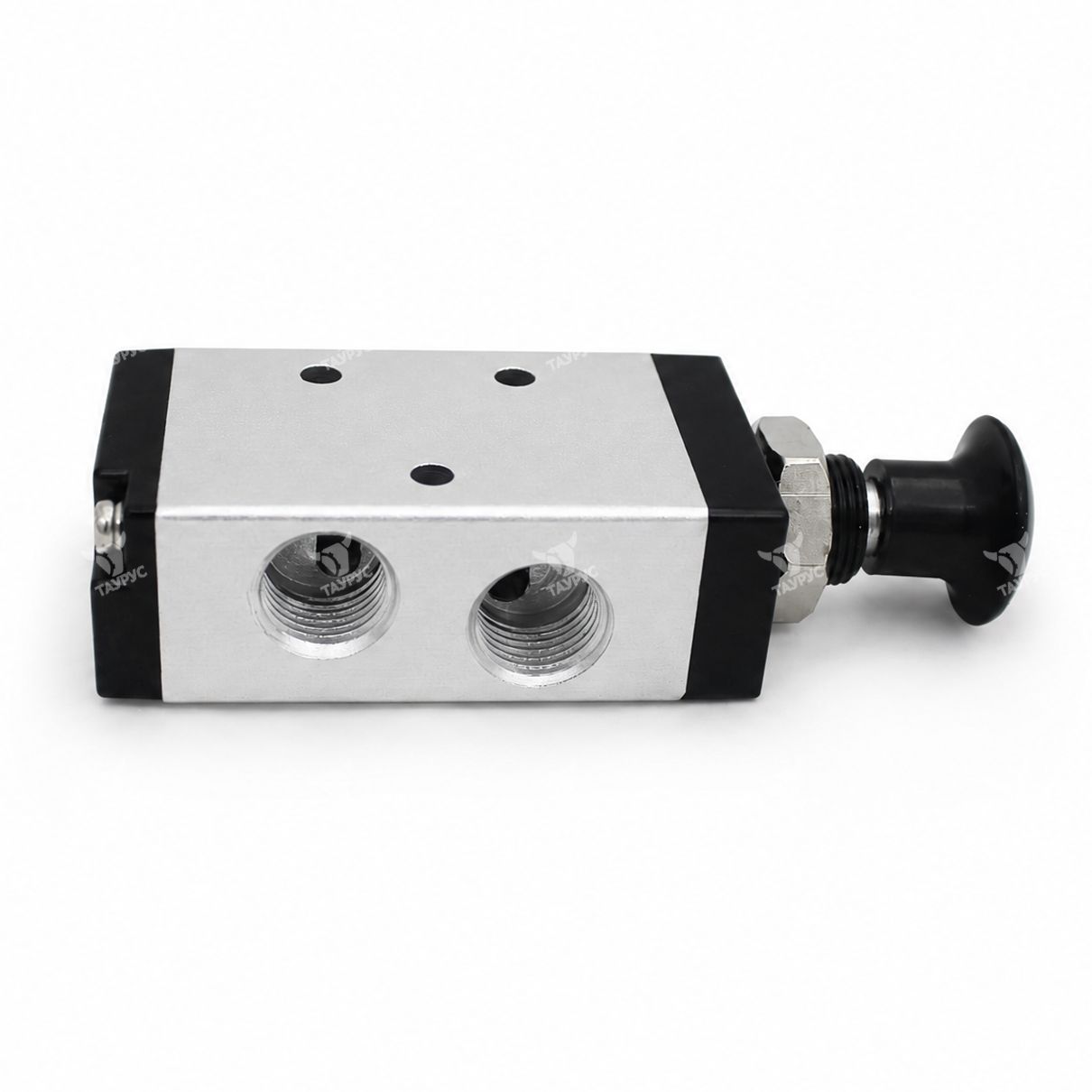

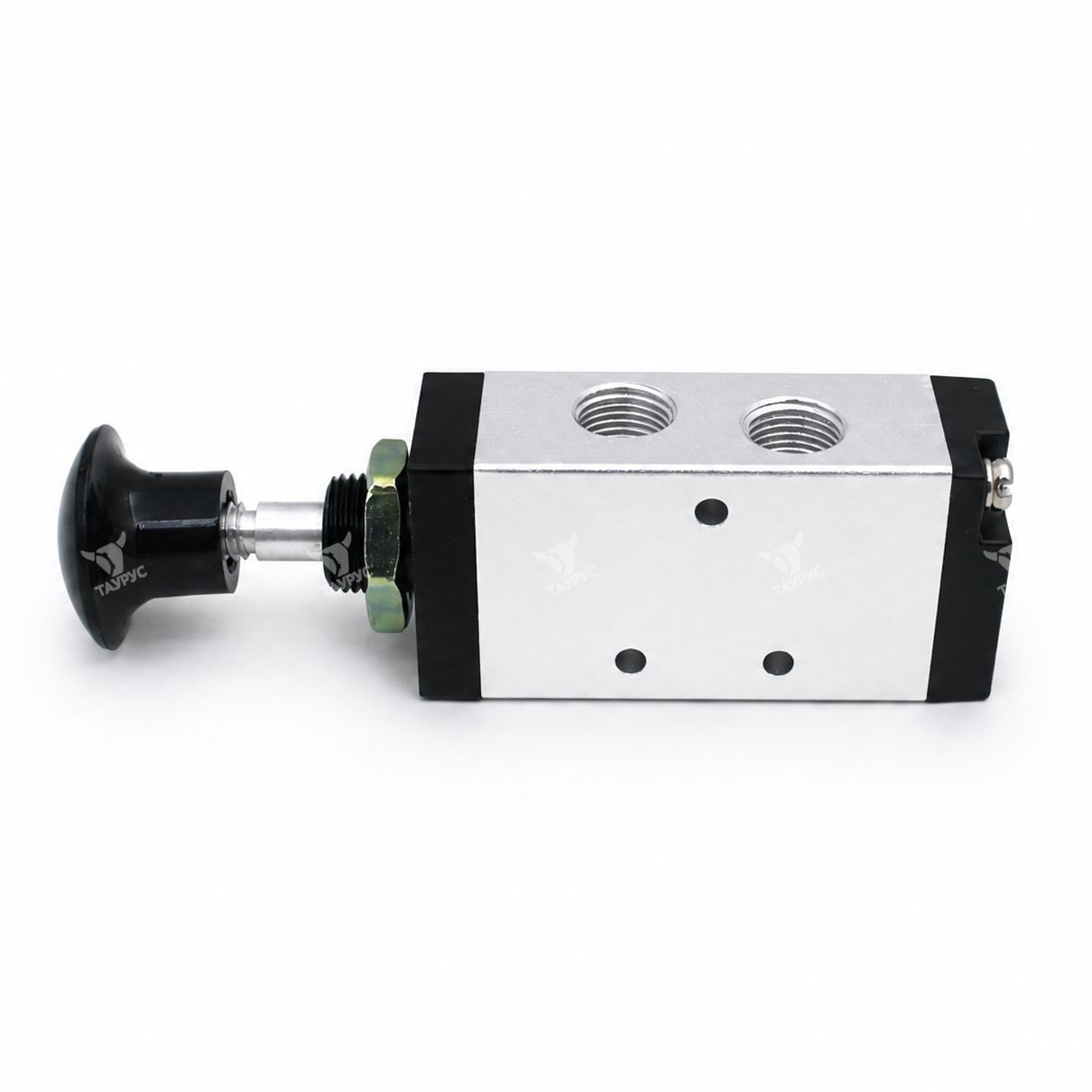

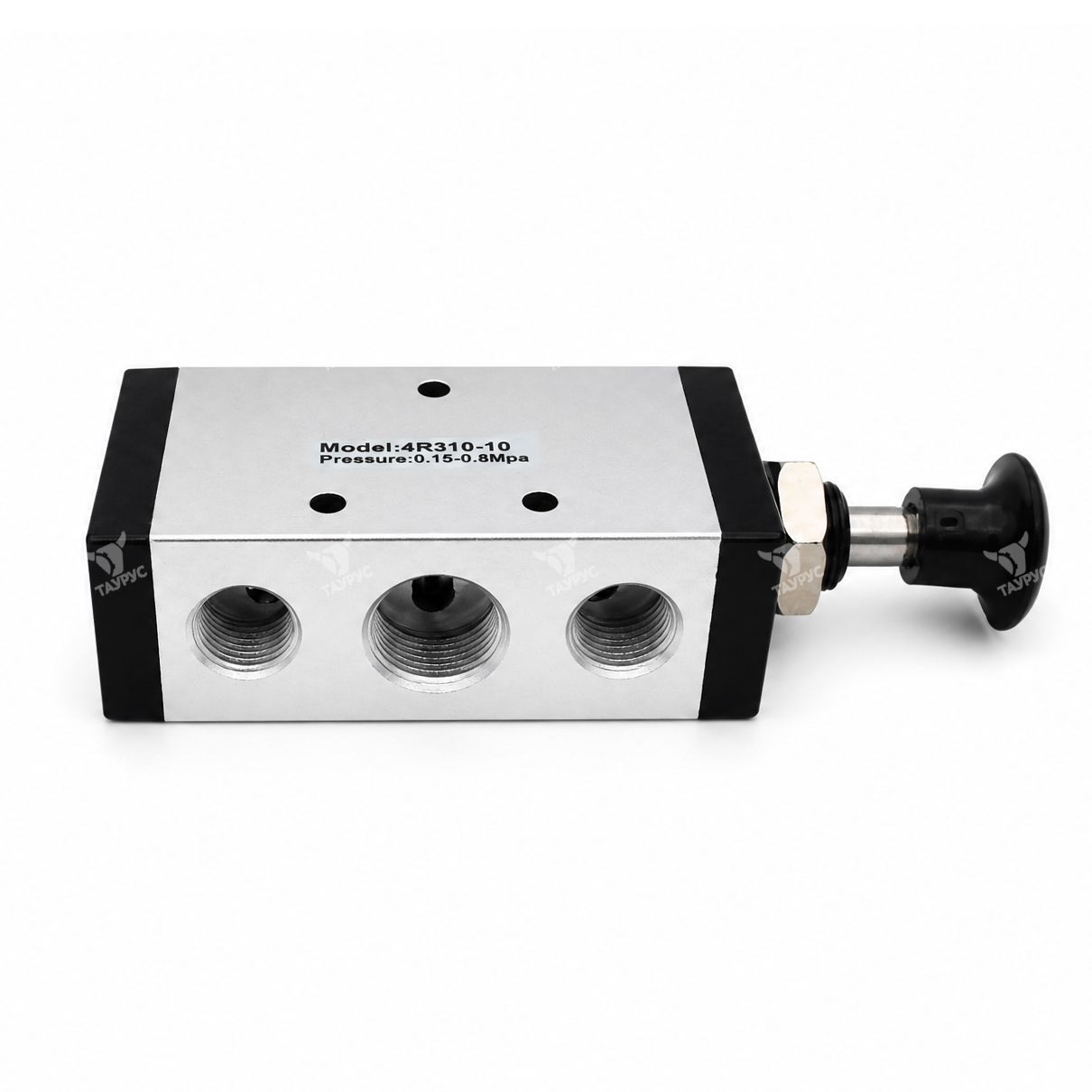

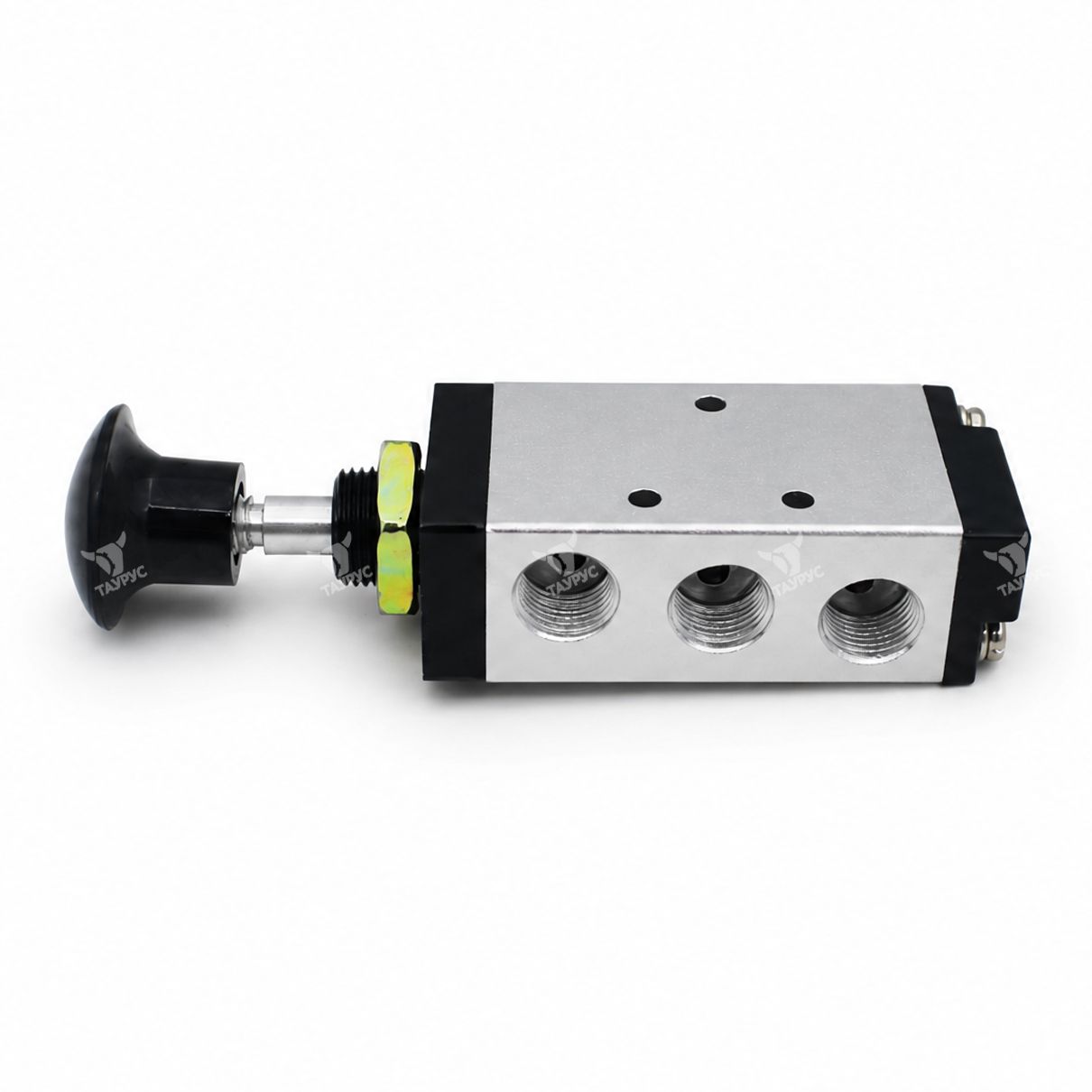

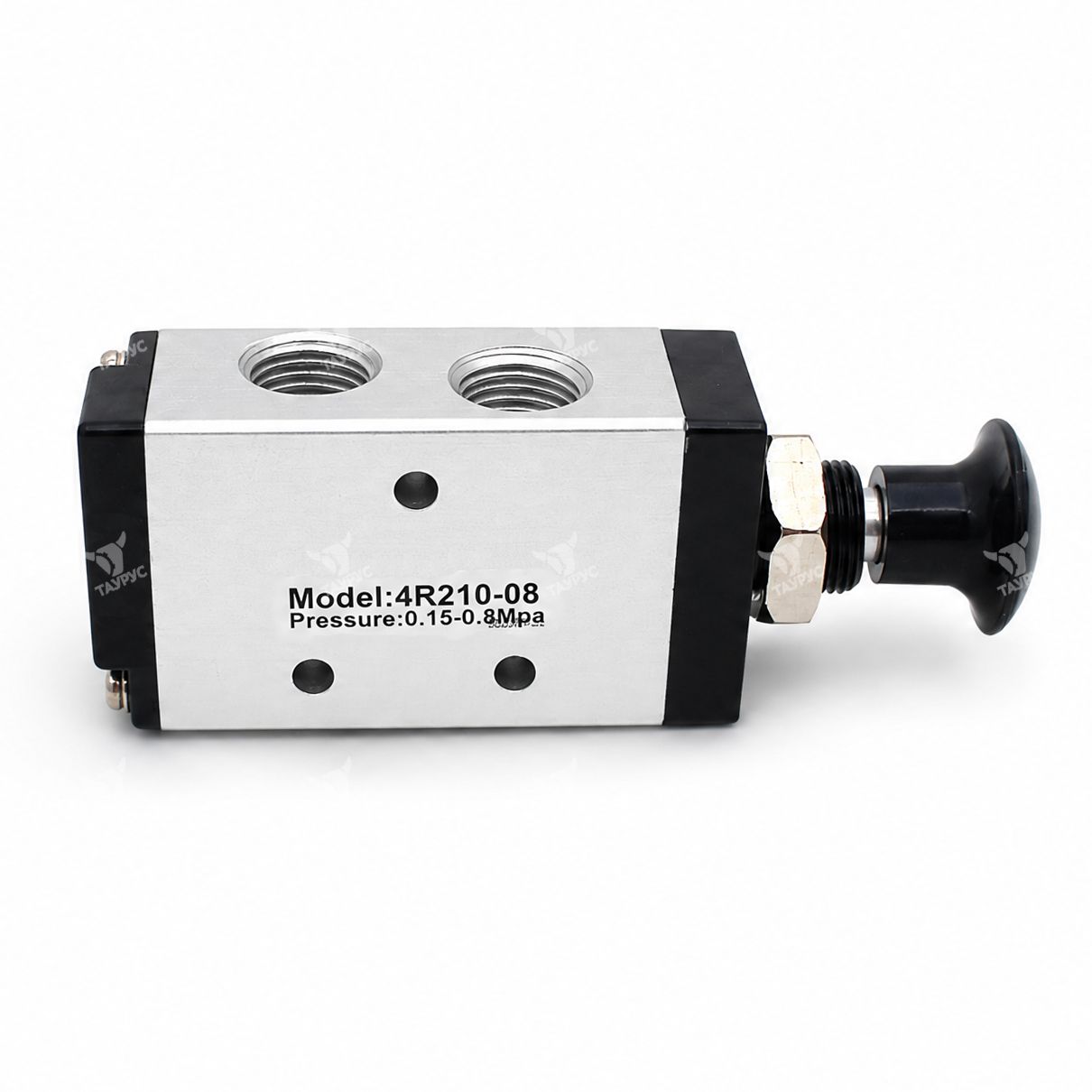

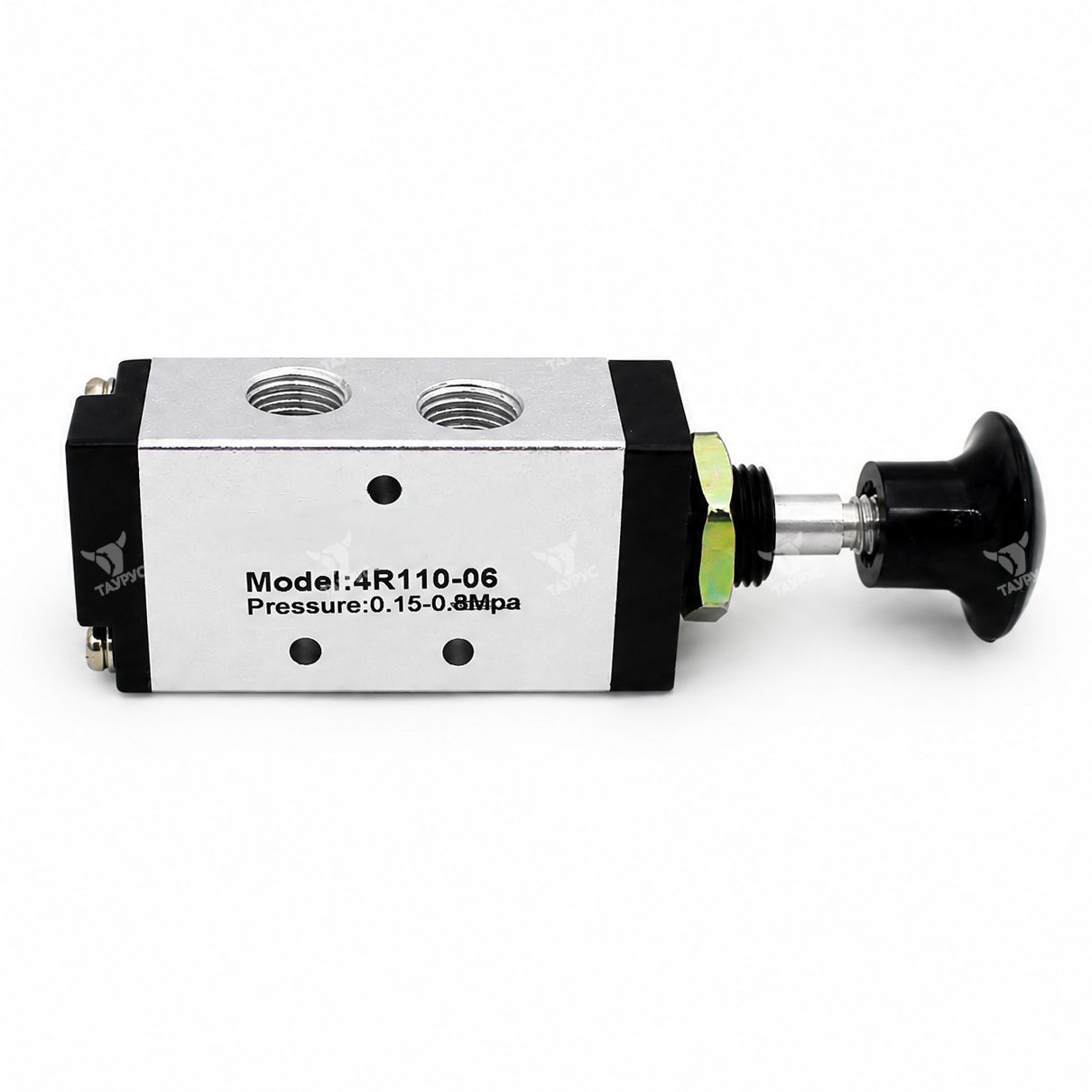

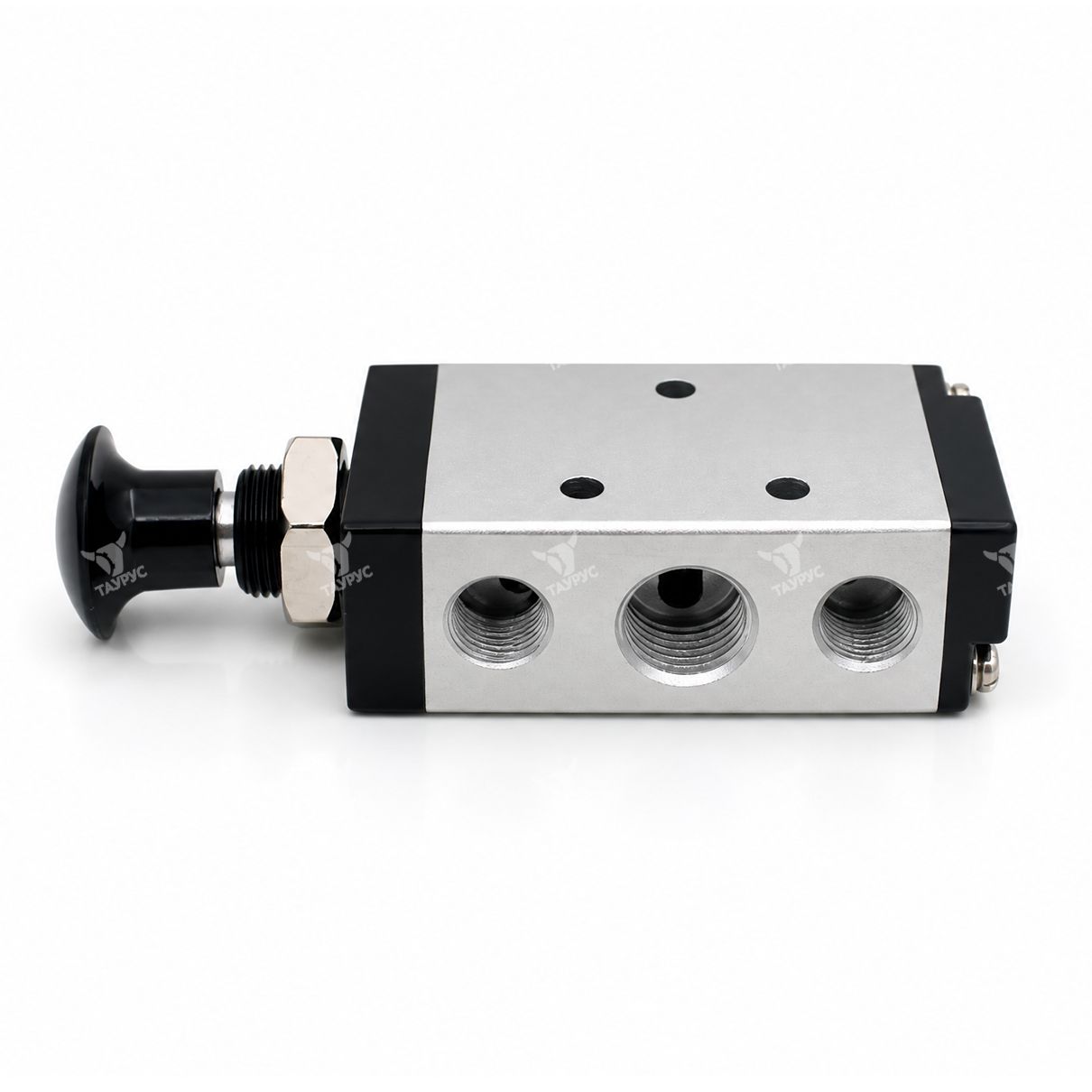

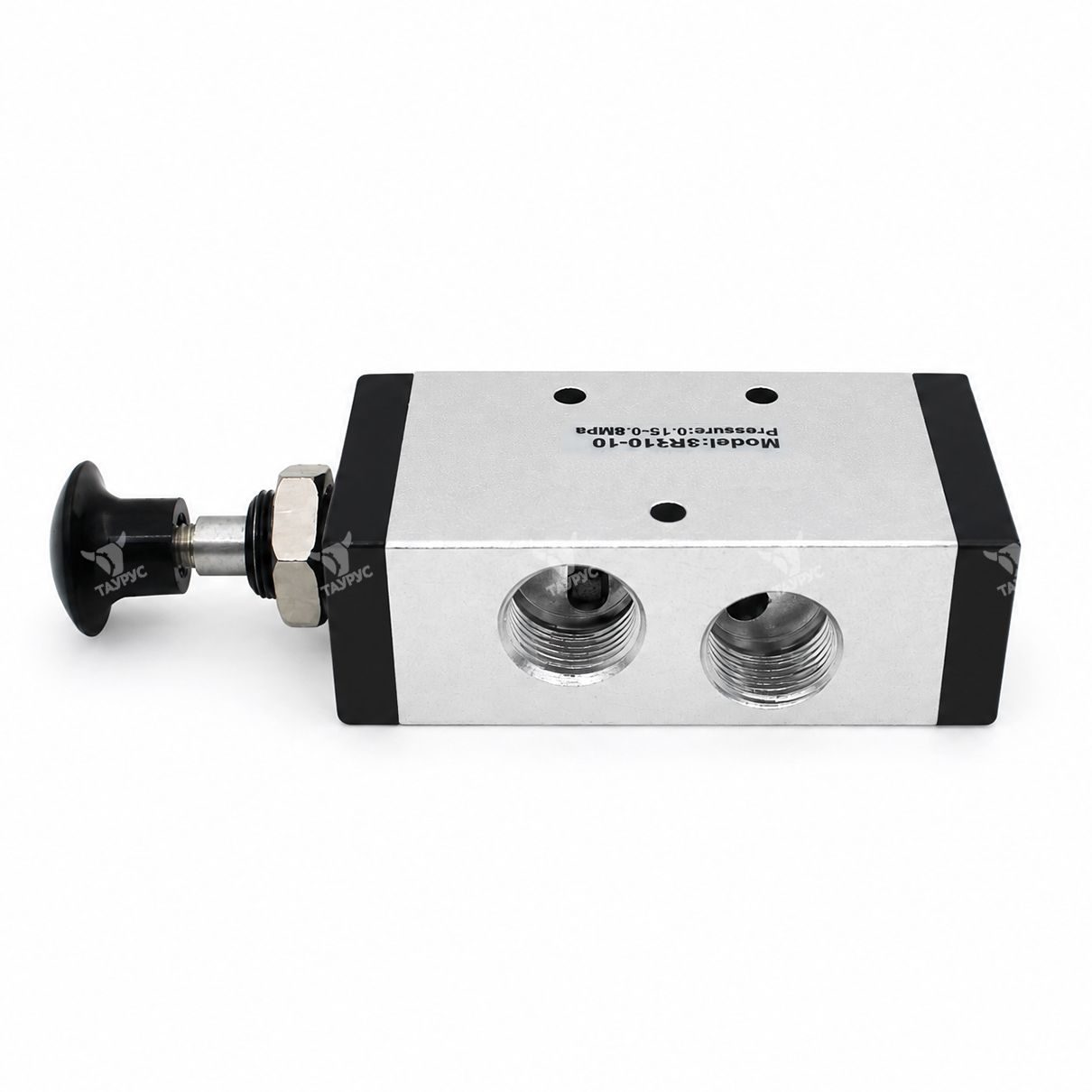

Описание пневмораспределителей 4R*10
Пневмораспределитель модели 4R*10 относится к устройствам с ручным управлением и служит для изменения направления движения сжатого воздуха в пневмосхемах. Принцип его работы соответствует функции 5/2 (пять портов, два положения золотника). Бистабильный механизм обеспечивает фиксацию обоих рабочих положений, которые сохраняются после отпускания кнопки.
Структура условного обозначения пневмораспределителей 4R*10
| 1 | 2 | 3 |
- |
4 |
|---|---|---|---|---|
|
4R |
2 |
10 |
08 |
| 1 | Тип устройства | 4R - Пневмораспределитель с ручным управлением |
| 2 | Серия |
1 - Серия 100 2 - Серия 200 3 - Серия 300 |
| 3 | Тип управления | 10 - Бистабильный, пятилинейный двухпозиционный (5/2) |
| 4 | Монтажный размер |
06 - G 1/8" 08 - G 1/4" 10 - G 3/8" |
Характеристики пневматических распределителей 4R*10
|
Модель |
4R110-06 |
4R210-08 |
4R310-10 |
|---|---|---|---|
|
Тип управления |
Ручное |
||
|
Рабочая среда |
Воздух, тонкость фильтрации не менее 40 мкм | ||
|
Эффективная площадь сечения |
10 мм2 |
16 мм2 | 30 мм2 |
|
Тип резьбы |
G |
||
|
Размеры присоединительных отверстий: |
1/8" |
1/4" |
3/8" |
|
Рабочее давление, МПа |
0 - 0.8 |
||
|
Рабочая температура, °C |
0 - 60 |
||
|
Материал корпуса |
Алюминий |
||
Габаритные и присоединительные размеры 4R*10

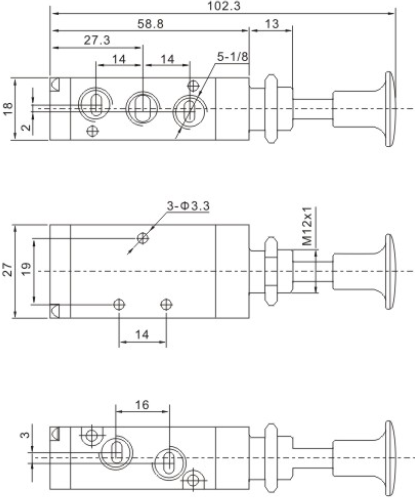

.png "Габаритные и присоединительные размеры 4R110-06")

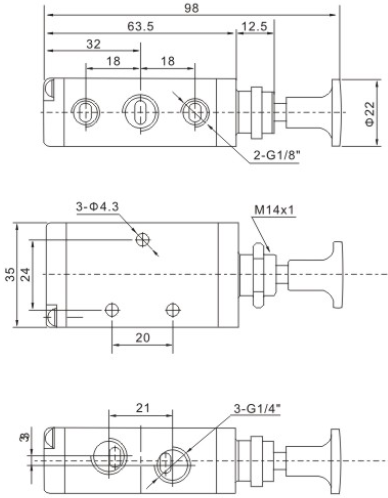

.png "Габаритные и присоединительные размеры 4R210-08")

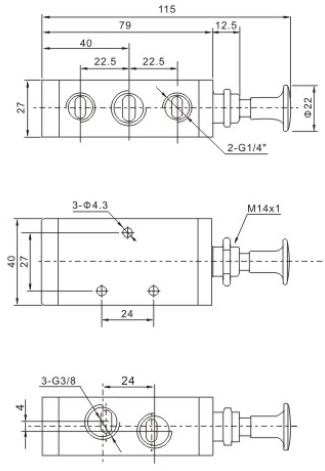

.png "Габаритные и присоединительные размеры 4R310-10")
