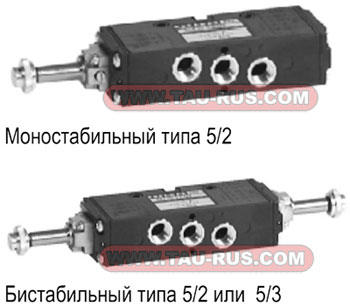

Описание пневмораспределителей 824.52.*, 824.53.*

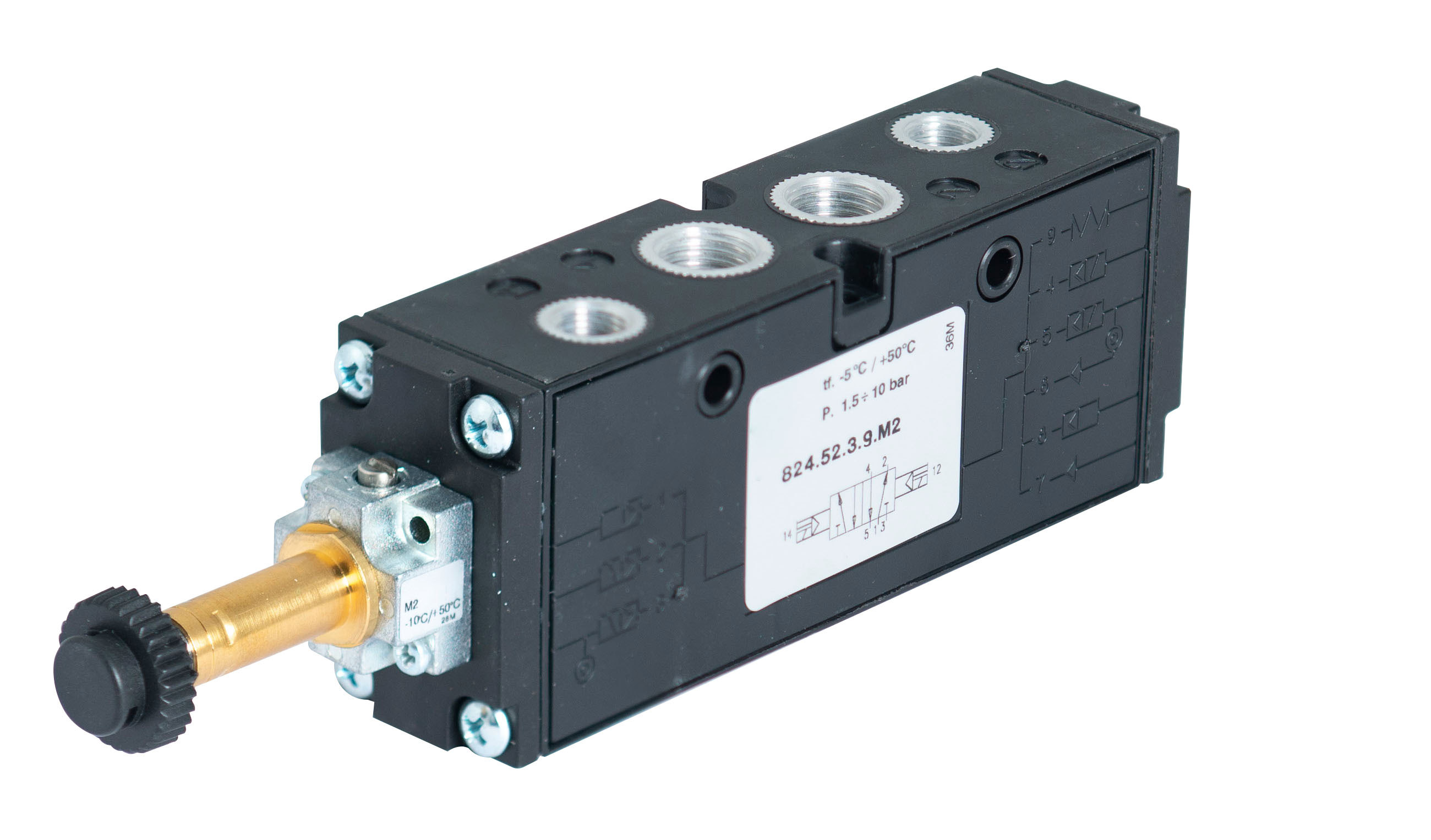

Золотниковые электропневматические распределители 824.52.*, 824.53.* (и другие исполнения) представляют собой воплощение концепции по развитию распределителей для общепромышленного применения, сочетающих высокие расходные и ресурсные характеристики, а также легкость, компактные размеры и конкурентные цены. Они имеют корпус из термопластичного полиэстера с латунными резьбовыми вставками для присоединительных фитингов и сбалансированную золотниковую систему.Пневмораспределители 824.52.*, 824.53.* имеют интересную техническую особенность — переворачивая специальную прокладку между пилотом и собственно корпусом распределителя на 180 °, питание управления может быть изменено с внутреннего на внешнее и наоборот.
Пневмораспределители 824.52.*, 824.53.* обеспечивают расход 1350 нл/мин (для типа 5/2) и 940 нл/мин для типа 5/3. Присоединение G1/4". Возможность блочного монтажа. Ресурс 10...15 миллионов циклов. Рабочее давление: 2 … 10 бар. Температура эксплуатации: –5 … + 50 °С.
Условное обозначение пневмораспределителей 824.52.*, 824.53.*
|
1 |
. |
2 |
. |
3 |
. |
4 |
. |
5 |
|---|---|---|---|---|---|---|---|---|
|
824 |
52 |
3 |
9 |
M2 |
| 1 | Тип устройства | 824 = Распределитель электропневматический с расходом 1350 нл/мин (5/2) и 940 нл/мин (5/3) (при 6 бар и ΔP=1 бар), присоединение G1/4, технополимер |
| 2 | Тип |
52 = 5/2 53.31 = 5/3 ЗЦ (закрытые центра)  53.32 = 5/3 ОЦ (открытые центра)  53.33 = 5/3 НЦ (нагруженные центра)
|
| 3 | Управление |
3 = электроуправляемый
|
| 4 | Исполнение |

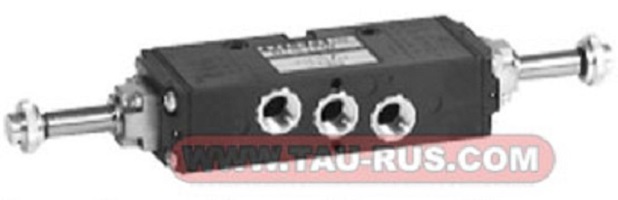

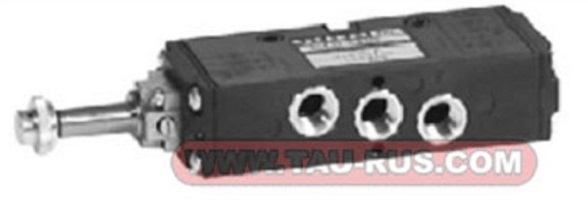

9 = моностабильный, пружинный возврат (для 5/2)  6 = моностабильный, пневмовозврат (для 5/2)  5 = бистабильный (для 5/2 и 5/3)
|
| 5 | Питание | M2 = под катушку MB* |
Разъёмы и катушки для пневмораспределителей 824.52.*, 824.53.*
|
Катушки |
Разъемы |
||
|
MB4 = 12V DC |
|
305.11.00 = стандартный, без светодиода |
|
Плиты блочного монтажа для пневмораспределителей 824.52.*, 824.53.*
|
Плиты блочного монтажа |
Заглушки |
||
|
824.02 = 2-х местная |
|
824.00 = заглушка |
|
