Описание тормозов колодочных крановых ТКГ

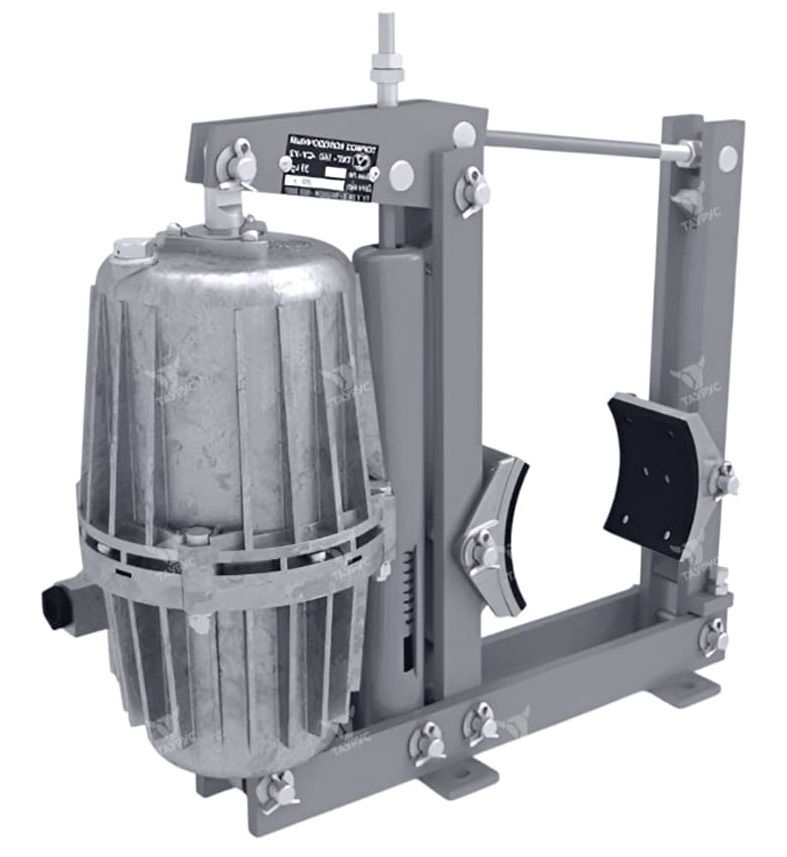

.jpg "Тормоз колодочный крановый ТКГ")
Структура условного обозначения ТКГ
|
1 |
- |
2 |
с |
3 |
4 |
|---|---|---|---|---|---|
|
ТКГ |
300 |
ТЭ-50 |
У1 |
| 1 | Тип устройства | ТКГ - тормоз колодочный гидравлический |
| 2 | Диаметр тормозного шкива, мм |
160 200 300 400 |
| 3 | Толкатель электрогидравлический |
ТЭ-30 ТЭ-50 ТЭ-80 |
| 4 | Климатическое исполнение и категория размещения |
У1 без обозначения = У2 |
Параметры тормозов колодочных крановых ТКГ
|
Наименование параметра |
Значение параметров гидротолкателей |
|||
|---|---|---|---|---|
|
ТКГ-160 |
ТКГ-200 |
ТКГ-300 |
ТКГ-400 |
|
|
Тормозной момент, не менее |
160 Нм |
300 Нм |
800 Нм |
1500 Нм |
|
Диаметр тормозного шкива |
160 мм |
200 мм |
300 мм |
400 мм |
|
Тип толкателя |
ТЭ-30 |
ТЭ-30 |
ТЭ-50 |
ТЭ-80 |
|
Номинальное напряжение |
380В |
|||
|
Частота |
50Гц |
|||
|
Среднее усилие на штоке толкателя |
250Н |
450 Н |
800Н |
|
|
Номинальная мощность двигателя |
0,25 кВт |
0,39 кВт |
0,62 кВт |
|
|
Ход штока толкателя |
32 мм |
60 мм |
||
|
Масса тормоза без привода, не более |
13 кг |
18 кг |
38 кг |
87 кг |
|
Масса тормоза не более |
22 кг |
27 кг |
51 кг |
105 кг |

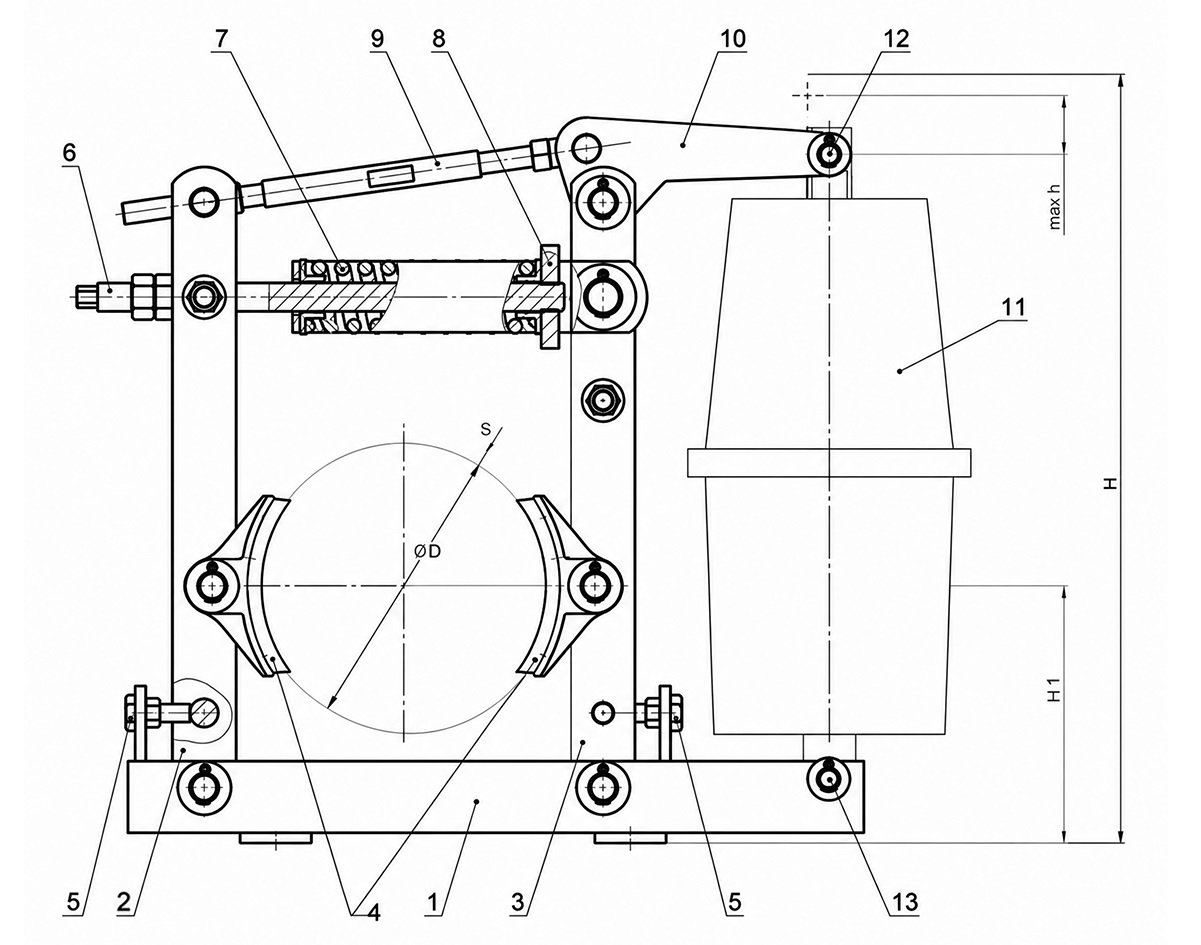

Устройство тормоза ТКГ
Габаритные размеры ТКГ
