TRM - Сапуны (фильтры воздушные)

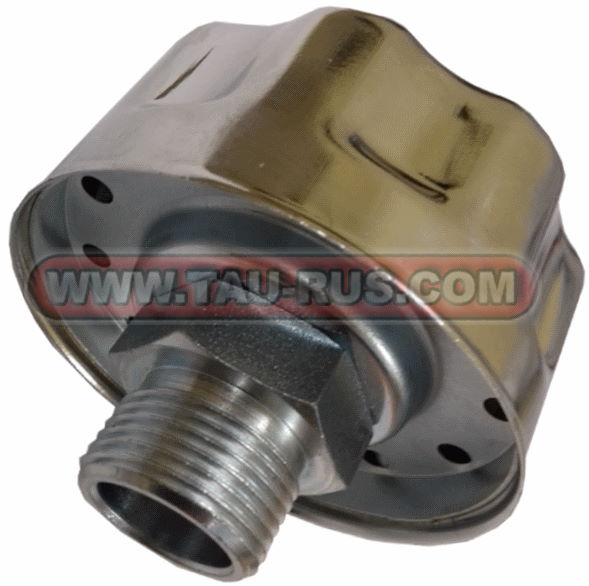

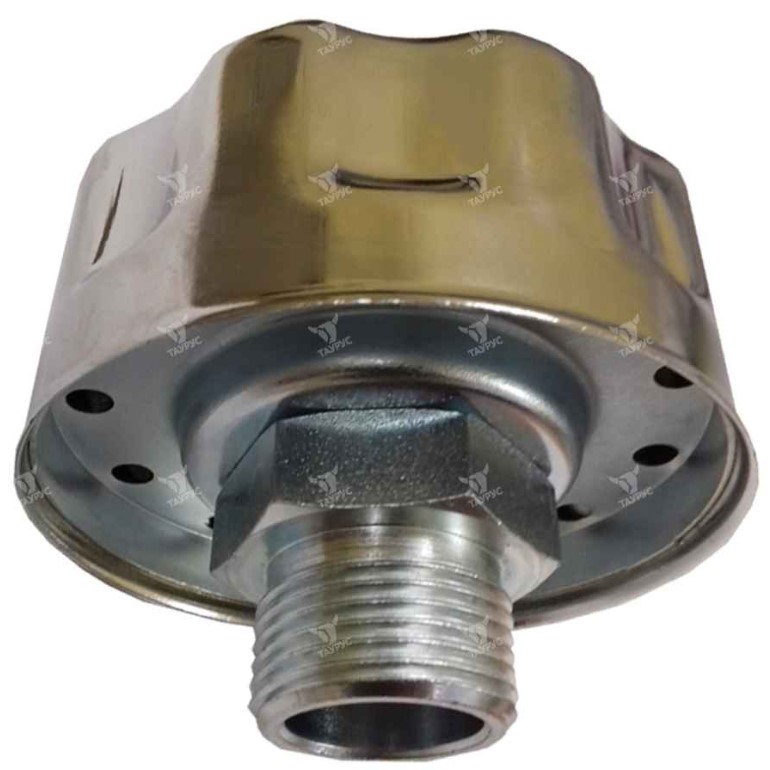

Описание сапунов TRM

Сапуны TRM-2, TRM-1 обеспечивают поступление атмосферного воздуха в бак гидравлической станции, а так же уравнивают давление воздуха в емкости масляного бака и окружающей средой.

Фильтры-сапуны очищают поступающий из окружающей среды газ от пыли и различных механических включений.

В качестве фильтрующего элемента обычно используется синтетический материал (10, 40 мкм), либо бумага (10 мкм) размещенные непосредственно в крышке сапуна.
Сапуны TRM устанавливаются непосредственного на бак маслостанции, для чего должны быть предусмотрены соответствующие резьбовые отверстия.

Скачать: исполнения сапунов TRM

Структура условного обозначения

1	-	2	-	3	4
TRM		2		34	N

1	Тип устройства	TRM = фильтр сапун
2	Условный габарит	1 = диаметр крышки сапуна 47 мм 2 = диаметр крышки сапуна 75 мм
3	Размер монтажного отверстия для сапуна	12 = 1/2" 14 = 1/4" 18 = 1/8" 34= 3/4" 38= 3/8" 100 = 1"
4	Тип резьбы	без обозначения = резьба BSP (трубная цилиндрическая) N =резьба NPT (трубная коническая)

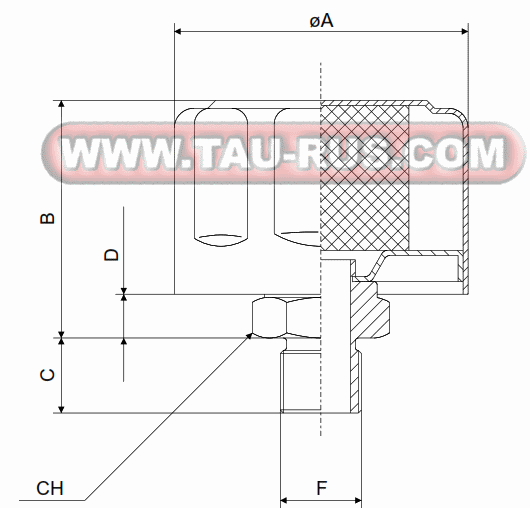

Размеры и характеристики сапунов TRM

Наименование	Расход (л/мин)	Тонкость фильтрации (мкм)	Размеры (мм)
			F*	A	B	C	D	CH
TRM-1-18	200	40	1/8"	47	37,5	1,5	7	19
TRM-1-14	250		1/4"
TRM-1-38	250		3/8"
TRM-1-12	250		1/2"			13	7	24
TRM-2-12	350		1/2"	75	46	46	10	32
TRM-2-34	700		3/4"
TRM-2-100	1000		1"					38

По умолчанию горловины TRM поставляются с резьбой BSP, под заказ возможно исполнение с конической резьбой (NPT), для чего в обозначении дополнительно указывается литера N, например TRN-2-100N
