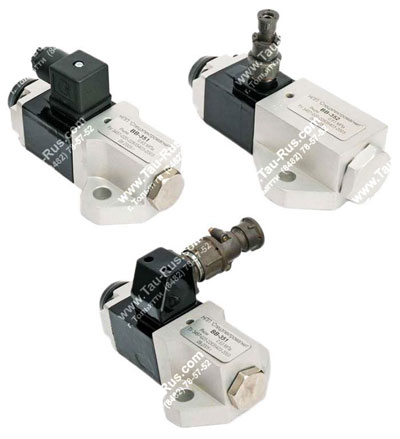

Катушка электропневмовентиля ВВ 351(2) - электромагнит ПЭ 35 изолируется в целях безопасности стеклонаполненным полиамидом. Металлические части вентиля, имеющие контакт с окружающей средой хорошо защищены от коррозии. Корпус вентиля электропневматического изготовлен из высококачественного алюминиевого сплава. Клапанная пара, входящая в конструкцию вентиля ВВ 352(1) изготовлена из легированной стали высокой твёрдости. При необходимости вентиль ВВ351(2) легко разбирается для очистки клапанов, загрязняющихся при работе в условиях загрязнённого сжатого воздуха.
Основные параметры ВВ-351 и ВВ-352
|
Параметр |
Значение |
|||
|---|---|---|---|---|
|
ВВ 351 |
ВВ 352 |
|||
| Тип | нормально-закрытый | нормально-открытый | ||
| Рабочий диапазон давлений, МПа |
0,35...0,85 |
|||
| Номинальное давление, МПа |
0,63 |
|||
| Ход клапана, мм |
1,1÷1,3 |
|||
| Число включений в час не более |
1200 |
|||
| Потребляемая мощность не более, Вт |
35 |
|||
| Сечение прохода впускного/выпускного, мм |
8 / 14 |
30 / 8 |
||
| Масса, кг |
0,7 |
0,8 |
||

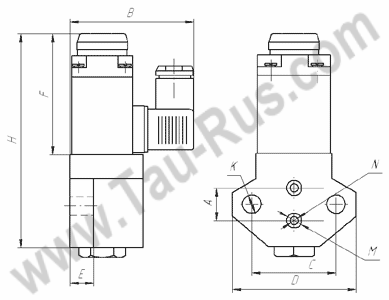

Габаритные и присоединительные размеры вентилей ВВ 351 и ВВ 352
Таблица размеров электропневматических вентилей ВВ 351 и ВВ 352
|
Размеры, мм |
H |
A |
B |
C |
D |
F |
K |
M |
N |
S |
E |
|
Вентиль ВВ-351 |
130 |
21 |
72 |
50 |
75 |
70 |
11 |
5 |
9 |
36 |
14 |
|
Вентиль ВВ-352 |
150 |
30 |
72 |
64 |
90 |
70 |
11 |
13 |
16,5 |
36 |
14 |

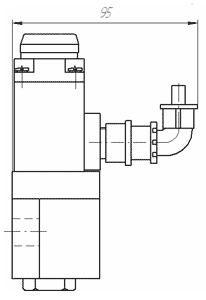

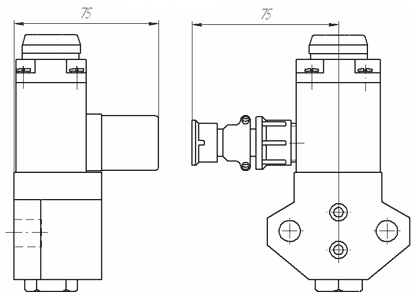

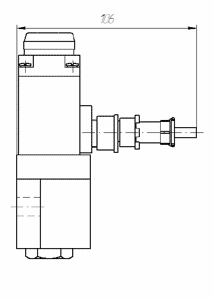

Примечание: габаритный размер В зависит от типа соединителя, устанавливаемого на пневмоэлектрический вентиль ВВ 351 ( ВВ-32(Ш) ), ВВ 352 ( ВВ-34(Ш) ), но в таблице этот размер указан только для соединителя типа CЭ, для определения данного размера для других типов соединителей см. рис. выше.
Отметим ещё раз, что электропневматические вентили ВВ 351 и ВВ 352 поставляются на рынок промышленного оборудования взамен устаревших моделей ВВ-32 (или ВВ32) и ВВ-34 (или ВВ34).
Пример условного обозначения вентиля пневмоэлектрического, рассчитанного на номинальное давление 1 МПа, с рабочим диапазоном давлений в пневмосистеме от 0,35 МПа до 0,85 МПа с числом включением в час не более 1200 раз и сечением прохода впускного 8 мм, выпускного 14 мм:
Вентиль электропневматический ВВ-32.
