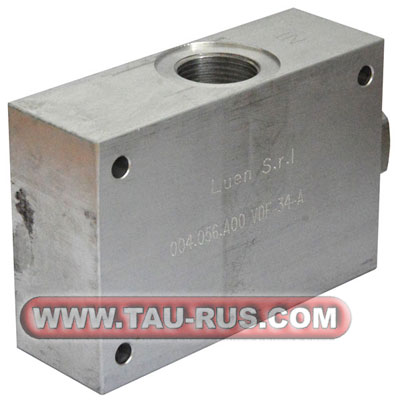

Описание делителей потока VDF

Делители / сумматоры потока VDF-38, VDF-12, VDF-34, VDF-100 дроссельного типа предназначены для синхронизации движений двух рабочих органов (в большинстве случаев гидроцилиндров). Деление потока 50 / 50 %. Под синхронным движением гидравлических двигателей понимают такое движение, при котором изменение условий работы на одном из двигателей вызывает одинаковую реакцию обоих двигателей. Например, если по каким-либо причинам скорость одного из двигателей уменьшится, то уменьшится и скорость движения другого, и наоборот.
Делители выпускаются в четырёх типоразмерах, которые отличаются присоединением и диапазоном расхода. VDF-38 и VDF-12 имеют корпус 135×60×40 мм и рассчитаны на расход от 2 до 38 л/мин, VDF-34 и VDF-100 — корпус 160×80×50 мм и расход от 28 до 150 л/мин. Монтаж — трубный (резьбовой), присоединительная резьба G (BSPP).
Применение: синхронный подъём и опускание платформ, подъёмных столов, отвалов и навесного оборудования, синхронизация двух гидроцилиндров или гидромоторов в мобильной и стационарной гидравлике.
Структура условного обозначения VDF
| 1 | . | 2 | . | 3 | 4 | _ | 5 |
|---|---|---|---|---|---|---|---|
| 004 | 008 | A | 00 | VDF/38-A |
| 1 | Серия | 004 — делитель / сумматор потока дроссельного типа VDF |
| 2 | Номер клапана (типоразмер и присоединение) |
008 — VDF-38: канал V — G3/8", каналы C1, C2 — G3/8" 009 — VDF-12: канал V — G1/2", каналы C1, C2 — G3/8" 056 — VDF-34: канал V — G3/4", каналы C1, C2 — G1/2" 059 — VDF-100: канал V — G1", каналы C1, C2 — G3/4" |
| 3 | Рекомендуемый диапазон расхода на входе V (точность деления ±3 %) |
VDF-38 и VDF-12: A — 6,5…11 л/мин VDF-38 и VDF-12: B — 13…22 л/мин VDF-38 и VDF-12: C — 25…38 л/мин VDF-38 и VDF-12: D — 2…6 л/мин VDF-34: A — 28…55 л/мин VDF-34: B — 56…95 л/мин VDF-100: 0 — 90…150 л/мин (в каталоге поставщика этот диапазон обозначен буквой C) |
| 4 | Исполнение | 00 — стандартное |
| 5 | Обозначение типоразмера и диапазона расхода | VDF/38-A, VDF/38-D, VDF/12-C, VDF/34-A, VDF/34-B, VDF/100 |
Пример расшифровки: 004.008.A00_VDF/38-A — делитель потока дроссельный VDF-38, канал V — G3/8", каналы C1, C2 — G3/8", рекомендуемый расход 6,5…11 л/мин, стандартное исполнение.
Технические характеристики делителей потока VDF
| Параметр | изм. | VDF-38 | VDF-12 | VDF-34 | VDF-100 |
|---|---|---|---|---|---|
| Соотношение расходов в каналах C1 / C2 | % | 50 / 50 | |||
| Точность деления (допустимое отклонение) | % | ±3 | |||
| Рекомендуемый расход на входе V (по диапазонам) | л/мин |
A: 6,5…11 B: 13…22 C: 25…38 D: 2…6 |
A: 6,5…11 B: 13…22 C: 25…38 D: 2…6 |
A: 28…55 B: 56…95 |
90…150 |
| Максимальное рабочее давление | бар | 210 | |||
| Присоединение канала V | — | G3/8" | G1/2" | G3/4" | G1" |
| Присоединение каналов C1, C2 | — | G3/8" | G3/8" | G1/2" | G3/4" |
| Температура окружающей среды | °C | -30…+50 | |||
| Температура рабочей жидкости | °C | -30…+80 | |||
| Тонкость фильтрации рабочей жидкости | мкм | 30 | |||
| Рабочая жидкость | — | минеральные масла HL, HLP по DIN 51524 | |||
| Материал уплотнений | — | NBR | |||
| Масса | кг | 0,869 | 0,850 | — | — |


Устройство и принцип работы делителей потока VDF


Делитель работает в обе стороны. В режиме деления поток рабочей жидкости подводится в канал V и делится на два равных потока, которые выходят через каналы C1 и C2 к двум исполнительным органам. В режиме суммирования (обратный ход) потоки от исполнительных органов поступают в каналы C1 и C2, объединяются и выходят через канал V. Равенство потоков поддерживается дросселями в корпусе делителя независимо от разницы нагрузок на исполнительных органах; точность деления — ±3 % в пределах рекомендуемого диапазона расхода.

Габаритные и присоединительные размеры делителей потока VDF

| Типоразмер | E | F | G | L | M | N | Q | R | S | T | Канал V | Каналы C1, C2 |
|---|---|---|---|---|---|---|---|---|---|---|---|---|
| VDF-38 (008) | 135 | 60 | 40 | 100 | 10,5 | 7 | 53 | 34 | 6,5 | 7 | G3/8" | G3/8" |
| VDF-12 (009) | 135 | 60 | 40 | 100 | 10,5 | 7 | 53 | 34 | 6,5 | 7 | G1/2" | G3/8" |
| VDF-34 (056) | 160 | 80 | 50 | 140 | 10 | 10 | 80 | 40 | 8,5 | 8 | G3/4" | G1/2" |
| VDF-100 (059) | 160 | 80 | 50 | 140 | 10 | 10 | 80 | 40 | 8,5 | 8 | G1" | G3/4" |
Размеры в мм. S — диаметр двух крепёжных отверстий. Резьба каналов — трубная цилиндрическая G (BSPP). V — канал подвода (общий поток), C1 и C2 — каналы к исполнительным органам.
