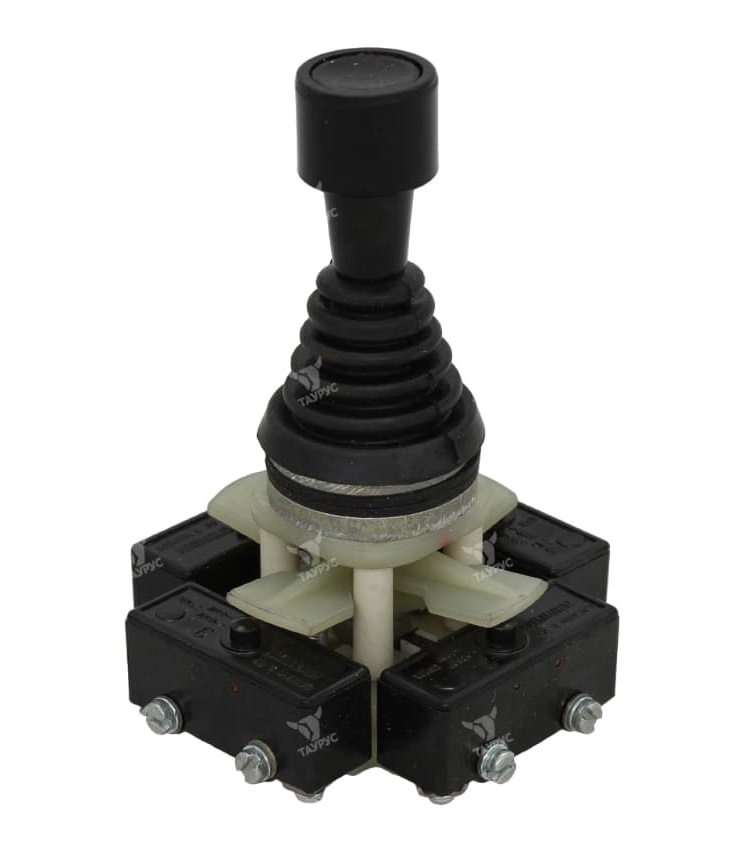

Описание переключателей ПК12-21

Переключатели ПК12-21 применяются для коммутации электрических цепей управления переменного тока частотой 50 (60) Гц напряжением 380 В, постоянного тока напряжением 220 В и входят в комплект поставки к панелям, пультам, шкафам управления металлорежущих станков (например, переключателем ПК 12-21-822-54 комплектуется токарно-винторезный станок 1М63, токарно-винторезный станок ДИП-500, а также ко всем другим подобным устройствам, для управления которыми необходима мнемоническая связь между направлением перемещения рукоятки переключателя и направлением перемещения рабочего органа управляемого механизма.

Коммутационная износостойкость крестовых переключателей ПК1221 при частоте включений не более 600 циклов в час, относительной продолжительности включения (ПВ) 40, 60% с электрическими нагрузками, которые указаны в таблице ниже, составляет не менее 250 000 циклов ВО для каждого из полюсов, управляемых рукояткой (на одно положение рукоятки) и 1 250 000 циклов ВО для полюсов, управляемых толкателем.

Условия эксплуатации переключателей (по ГОСТ 15150-6):

Номинальные значения климатических факторов по ГОСТ 15150-69.
Температура окружающей среды не менее -40 °С.
Положение в пространстве при эксплуатации любое, а для исполнения переключателей с защитой от попадания стружки - только рукояткой вверх.
Переключатели устойчивы к коррозионно-активным веществам типа II по ГОСТ 15150-69.
По требованиям к условиям эксплуатации, а в частности к коррозионной активности атмосферы, переключатели соответствуют группе условий эксплуатации металлических деталей по ГОСТ 15150-69: 3 - для климатического исполнения УХЛ3; 5 - для климатического исполнения Т3.
Требований безопасности переключатели соответствуют ГОСТ 12.2.007.6-75.
Переключатели соответствуют требованиям ТУ 43.12-00216875-014 94.
Переключатели, поставляемые на экспорт, дополнительно соответствуют требованиям РД16 01.007 88.

Структура условного обозначения переключателей

1	-	2	3	4	5	6	7
ПК12-21	-	Д	8	Х	Х	54	УХЛ3 ТУ 43.12-00216875-014 94

1	Вид аппарата	ПК - Переключатель крестовый 12 - номер серии 21 - номинальный ток 10 А
2	Исполнение	Без обозначения - обычное исполнение Д - исполнение с защитой от попадания стружки
3	Число полюсов, управляемых рукояткой	8
4	Число полюсов, управляемых толкателем	0 - полюса отсутствуют 2 - два полюса
5	Конструктивное исполнение приводного элемента	1 - рукоятка с одним фиксируемым положением 2 - рукоятка с пятью фиксируемыми положениями
6	Степень защиты IР54 по ГОСТ 14255-69	54
7	Климатическое исполнение и соответствие техническим условиям	УХЛ3 ТУ 43.12-00216875-014 94

Относительная продолжительность включения переключателей ПК12-21

Род тока и категория применения	Режим работы	Ток нагрузки А при номинальном рабочем напряжении V, В
Род тока и категория применения	Режим работы	24	220	380
Переменный АС-11	Включение при cos_j=0,7 ± 0,05	-	20	18
Переменный АС-11	Отключение при cos_j=0,3 ± 0,05	-	2	3
Постоянный DС-11	Включение и отключение при постоянной времени электрической цепи t=0,01 ± 0,0015 с	1,5	0,2	-

Коммутационная способность переключателей ПК12-21

Род тока и категория применения	Число циклов (ВО)	Ток нагрузки, А	Напряжение, В	Коэффициент мощности соs_j	Постоянная времени электрической цепи (t), с
Переменный частотой 50 (60) Гц АС-11	50	33 4 4	418	0 7	–
Постоянный DС-11	20	1 65 0 22 0 11	242	–	0 05

Примечание: значения нагрузок для полюсов управляемых толкателем в четыре раза меньше указанных в таблице.

Общий вид и габаритные размеры крестовых переключателей ПК12-21

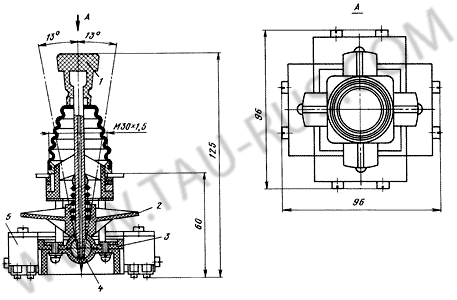

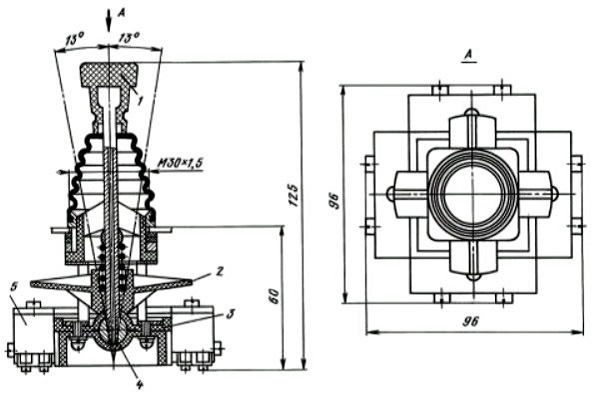

Габаритные размеры Крестовый переключатель ПК12-21-801, ПК12-21-802 — *Крестовые переключатели ПК12-21-801 и ПК 12-21-802*

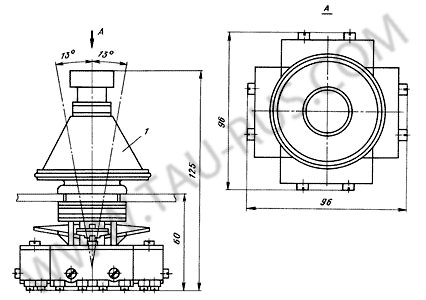

Габаритные размеры Крестовый переключатель ПК12-21Д801, ПК12-21Д802 — *Крестовые переключатели ПК12-21Д801 и ПК 12-21Д802*

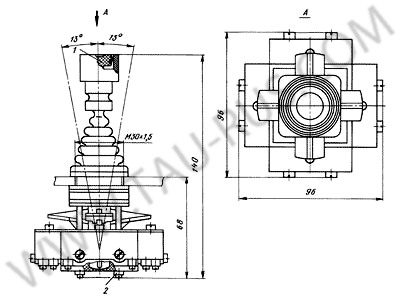

Габаритные размеры Крестовый переключатель ПК12-21-821, ПК12-21-822 — *Крестовые переключатели ПК12-21-821 и ПК 12-21-822*

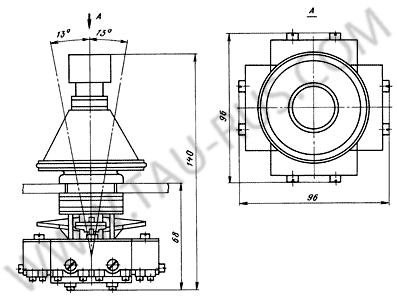

Габаритные размеры Крестовый переключатель ПК12-21Д821, ПК12-21Д822 — *Крестовые переключатели ПК12-21Д821 и ПК 12-21Д822*

Механическая износостойкость переключателя крестового ПК12-21 составляет не менее 250 000 циклов ВО для каждого из полюсов, управляемых рукояткой; 1 250 000 циклов ВО для каждого полюса, управляемого толкателем. Усилие управления составляет: для рукоятки - не более 50 Н, для толкателя не более - 30 Н. При этом интервал между последовательными циклами составляет от 5 до 10 с при продолжительности включения ПВ=60%. Рукоятка переключателя крестового выдерживает действие приложенного момента 10 Н без остаточных деформаций. Элементы крепления переключателей на панели выдерживают нагрузку от крутящего момента не менее 20 Н.

Коммутационные элементы переключателя ПК 12-21, управляемые рукояткой или толкателем, выдерживают сквозной ток до 150 А. К одному контактному зажиму переключателя допускается присоединение одного медного или алюминиевого провода сечением до 2,5 мм ли двух медных проводов сечением 1 мм.

Гарантийный срок эксплуатации переключателя ПК 12-21 2 года с момента ввода переключателя в эксплуатацию. В комплект поставки входят: переключатель, техническое описание и инструкция по эксплуатации (один экземпляр на партию не менее 10 переключателей, направляемых в один адрес, если иное количество не оговорено в заказе). Запасные части к переключателю не поставляются.

Основные параметры переключателя ПК12-21

Исполнение по типу	Число полюсов управляемых толкателем	Исполнение приводного элемента	Масса не более, кг
Переключатель ПК12-21-801-54 УХЛ3 Переключатель ПК 12-21-801-54 УХЛ3 экспорт Переключатель ПК12-21-801-54 Т3 экспорт Переключатель ПК12-21Д801-54 УХЛ3 Переключатель ПК 12-21Д801-54 УХЛ3 экспорт Переключатель ПК12-21Д801-54 Т3 экспорт	0	Рукоятка с одним фиксируемым положением	0,259 0,259 0,284 0,295 0,295 0,320
Переключатель ПК12-21-821-54 УХЛ3 Переключатель ПК 12-21-821-54 УХЛ3 экспорт Переключатель ПК12-21-821-54 Т3 экспорт Переключатель ПК12-21Д821-54 УХЛ3 Переключатель ПК 12-21Д821-54 УХЛ3 экспорт Переключатель ПК12-21Д821-54 Т3 экспорт	2	Рукоятка с одним фиксируемым положением	0 300 0,300 0,304 0,338 0,338 0,360
Переключатель ПК12-21-802-54 УХЛ3 Переключатель ПК 12-21-802-54 УХЛ3 экспорт Переключатель ПК12-21-802-54 Т3 экспорт Переключатель ПК12-21Д802-54 УХЛ3 Переключатель ПК12-21Д802-54 УХЛ3 экспорт Переключатель ПК12-21Д802-54 Т3 экспорт	0	Рукоятка с пятью фиксируемыми положениями	0,265 0,265 0,280 0,301 0,301 0,326
Переключатель ПК12-21-822-54 УХЛ3 Переключатель ПК 12-21-822-54 УХЛ3 экспорт Переключатель ПК12-21-822-54 Т3 экспорт Переключатель ПК12-21Д822-54 УХЛ3 Переключатель ПК 12-21Д822-54 УХЛ3 экспорт Переключатель ПК12-21Д822-54 Т3 экспорт	2	Рукоятка с пятью фиксируемыми положениями	0,306 0,306 0,331 0,342 0,342 0,366
