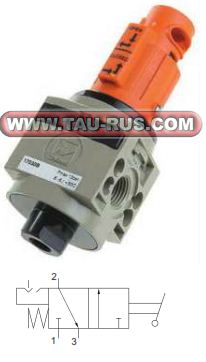

Ручной отсечный клапан 17030.A (B) и 17130.A (B). Типоразмер 1. Присоединения G1/4"
Устройство и рабочие характеристики ручных отсечных клапанов 17030.A (B) и 17130.A (B)
- Трехлинейный отсечный клапан.
- Корпус из цинкового сплава или из упрочненного технополимера с латунными резьбовыми вставками для присоединения фитингов.
- Открытие клапана двойным воздействием: нажим и поворот (по часовой стрелке). При вращении рукоятки против часовой стрелки клапан перекрывает подачу давления и одновременно сбрасывает воздух из вторичной пневмосистемы.
- Имеется возможность зафиксировать клапан в этом положении посредством замка, устанавливаемого на рукоятке.
Технические данные клапанов
|
Присоединение |
G1/4" |
|
Максимальное входное давление |
13 бар (1,3 МПа) |
|
Максимальная температура при P=10 бар |
50°C |
|
Масса (корпус из технополимера) |
155 г |
|
Масса (корпус из цинкового сплава) |
280г |
|
Положение при установке |
Любое |
|
Номинальный расход при давлении 6 бар и перепаде 1 бар |
1000 нл/мин |
|
Винты для крепления к стенке |
M4 |
|
Угол поворота рукоятки при закрывании и открывании |
90° |
|
Макс. момент затяжки фитингов в корпусе из цинкового сплава |
30 Нм |
|
Макс. момент затяжки фитингов в корпусе из технополимера |
15 Нм |

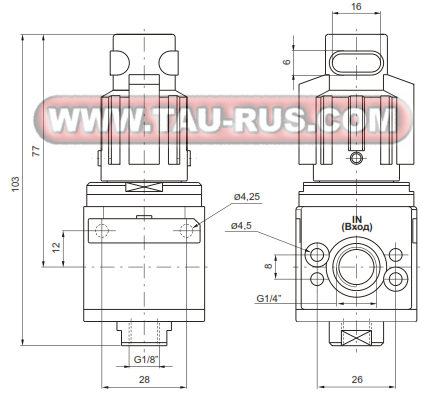

Размеры ручных отсечных клапанов17030.A (B) и 17130.A (B)
Ручные отсечные клапаны 17230.A и 17230.B. Типоразмер 2. Присоединения G3/8".
Устройство и рабочие характеристики ручных отсечных клапанов 17230.A и 17230.B
- Трехлинейный отсечный клапан.
- Корпус из цинкового сплава .
- Открытие клапана двойным воздействием: нажим и поворот (по часовой стрелке). При вращении рукоятки против часовой стрелки клапан перекрывает подачу давления и одновременно сбрасывает воздух из вторичной пневмосистемы.
- Имеется возможность зафиксировать клапан в этом положении посредством замка, устанавливаемого на рукоятке.
Технические данные клапанов
|
Присоединение |
G3/8" |
|
Максимальное входное давление |
13 бар (1,3 МПа) |
|
Максимальная температура при P=10 бар |
50°C |
|
Масса (корпус из технополимера) |
380 г |
|
Положение при установке |
Любое |
|
Номинальный расход при давлении 6 бар и перепаде 1 бар |
2100 нл/мин |
|
Винты для крепления к стенке |
M5 |
|
Угол поворота рукоятки при закрывании и открывании |
90° |
|
Макс. момент затяжки фитингов |
25 Нм |

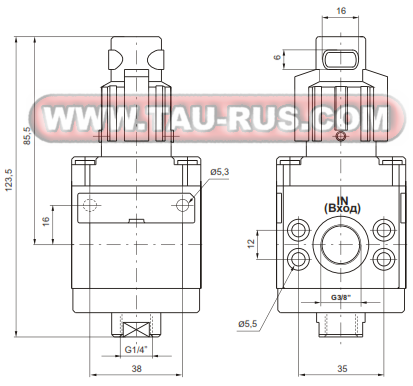

Размеры клапанов плавного пуска 17230.A и 17230.B

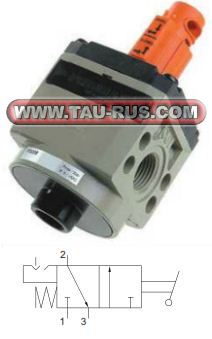

Ручные отсечные клапаны 17330.A и 17330.B. Типоразмер 3. Присоединения G1/2".
Устройство и рабочие характеристики ручных отсечных клапанов 17330.A и 17330.B
- Трехлинейный отсечный клапан.
- Корпус из цинкового сплава .
- Открытие клапана двойным воздействием: нажим и поворот (по часовой стрелке). При вращении рукоятки против часовой стрелки клапан перекрывает подачу давления и одновременно сбрасывает воздух из вторичной пневмосистемы.
- Имеется возможность зафиксировать клапан в этом положении посредством замка, устанавливаемого на рукоятке.
Технические данные клапанов
|
Присоединение |
G1/2" |
|
Максимальное входное давление |
13 бар (1,3 МПа) |
|
Максимальная температура при P=10 бар |
50°C |
|
Масса (корпус из технополимера) |
550 г |
|
Положение при установке |
Любое |
|
Номинальный расход при давлении 6 бар и перепаде 1 бар |
2500 нл/мин |
|
Винты для крепления к стенке |
M6 |
|
Угол поворота рукоятки при закрывании и открывании |
90° |
|
Макс. момент затяжки фитингов |
40 Нм |

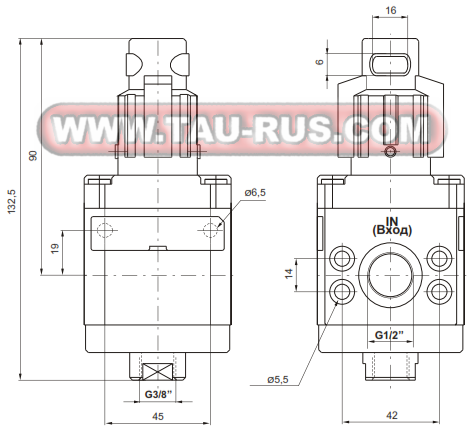

Размеры ручных отсечных клапанов 17330.A и 17330.B

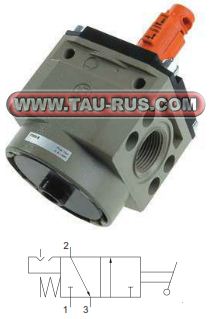

Ручные отсечные клапаны 17430.A и 17430.B. Типоразмер 4. Присоединения G1".
Устройство и рабочие характеристики ручных отсечных клапанов 17430.A и 17430.B
- Трехлинейный отсечный клапан.
- Корпус из цинкового сплава .
- Открытие клапана двойным воздействием: нажим и поворот (по часовой стрелке). При вращении рукоятки против часовой стрелки клапан перекрывает подачу давления и одновременно сбрасывает воздух из вторичной пневмосистемы.
- Имеется возможность зафиксировать клапан в этом положении посредством замка, устанавливаемого на рукоятке.
Технические данные клапанов
|
Присоединение |
G1" |
|
Максимальное входное давление |
13 бар (1,3 МПа) |
|
Максимальная температура при P=10 бар |
50°C |
|
Масса (корпус из технополимера) |
1600 г |
|
Положение при установке |
Любое |
|
Номинальный расход при давлении 6 бар и перепаде 1 бар |
8000 нл/мин |
|
Винты для крепления к стенке |
M8 |
|
Угол поворота рукоятки при закрывании и открывании |
90° |
|
Макс. момент затяжки фитингов |
60 Нм |

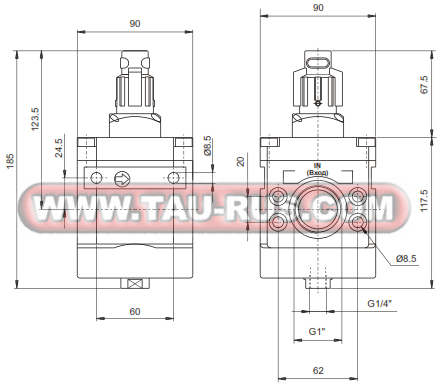

Размеры ручных отсечных клапанов 17430.A и 17430.B
