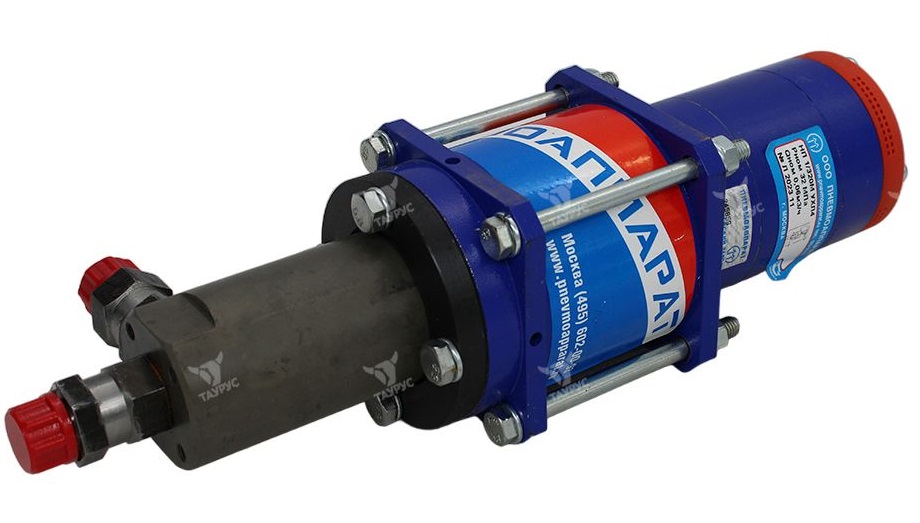

Описание гидропневматических насосов НП1; НП8
Гидропневматические насосы рассчитаны для работы на сжатом воздухе очищенном не грубее 10 класса загрязненности по ГОСТ 17433 и содержащем распыленное масло. Климатическое исполнение УХЛ4 (для умеренной зоны) и О, категория размещения 4 по ГОСТ 15150. Рабочая жидкость - отфильтрованное минеральное масло вязкостью от 17 до 213 сСт (мм/с) с номинальной тонкостью фильтрации не грубее 13 класса чистоты по ГОСТ 17433.

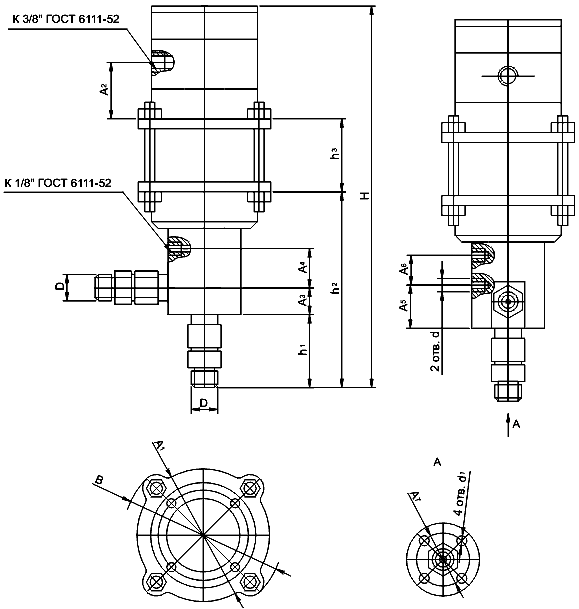

Габаритные и присоединительные размеры НП1; НП8
|
Обозначения |
Размеры, мм |
||||||||||||||
|
D |
A1 |
A2 |
A3 |
A4 |
A5 |
A6 |
A7 |
B |
d |
d1 |
H |
h1 |
h2 |
h3 |
|
|
НП 1/500М |
М16х1,5 |
115 |
25,5 |
14 |
44 |
- |
- |
40 |
120,5 |
- |
M6 |
321,5 |
40,5 |
133,5 |
126 |
|
НП 1/1000М |
180 |
28,5 |
- |
338,5 |
129 |
||||||||||
|
НП 8/250М |
М20х1,5 |
22 |
48 |
35 |
35 |
52 |
M10 |
360,0 |
40,0 |
155,0 |
|||||
Основные параметры насосов НП1/320 и НП8/320
|
Параметры |
Типоразмер |
|||
|
НП1/320М |
НП1/500М |
НП1/1000М |
НП8/250М |
|
|
Номинальное давление масла на выходе, МПа |
32 |
50 |
100 |
25 |
|
Максимальное давление сжатого воздуха (необходимое для создания номинального давления масла на выходе), МПа |
0,4 |
0,4 |
0,3 |
0,4 |
|
Минимальное давление сжатого воздуха, МПа |
0,1 |
|||
|
Номинальная подача, л/мин, не менее |
1,0 |
0,7 |
0,5 |
2,0 |
|
Точность поддержания давления масла на выходе, %, не более |
10
|
15 |
||
|
Время подъема давления масла в контрольном объеме до номинальной величины, мин, не более |
2,0 |
3,0 |
4,0 |
3,2 |
|
Контрольный объем |
2000 |
6300 |
||
|
Масса (без рабочей жидкости), кг, не более |
4,9 |
5,5 |
8,0 |
10,0 |
