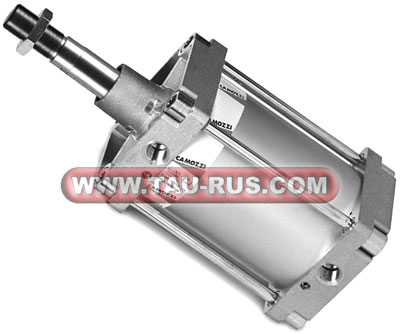

Описание пневмоцилиндров Camozzi двухстороннего действия, серия 40
Пневмоцилиндры этой серии оснащены устройствами демпфирования в конце хода с регулировкой интенсивности торможения. Кроме того, поршень имеет пластиковые шайбы, обеспечивающие бесшумную остановку в крайних положениях. В передней крышке пневмоцилиндра расположена направляющая бронзовая втулка, по которой скользит шток.
См. также: крепления пневмоцилиндров 40(41,60,61)M(N,L)2...
Параметры пневмоцилиндров 40М(N)2L(T,S,U)...
- Конструкция: стяжки.
- Действие: одно- или двухсторонний.
- Крепление: по резьбовым отверстиям шпилек, передний и задний фланец, лапы, центральная, передняя и задняя подвески, шарниры.
- Стандартный ход: 10...2700 мм.
- Установка: в любом положении.
- Рабочее давление: до 1 МПа (10 бар).
Структура условного обозначения
|
1 |
2 |
3 |
4 |
5 |
6 |
7 |
8 |
|---|---|---|---|---|---|---|---|
|
40 |
M |
2 |
L |
160 |
A |
0200 |
* |
| 1 | Серия пневмоцилиндров | 40 |
| 2 | Модификация |
М = стандартный, магнитный N = немагнитный (Ø 50...100 мм) |
| 3 | Исполнение по принципу действия |
1 = односторонний (передняя возвратная пружина); 2 = двусторонний (демпфирование в обе стороны); 3 = двусторонний (без демпфирования); 4 = двусторонний (с демпфированием назад); 5 = двусторонний (с демпфированием вперед); 6 = двусторонний (двусторонний шток, демпфирование в обе стороны); 7 = односторонний (двусторонний шток) |
| 4 | Материал пневмоцилиндров |
L = шток - нержавеющая сталь AISI 420, гайка и шпильки - оцинкованная сталь T = шток, шпильки - нержавеющая сталь AISI 420, гайки - нержавеющая сталь AISI 303 U = шток, гайки - нержавеющая сталь AISI 303, шпильки - нержавеющая сталь AISI 420 S = химически стойкая окраска, шток, гайки - нержавеющая сталь AISI 303, шпильки - нержавеющая сталь AISI 420 |
| 5 | Диаметр поршня | 160 = 160 мм |
| 6 | Тип крепления |
A = стандартный F = центральная подвеска I, ZSI, ZCI, RI = различные сборки подвесок |
| 7 | Ход поршня | 0200 = 200 мм |
| 8 | Специальное исполнение | * |

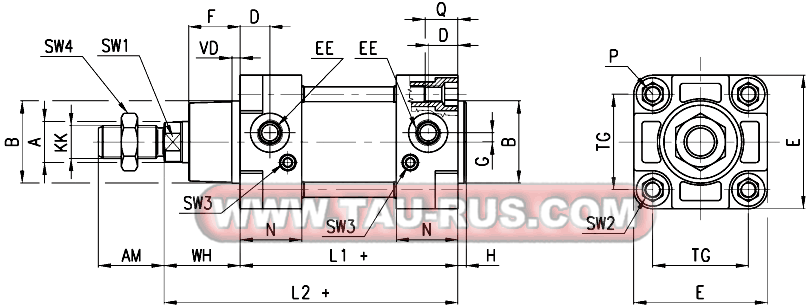

Габаритные и присоединительные размеры односторонних пневмоцилиндров 40М(N)2L(T,S,U)...
|
Модель |
A |
KK |
B |
D |
G |
F |
AM |
H |
EE |
WH |
L1 |
L2 |
VD |
N |
P |
Q |
TG |
E |
SW1 |
SW2 |
SW3 |
SW4 |
|
Пневмоцилиндр 40M2L(T,S,U)050A... |
20 |
M16 |
40 |
18,3 |
4,5 |
25 |
32 |
4 |
G1/4 |
37 |
106 |
143 |
5 |
30 |
M8 |
16 |
46,5 |
65 |
17 |
10 |
3 |
24 |
|
Пневмоцилиндр 40M2L(T,S,U)063A... |
20 |
M16 |
45 |
21,5 |
7 |
25 |
32 |
4 |
G3/8 |
37 |
121 |
158 |
5 |
36 |
M8 |
16 |
56,5 |
75 |
17 |
10 |
3 |
24 |
|
Пневмоцилиндр 40M2L(T,S,U)080A... |
25 |
M20 |
45 |
21,5 |
7 |
30 |
40 |
4 |
G3/8 |
46 |
128 |
174 |
5 |
36 |
M10 |
18,5 |
72 |
97 |
22 |
12 |
5 |
30 |
|
Пневмоцилиндр 40M2L(T,S,U)100A... |
25 |
M20 |
55 |
21,6 |
7,5 |
35 |
40 |
4 |
G1/2 |
51 |
138 |
189 |
5 |
36 |
M10 |
18,5 |
89 |
116 |
22 |
12 |
5 |
30 |
|
Пневмоцилиндр 40M2L(T,S,U)125A... |
32 |
M27 |
60 |
25 |
10 |
42 |
54 |
6 |
G1/2 |
65 |
160 |
225 |
6 |
41 |
M12 |
23 |
110 |
136 |
27 |
14 |
4 |
41 |
|
Пневмоцилиндр 40M2L(T,S,U)160A... |
40 |
M36 |
65 |
25 |
12 |
53,5 |
72 |
6 |
G3/4 |
80 |
180 |
260 |
6 |
45 |
M16 |
26 |
140 |
176 |
36 |
17 |
4 |
55 |
|
Пневмоцилиндр 40M2L(T,S,U)200A... |
40 |
M36 |
75 |
25 |
12 |
63,5 |
72 |
6 |
G3/4 |
95 |
180 |
275 |
6 |
45 |
M16 |
26 |
175 |
216 |
36 |
17 |
4 |
55 |
|
Пневмоцилиндр 40M2L(T,S,U)250A... |
50 |
M42 |
90 |
31 |
12 |
67 |
84 |
10 |
G1 |
105 |
200 |
305 |
6 |
60 |
M20 |
26 |
220 |
270 |
46 |
36 |
6 |
65 |
|
Пневмоцилиндр 40M2L(T,S,U)320A... |
50 |
M48 |
110 |
31 |
12 |
90 |
96 |
10 |
G1 |
120 |
218 |
338 |
20 |
54,5 |
M24 |
28 |
270 |
340 |
46 |
41 |
- |
75 |
