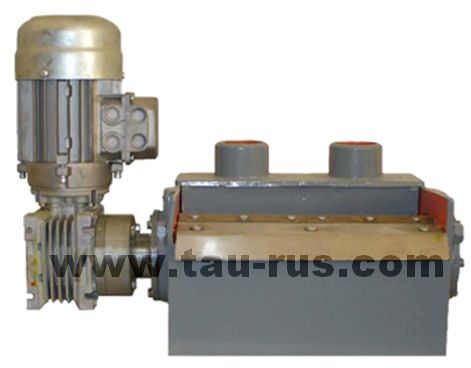

Х43-4* - Сепараторы магнитные

Cепараторы X43 (а точнее магнитные сепараторы Х43-43, Х43-44, Х43-45) служат для автоматической очистки СОЖ (смазочно-охлаждающих жидкостей) металлорежущего оборудования, побольшей части шлифовальных станков, от мелких магнитных частиц и загрязненений.

Применяется на шлифовальных, хонинговальных и других доводочных станках, рабочим инструментом которых является абразивный материал.

Сепараторы обеспечивают очистку водных эмульсий на основе минеральных масел (96,5 % воды и 3,5 % эмульсола) вязкостью 1 мм²/с в интервале температур от 10 до 55°С при температуре окружающей среды от 1 до 40°С. Допускается очистка масляных, синтетических и других жидкостей вязкостью до 75 мм² /с.

В настоящее время наша компания предлагает замену - сепараторы СМЛ (российское производство)

Основные параметры и размеры сепараторов Х43

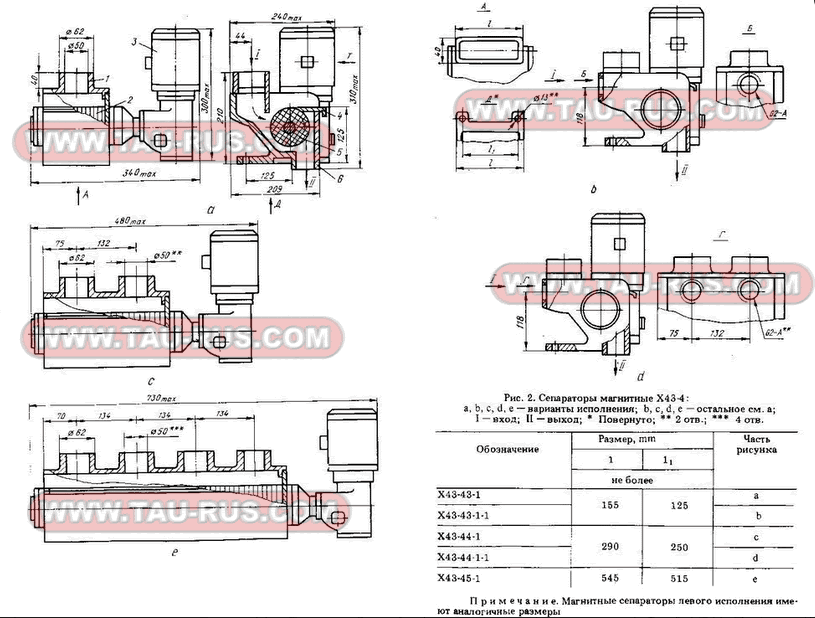

Размеры магнитных сепараторов

Сепараторы изготавливаются в двух исполнениях: с левым расположением привода; с правым расположением привода.

Сепаратор состоит из мотор-редуктора 3, корпуса 6 с вмонтированным в него барабаном 2, скребка 4, съемной крышки 1.
Барабан 2 выполнен в виде набора феррито-бариевых магнитов 5.

Загрязненная СОЖ поступает в сепаратор через отверстие I, проходит между корпусом сепаратора и барабаном с магнитами, вращающимися в направлении, обратном движению жидкости, очищается от магнитных частиц и выходит из сепаратора через отверстие II.
Притянутые к барабану частицы снимаются с поверхности барабана скребком.

Сепараторы Х43-... не рассчитаны на работу в среде, содержащей едкие газы, пары или растворы едких веществ в концентрациях, разрушающих металлы и изоляцию; во взрывоопасной среде. Сепараторы Х43-... можно применять как самостоятельное устройство, так и в комплекте с другими устройствами в установках очистки СОЖ.
Сепараторы выпускаются с левым и правым расположением электродвигателя. Так же возможно исполнение с резьбовым отверстием G2-A в задней стенке сепаратора.
