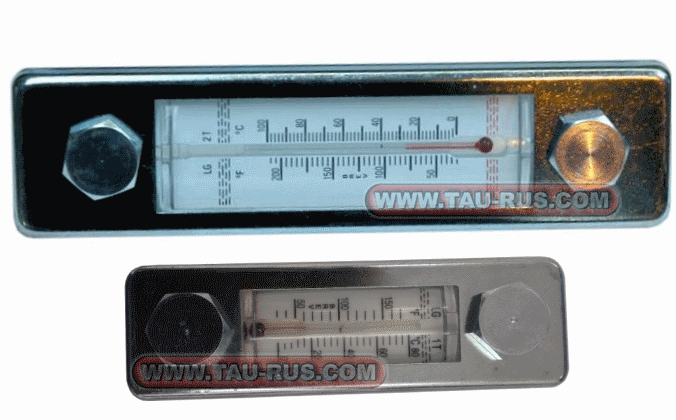

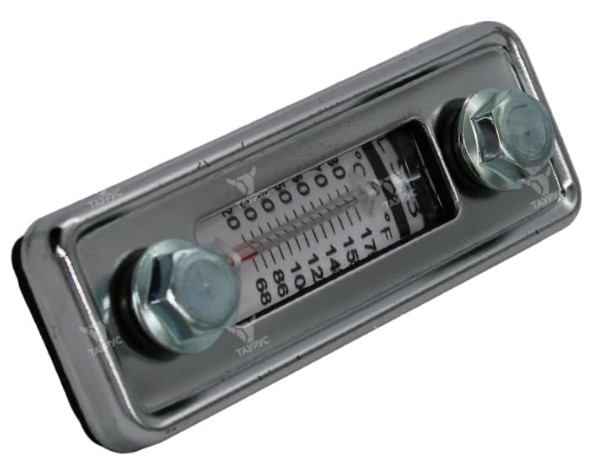

Параметры индикаторов уровня LG1, LG2
Описание конструкции параметры:
- материалы: смотровое окно - стекло, корпус - сталь (никелированная, окрашенная), крепежные винты - оцинкованная сталь;
- температурный режим от -20 до +80 °C (0...+100°C для LG2P).
- максимальное рабочее давление до 1 бар при температуре +80°C;
- максимальный крутящий момент затяжки болтов 10 Н*м;
- рекомендуемые гидравлические масла: HH,HM,HR,HV,HG согласно ISO6743/4.
Структура условного обозначения
| 1 | 2 | 3 | - | 4 |
|---|---|---|---|---|
| LG | 2 | T | M12 |
| 1 | Тип устройства | LG = указатель уровня масла |
| 2 | Габарит |
1 = габаритная длина 116 мм (указатель 76 мм) 2 = габаритная длина 177 мм (указатель 127 мм) |
| 3 | Наличие термометра |
без обозначения = без термометра T = с термометром |
| 4 | Присоединение |
M12 = резьба М12 для LG1 (по умолчанию М10) M10 = резьба М10 для LG2 (по умолчанию М12) |

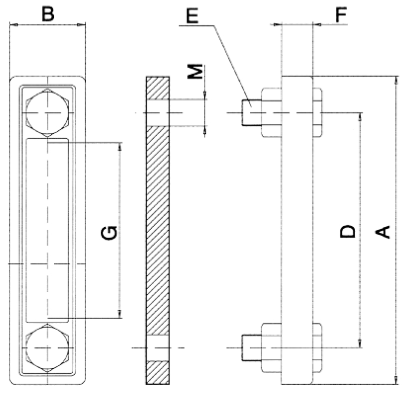

Размеры указателей уровня LG1 и LG2
|
Тип |
Размеры (мм) |
||||||
|---|---|---|---|---|---|---|---|
|
A |
B |
F |
G |
D |
E |
M |
|
|
Указатель уровня масла LG1 |
116 |
39 |
16 |
40 |
76 |
M10 |
10,5 |
|
Указатель уровня масла LG1T |
M10 |
10,5 |
|||||
|
Указатель уровня масла LG1-M12 |
M12 |
12,5 |
|||||
|
Указатель уровня масла LG1T-M12 |
M12 |
12,5 |
|||||
|
Указатель уровня масла LG2 |
177 |
48 |
18 |
127 |
127 |
M12 |
12,5 |
|
Указатель уровня масла LG2T |
M12 |
12,5 |
|||||
|
Указатель уровня масла LG2-M10 |
M10 |
10,5 |
|||||
|
Указатель уровня масла LG2T-M10 |
M10 |
10,5 |
|||||
