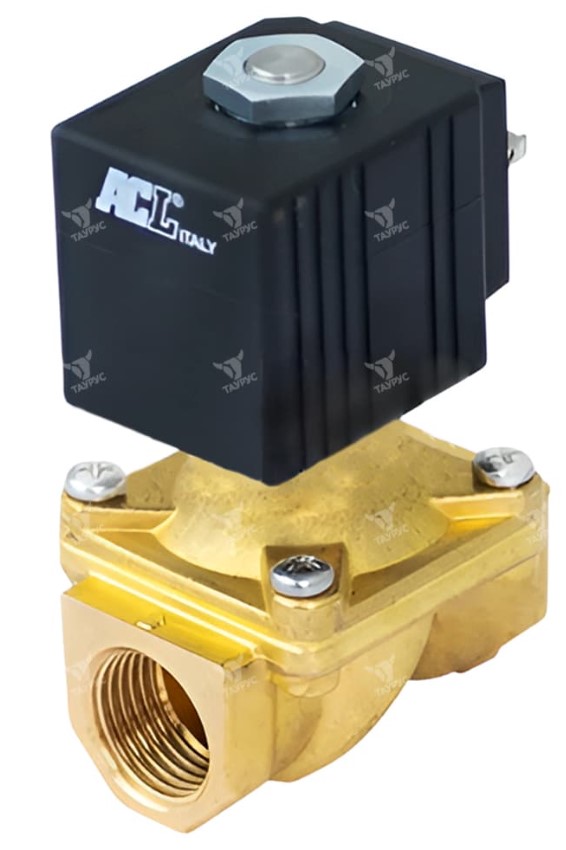

Описание клапанов арматурных E108
Следует обратить внимание, что при включении клапана серии E108 при перепаде давления равным 0 бар диафрагма клапана откроется лишь частично. Желательно, чтобы клапан открывался при наличии перепада давления, который помогает плунжеру поднять диафрагму.
Основной областью применения арматурных клапанов E108... являются системы с низким минимальным перепадом давления, где использование арматурных клапанов E107... проблематично. Например, системы подачи жидкости из емкостей под собственным давлением. В этом случае клапан серии E108, в отличие от клапана серии E107, обеспечит слив всей жидкости из емкости. При этом расход в конце процесса слива может существенно отличаться от первоначального. Электромагнитные клапаны E108..., представленные в данном разделе, могут быть использованы с широким рядом жидкостей и газов в любых отраслях промышленности.
- Максимальная вязкость потока жидкости 25 сСт (25 мм/с²)
- Температура окружающей среды -10...+55 °С (класс катушки F), -10...+85°С (класс катушки H).
- Продолжительность включения катушки 100%.
Таблица технических характеристик
|
Код для заказа |
Присоединение, BSP |
Расход, м³/час |
Перепад давлений, бар |
Тип катушки |
|---|---|---|---|---|
|
Клапан E108CV12 |
3/8" |
2,0 |
перем./пост. ток: 0-10 / - |
тип 2 |
|
Клапан E108CV12 |
3/8" |
2,0 |
перем./пост. ток: 0-12 / 0-10 |
тип 5 |
|
Клапан E108DV12 |
1/2" |
2,2 |
перем./пост. ток: 0-10 / - |
тип 2 |
|
Клапан E108DV12 |
1/2" |
2,2 |
перем./пост. ток: 0-12 / 0-10 |
тип 5 |
|
Клапан E108EV18 |
3/4" |
4,5 |
перем./пост. ток: 0-9 / - |
тип 5 |
|
Клапан E108EV18 |
3/4" |
4,5 |
перем./пост. ток: - / 0-9 |
тип 5 |
|
Клапан E108FV25 |
1" |
8,5 |
перем./пост. ток: 0-7 / - |
тип 5 |
|
Клапан E108FV25 |
1" |
8,5 |
перем./пост. ток: - / 0,8 |
тип 5 |
Устройство арматурных клапанов E108
