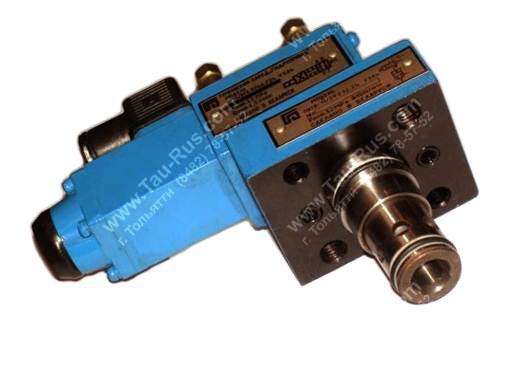

Клапаны гидроуправляемые встраиваемые МКГВ (гидроклапаны МКГВ-16/3Ф, МКГВ-25/3Ф, МКГВ-32/3Ф) предназначены для герметичного запирания потока рабочей жидкости в одном положении запорного элемента и для свободного пропускания потока рабочей жидкости в другом положении запорного элемента в соответствии с управляющим гидравлическим или электрическим сигналом.
Область применения – гидроприводы станков, прессов, литейных и литьевых машин и другого гидрофицированного оборудования.
Гидроуправляемые клапаны МКГВ состоят из затвора и фланца. Затвор включает в себя клапан, взаимодействующий с гильзой, размещенной в переходной втулке. Во фланце расположен управляющий каскад, определяющий положение затвора в зависимости от управляющего гидравлического или электрического сигнала и каналы подвода и отвода давления управления X, Y, Z1 и Z2 в зависимости от гидросхемы аппарата. Исполнение затвора и гидросхема фланца определяют функциональное назначение аппарата.
Условия эксплуатации клапанов МКГВ:
- фильтруемая жидкость: минеральное масло с вязкостью до 200 мм²/с (200 сСт);
- тонкость фильтрации: 25 мкм;
- температура рабочей жидкости: от +10°C до +70°C;
- температура окружающей среды: от -45°C до +55°C;
- положение при эксплуатации: любое пространственное положение.
Структура условного обозначения
|
1 |
2 |
3 |
. |
4 |
5 |
. |
6 |
. |
7 |
8 |
|---|---|---|---|---|---|---|---|---|---|---|
|
МКГВ |
16/3Ф |
1 |
Э |
2 |
1 |
24 |
УХЛ4 |
| 1 | Тип устройства | МКГВ = гидроклапан гидроуправляемый встраиваемый |
| 2 | Условный проход, мм |
16 25 32 |
| Номинальное давление на входе | 32 = 32 МПа | |
| Способ монтажа | Ф = вставной (фланцевый) | |
| Исполнение по виду запорного элемента |
без обозначения = без дросселирующей цапфы; Ц = с дросселирующей цапфой; А = с демпфером и подводом управляющего потока с торца запорного элемента; Б = с демпфером и подводом управляющего потока сбоку запорного элемента. |
|
| 3 | Исполнение по соотношению надклапанной и подклапанной площадей |
1 = 1,05:1; 2 = 1,6:1; 3 = 2:1 |
| Исполнение по конструктивно-функциональным признакам |
без обозначения = с дистанционным гидравлическим управлением; Э = с электрогидравлическим управлением; ЭД = с электрогидравлическим управлением с дополнительной линией управления; И = с дистанционным гидравлическим управлением с элементом ИЛИ; ЭИ = с электрогидравлическим управлением с элементом ИЛИ, управляемым от двух гидролиний; ЭИО = с электрогидравлическим управлением с элементом ИЛИ, управляемым от одной гидролинии; ГЗ = с дистанционным гидравлическим управлением с гидрозамком в линии управления; ЭГЗ = с электрогидравлическим управлением с гидрозамком в линии управления; ГЗО = с дистанционным гидравлическим управлением с гидрозамком в основной линии; К = с дистанционным гидравлическим управлением с обратным клапаном в линии управления; О = с дистанционным гидравлическим управлением с ограничением хода запорного элемента. |
|
| 4 | Исполнение по давлению открытия |
1 = 0,05 МПа (0,5 кгс/см2); 2 = 0,15 МПа (1,5 кгс/см2); 3 = 0,30 МПа (3,0 кгс/см2). |
| Исполнения по виду регулировочного устройства (для исполнений с ограничением хода) |
В = с регулировочным винтом с головкой под ключ; Р = с рукояткой; П = с защитным колпачком и возможностью опломбирования. |
|
| 5 | Исполнения по исходному положению запорного элемента |
без обозначения = нормально закрытый; 1 = нормально открытый. |
| 6 | Номинальное напряжение |
Постоянный ток: 24 = 24В Переменный ток: 110 = 110В 220 = 220В |
| 7 | Климатическое исполнение и категория размещения по ГОСТ 15150 |
УХЛ4 О4 |
Номинальные значения расходов клапанов МКГВ
|
Обозначение |
Ду, мм |
Номинальный расход, л/мин |
Примечание |
|---|---|---|---|
|
МКГВ16/3Ф... |
16 |
100 |
Для всех исполнений МКГВ-16/3Ф, кроме перечисленных ниже |
|
МКГВ16/3Ф2...ГЗО |
40 |
С гидрозамком в основной линии |
|
|
МКГВ16/3Ф2...Ц |
80 |
С дросселирующей цапфой |
|
|
МКГВ16/3Ф2...О |
63 |
С ограничением хода запорного элемента |
|
|
МКГВ25/3Ф... |
25 |
160 |
Для всех исполнений МКГВ-25/3Ф, кроме перечисленных ниже |
|
МКГВ25/3Ф2...ГЗО |
80 |
С гидрозамком в основной линии |
|
|
МКГВ25/3Ф2...Ц |
125 |
С дросселирующей цапфой |
|
|
МКГВ25/3Ф2...О |
100 |
С ограничением хода запорного элемента |
|
|
МКГВ32/3Ф... |
32 |
320 |
Для всех исполнений МКГВ-32/3Ф, кроме перечисленных ниже |
|
МКГВ32/3Ф2...ГЗО |
160 |
С гидрозамком в основной линии |
|
|
МКГВ32/3Ф2...Ц |
320 |
С дросселирующей цапфой |
|
|
МКГВ32/3Ф2...О |
250 |
С ограничением хода запорного элемента |
Описание устройства гидроклапана МКГВ
|
|
Гидроклапаны состоят из комплекта затвора и фланца. В комплект затвора входят: гильза 1, клапан 2, пружина 3 и переходная втулка 4. Комплект затвора вставляется в монтажное отверстие гидроблока и прижимается фланцем 5. Для уплотнения клапанов в монтажных отверстиях гидроблоков в гильзе имеются резиновые 6, 8 и защитные из термоэластопласта 7, 9 кольца. Для уплотнения каналов управления на торцовой поверхности фланца 5 имеются резиновые кольца 10. |
|
|
а) с соотношением надклапанной и подклапанной площадей 1,05:1; б) с демпфером и подводом управляющего потока с торца запорного элемента (соотношение надклапанной и подклапанной площадей 1,05:1); в) с соотношением надклапанной и подклапанной площадей 1,6:1; г) с демпфером и подводом управляющего потока сбоку запорного элемента (соотношение надклапанной и подклапанной площадей 1,6:1); д) с дросселирующей цапфой (соотношение надклапанной и подклапанной площадей 1,6:1); е) с демпфером и подводом управляющего потока с торца запорного элемента (соотношение надклапанной и подклапанной площадей 1,6:1); ж) с дросселирующим хвостовиком с треугольными пазами (соотношение надклапанной и подклапанной площадей 1,6:1). |
|
|
Во фланцах исполнений гидроуправляемых клапанов с элементом "или" в расточку, закрываемую пробкой 1, уплотнённой резиновым 2 и защитным из термоэластопласта 3 кольцами, установлены седла 4 и 5 с уплотнениями в виде резиновых 6 и защитных из термоэластопласта 7 колец. Между седлами находится шарик 8, который потоком, поступающим со стороны одного из седел, прижимается к противоположному. |
|
|
Во фланцах исполнений гидроуправляемых клапанов с гидрозамком в линии управления находится элемент, конструктивно аналогичный элементу "или", но канал во фланце сквозной, закрывающийся с обоих концов пробками 1 и 2, а между пробками и седлами 3 и 4 находятся толкатели 5 и 6, взаимодействующие с шариком 7 через отверстие в седлах, причем толкатель 5 нагружен пружиной 8. |
|
|
Во фланцах исполнений гидроуправляемых клапанов с обратным клапаном в линии управления установлено седло 1, аналогичное седлам элемента "или", к которому пружиной 2, опирающейся на пробку 3, прижимается клапан в виде шарика 4. |
|
|
В исполнениях гидроуправляемых клапанов с ограничением хода запорного элемента во фланец 1 ввернут регулировочный винт 2, уплотнённый во фланце резиновым 3 и защитным из термоэластопласта 4 кольцами. Регулировочный винт, проходящий через переходную втулку 5, ограничивает ход клапана 6 при открытии. На винте имеется контргайка 7. |
|
|
Регулировочные винты исполнений гидроуправляемых клапанов с ограничением хода запорного элемента могут иметь головку под ключ либо рукоятку. Регулировочные винты с головкой под ключ могут закрываться колпачком. Колпачок может иметь встроенное замковое устройство. |
|
|
Клапан с гидрозамком в основной линии имеет во фланце 1 поршень 2, который через шарик 3 взаимодействует с поджатым к нему пружиной 4 толкателем 5. В гильзе 6 размещен основной клапан 7 и разгрузочный клапан в виде шарика 8 в седле 9 которые прижаты к своим посадочным кромкам пружиной 10, опирающейся на шайбу 11. Посадочная кромка основного клапана образована расточкой и осевым клапаном гильзы, а вспомогательного - расточкой и осевым каналом основного клапана. Через осевой канал клапана толкатель взаимодействует с разгрузочным клапаном. Толкатель имеет направление в переходной втулке 12. |
Характеристики гидроклапанов МКГВ-16/3Ф
|
Обозначение |
Давления открывания, соответств. обознач. 1 (2, 3) |
Наличие (+) дросс. цапфы |
Вид управления |
Исполнение управляющего распределителя обеспечивает |
Масса, кг |
|---|---|---|---|---|---|
|
МКГВ-16/3Ф2.1(2, 3) |
0,05 (0,1;0,3) |
- |
Дистанционное гидравлическое |
Закрытие основного клапана |
1,05 |
|
МКГВ16/3Ф2.1(2;3).1 |
- |
Открытие основного клапана |
|||
|
МКГВ-16/3Ф2.Э.1(2;3) |
- |
Электрогидравлическое |
Закрытие основного клапана |
2,7 |
|
|
МКГВ16/3Ф2.Э.1(2;3).1 |
- |
Открытие основного клапана |
|||
|
МКГВ-16/3Ф2.ЭД.1(2;3) |
- |
Электрогидравлическое с дополнительной линией управления |
Закрытие основного клапана |
3,3 |
|
|
МКГВ-16/3Ф2.ЭД.1(2;3).1 |
- |
Открытие основного клапана |
|||
|
МКГВ16/3Ф2.И.1(2;3) |
- |
Дистанционное гидравлическое с элементом ИЛИ |
- |
1,2 |
|
|
МКГВ-16/3Ф2.ЭИ.1(2;3) |
- |
Электрогидравлическое с элементом ИЛИ, управляемым от двух гидролиний |
Закрытие основного клапана |
3,6 |
|
|
МКГВ16/3Ф2.ЭИ.1(2;3).1 |
- |
Открытие основного клапана |
|||
|
МКГВ-16/3Ф2.ЭИ.1(2;3) |
- |
Электрогидравлическое с элементом ИЛИ, управляемым от одной гидролинии |
Закрытие основного клапана |
3,6 |
|
|
МКГВ16/3Ф2.ЭИ.1(2;3).1 |
- |
Открытие основного клапана |
|||
|
МКГВ-16/3Ф2.ГЗ.1(2;3) |
- |
Дистанционное гидравлическое с гидрозамком в линии управления |
- |
1,9 |
|
|
МКГВ16/3Ф2.ГЗО.1 |
0,05 |
- |
Дистанционное гидравлическое с гидрозамком в основной линии |
- |
1,8 |
|
МКГВ-16/3Ф2.3Г3.1(2;3) |
0,05 (0,1;0,3) |
+ |
Электрогидравлическое с гидрозамком в линии управления |
Закрытие основного клапана |
4,1 |
|
МКГВ16/3Ф2.3Г3.1(2;3).1 |
+ |
Открытие основного клапана |
|||
|
МКГВ-16/3Ф2.К.1(2;3) |
+ |
Дистанционное гидравлическое с обратным клапаном в линии управления |
- |
1,5 |
|
|
МКГВ16/3Ф2.О.1(2;3).В |
+ |
В-винт, Р-рукоятка, П-пломба, К-замок |
|||
|
МКГВ-16/3ФЦ2.1(2;3) |
+ |
Дистанционное гидравлическое |
Закрытие основного клапана |
1,05 |
|
|
МКГВ16/3ФЦ2.1(2;3).1 |
+ |
Открытие основного клапана |
|||
|
МКГВ-16/3ФЦ2.Э.1(2;3) |
+ |
Электрогидравлическое |
Закрытие основного клапана |
2,7 |
|
|
МКГВ16/3ФЦ2.Э.1(2;3).1 |
+ |
Открытие основного клапана |
|||
|
МКГВ-16/3ФЦ2.ЭД.1(2;3) |
+ |
Электрогидравлическое с дополнительной линией управления |
Закрытие основного клапана |
3,3 |
|
|
МКГВ16/3ФЦ2.ЭД.1(2;3).1 |
+ |
Открытие основного клапана |
|||
|
МКГВ-16/3ФЦ2.И.1(2;3) |
+ |
Дистанционное гидравлическое с элементом ИЛИ |
- |
1,2 |
|
|
МКГВ16/3ФЦ2.ЭИ.1(2;3) |
+ |
Электрогидравлическое с элементом ИЛИ, управляемым от двух гидролиний |
Закрытие основного клапана |
3,6 |
|
|
МКГВ-16/3ФЦ2.ЭИ.1(2;3).1 |
+ |
Открытие основного клапана |
|||
|
МКГВ16/3ФЦ2.ЭИ.1(2;3) |
+ |
Электрогидравлическое с элементом ИЛИ, управляемым от одной гидролинии |
Закрытие основного клапана |
3,6 |
|
|
МКГВ-16/3ФЦ2.ЭИ.1(2;3).1 |
+ |
Открытие основного клапана |
|||
|
МКГВ16/3ФЦ2.ГЗ.1(2;3) |
+ |
Дистанционное гидравлическое с гидрозамком в линии управления |
- |
3,6 |
|
|
МКГВ-16/3ФЦ2.ГЗО.1 |
0,05 |
- |
Дистанционное гидравлическое с гидрозамком в основной линии |
- |
|
|
МКГВ16/3ФЦ2.ЭГ3.1(2;3) |
0,05 (0,1;0,3) |
+ |
Электрогидравлическое с гидрозамком в линии управления |
Закрытие основного клапана |
4,1 |
|
МКГВ16/3ФЦ2.ЭГ3.1(2;3).1 |
+ |
Открытие основного клапана |
|||
|
МКГВ-16/3Ф2.1(2;3) |
- |
Дистанционное гидравлическое |
Закрытие основного клапана |
1,05 |
|
|
МКГВ16/3ФЦ2.ЭГ3.1(2;3).1 |
- |
Открытие основного клапана |
|||
|
МКГВ-16/3Ф2.Э.1(2;3) |
- |
Электрогидравлическое |
Закрытие основного клапана |
2,7 |
|
|
МКГВ16/3ФЦ2.Э.1(2;3).1 |
- |
Открытие основного клапана |
|||
|
МКГВ16/3Ф2.ЭД.1(2;3) |
- |
Электрогидравлическое с дополнительной линией управления |
Закрытие основного клапана |
3,3 |
|
|
МКГВ16/3ФЦ2.ЭД.1(2;3).1 |
- |
Открытие основного клапана |
|||
|
МКГВ16/3Ф2.И.1(2;3) |
- |
Дистанционное гидравлическое с элементом ИЛИ |
- |
1,2 |
|
|
МКГВ-16/3Ф2.ЭИ.1(2;3) |
- |
Электрогидравлическое с элементом ИЛИ, управляемым от двух гидролиний |
Закрытие основного клапана |
3,6 |
|
|
МКГВ16/3ФЦ2.ЭИ.1(2;3).1 |
- |
Открытие основного клапана |
|||
|
МКГВ16/3Ф2.ЭИ.1(2;3) |
- |
Электрогидравлическое с элементом ИЛИ, управляемым от одной гидролинии |
Закрытие основного клапана |
3,6 |
|
|
МКГВ16/3ФЦ2.ЭИ.1(2;3).1 |
- |
Открытие основного клапана |
|||
|
МКГВ-16/3Ф2.ГЗ.1(2;3) |
- |
Дистанционное гидравлическое с гидрозамком в линии управления |
- |
1,9 |
|
|
МКГВ16/3Ф2.ГЗ.1(2;3) |
0,05 |
- |
Дистанционное гидравлическое с гидрозамком в линии управления |
- |
1,8 |
|
МКГВ16/3Ф2.ЭГЗ.1(2;3) |
0,05 (0,1;0,3) |
- |
Электрогидравлическое с гидрозамком в линии управления |
Закрытие основного клапана |
4,1 |
|
МКГВ16/3ФЦ2.ЭГЗ.1(2;3).1 |
- |
Открытие основного клапана |
|||
|
МКГВ-16/3Ф2.К1(2;3) |
- |
Дистанционное гидравлическое с обратным клапаном в линии управления |
- |
1,5 |
|
|
МКГВ16/3ФЦ2.О.1(2;3).В |
- |
Дистанционное гидравлическое с ограничением хода запорного элемента |
В-винт, Р-рукоятка, П-пломба, К-замок |
