Манжеты резиновые (полиуретановые) ГОСТ 14896-84 предназначены для уплотнения зазора между поршнем и цилиндром в гидравлических устройствах, работающих в условиях возвратно-поступательного движения со скоростью перемещения до 0,5 м/с, при давлении от 0,1МПа до 50МПа, температуре от минус 60°C до 200°C, ходе до 10 м и частоте срабатывания до 0,5 Гц.
В зависимости от конструкции и значения рабочего давления по ГОСТ 14896-84 предусмотрено изготовление манжет трех типов:
- тип 1: рабочее давление от 0,1 МПа до 50 МПа (1,0-500 кгс/см²)
- тип 2: рабочее давление от 0,25 МПа до 32 МПа (2,5-320 кгс/см²)
- тип 3: рабочее давление от 1,0 МПа до 50 МПа (1,0-500 кгс/см²)
ВАЖНО:
В настоящее время манжеты типа 2 по ГОСТ 14896-84 не выпускаются и их заменяют на манжеты аналогичного размера типа 3 или манжеты выполненные по ТУ 38-1051725-86.

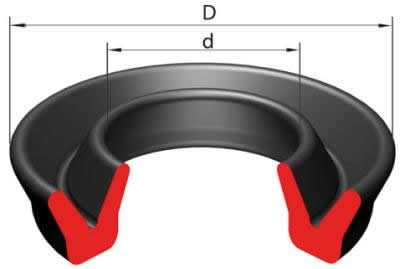

Обозначение манжет по ГОСТ 14896-84
|
1 |
. |
2 |
х |
3 |
4 |
|---|---|---|---|---|---|
|
1 |
45 |
35 |
ГОСТ 14896-84 |
| 1 | Диапазон рабочего давления |
1 = рабочее давление от 0,1 МПа до 50 МПа (1,0-500 кгс/см²); 3 = рабочее давление от 1,0 МПа до 50 МПа (1,0-500 кгс/см²) |
| 2 | Диаметр цилиндра, мм |
30 32 35 40 45 50 52 55 63 65 80 85 90 105 135 180 200 |
| 3 | Диаметр штока, мм |
10 30 32 22 25 35 43 45 55 60 63 65 70 90 110 150 170 |
| 4 | Стандарт исполнения | ГОСТ 14896-84 |
Группы резин манжет гидравлических ГОСТ 14896-84
|
Группа резины |
0 |
1 |
2 |
3 |
4 |
5 |
6 |
|
Тип эластомера |
Фторкаучук |
Нитрильный |
Бутадиен-нитрильный каучук |
||||
|
Марка резиновой смеси |
ИРП-1316 |
ИРП-1225А |
3825 |
КР-360-3 |
ИРП-1068-1 |
51-3029 |
В-14-1 |
|
Диапазон рабочих температур: |
|
|
|
|
|
|
|
В каталоге указан краткий перечень манжет гидравлических по ГОСТ 14896-84, для уточнения обращайтесь к менеджерам нашей компании.
