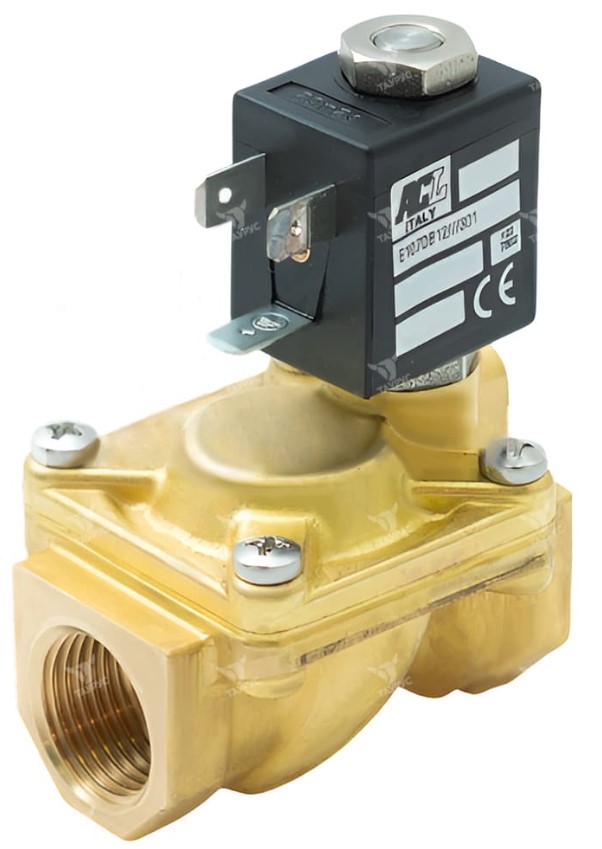

Описание клапанов арматурных E107

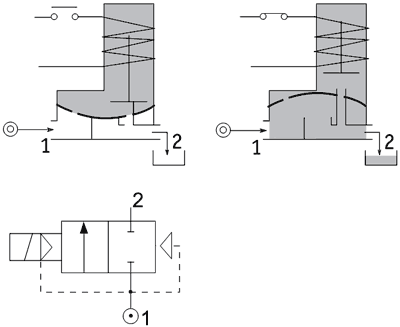

Электромагнитные клапаны E107... (нормально-закрытые, НЗ) предназначены для контроля потока рабочего тела (жидкости или газа), находящегося под давлением. Их действие основано на открытии или закрытии проходного отверстия в клапанной паре при помощи прямого действия на плунжер магнитного поля от электромагнитной катушки или путем усиления за счет мембраны и потока рабочего тела.
Электромагнитные клапаны E107..., представленные в данном разделе, могут быть использованы с широким рядом жидкостей и газов в любых отраслях промышленности.
Максимальная вязкость потока жидкости 25 сСт (25 мм/с²)
Температура окружающей среды -10...+55 °С (класс катушки F), -10...+85°С (класс катушки H).
Продолжительность включения катушки 100%.
Положение при монтаже желательно катушкой вверх.
Применяемые материалы: корпус клапана латунь (прочность корпуса 25 бар / 2,5 МПа), арматурная трубка нержавеющая сталь, плунжер и сердечник нержавеющая сталь, пружина нержавеющая сталь, уплотнения NBR (пербунан), EPDM, FPM (вайтон).
Таблица технических характеристик
|
Код для заказа |
Присоединение, BSP |
Расход, м³/час |
Перепад давлений, бар |
Тип катушки |
|---|---|---|---|---|
|
Клапан E107BB10 |
1/4" |
1,5 |
0,15 - 15 |
тип 3 |
|
Клапан E107CB(E)10 |
3/8" |
1,7 |
0,15 - 15 |
тип 3 |
|
Клапан E107CB(E)12 |
3/8" |
2,0 |
0,15 - 15 |
тип 3 |
|
Клапан E107DB(E,V)12 |
1/2" |
2,2 |
0,15 - 15 |
тип 3 |
|
Клапан E107EB(E,V)18 |
3/4" |
5,2 |
0,15 - 13 |
тип 3 |
|
Клапан E107FB(E,V)25 |
1" |
10,2 |
0,15 - 10 |
тип 3 |
|
Клапан E107GB(E)37 |
1 1/4" |
18,0 |
0,15 - 10 |
тип 2 |
|
Клапан E107HB(E)37 |
1 1/2" |
21,0 |
0,15 - 10 |
тип 2 |
|
Клапан E107IB50 |
2" |
36,0 |
0,15 - 10 |
тип 2 |
|
Клапан E107RB75 |
3" |
84,0 |
0,3 - 10 |
тип 2 |
Примечание: Клапаны E107RB75, E107MB75 предназначены для работы на воде. Другие среды - по запросу.

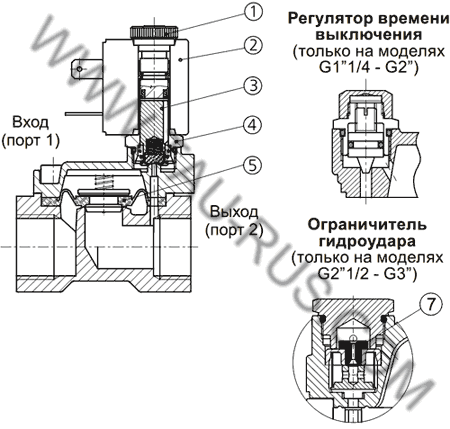

Устройство арматурных клапанов E107
