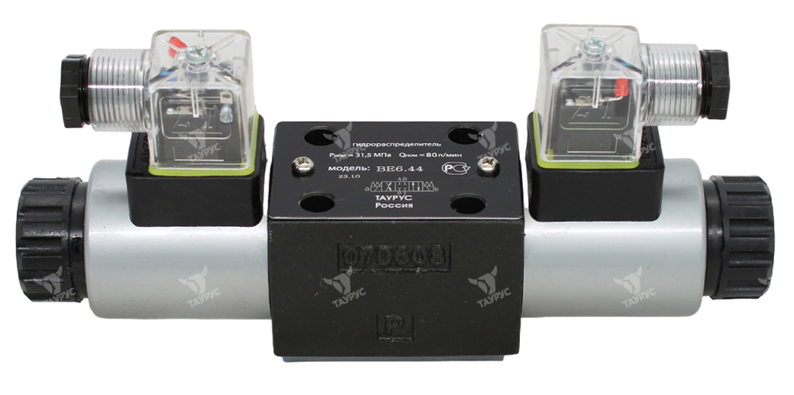

Описание гидрораспределителей ВЕ6
Структура условного обозначения ВЕ6
| 1 | 2 | 3 | . | 4 | . | 5 |
. |
6 |
| В | Е | 6 | 574А | О | В110 |
| 1 | Тип устройства | В = золотниковый гидрораспределитель |
| 2 | Вид управления | Е = электромагнитное |
| 3 | Условный проход | 6 = 6 мм |
| 4 | Схема распределения рабочей жидкости |
14, 24, 34, 44, 54, 64, 74, 84, 94, 154, 573, 573Е, 574, 574А подробная таблица со схематическим обозначением см.ниже |
| 5 | Способ установки золотника |
О = без пружинного возврата для схем 574, 574А ОФ = без пружинного возврата с фиксацией для схем 574, 574А |
| 6 | Напряжение |
Переменный ток: В24 = 24В В36 = 36В В110 = 110В В220 = 220В В380 = 380В Постоянный ток: Г12 = 12В Г24 = 24В Г48 = 48В Г220 = 220В |
Технические характеристики ВЕ6
| Параметр | ВЕ6 с двухсторонним управлением | ВЕ6 с односторонним управлением |
| Условный проход, мм | 6 | |
| Давление нагнетания в линиях A, B, P, Мпа | 31,5 | |
| Давление в линии T, Мпа | 16 | |
|
Расход, л/мин: - с электромагнитом постоянного тока - с электромагнитом переменного тока частотой 50 Гц |
80 60 |
|
|
Время срабатывания при номинальном режиме, мин.: - с электромагнитом постоянного тока - с электромагнитом переменного тока частотой 50 Гц |
35 25 |
|
| Допустимые внутренние утечки при номинальном давлении, см3/мин | 80 | |
| Рабочая жидкость |
Рабочая жидкость на минеральной основе (HL, HLP) согласно DIN 51524; биологически быстро разлагаемая рабочая жидкость согласно VDMA 24568; HETG (рапсовое масло); HEPG (полигликоль); HEES (синтетические эфиры) |
|
| Диапазон температур рабочей жидкости, ºС | -30 ... +80 | |
| Температура окружающей среды, ºС | до +50 | |
| Диапазон вязкостей жидкости, сСт | 25 ... 2320 | |
| Допустимая степень загрязнения жидкости | класс 20/18/15 по ISO 4406:1999 | |
| Вес, кг | 2,2 | 1,6 |
Устройство и принцип работы ВЕ6

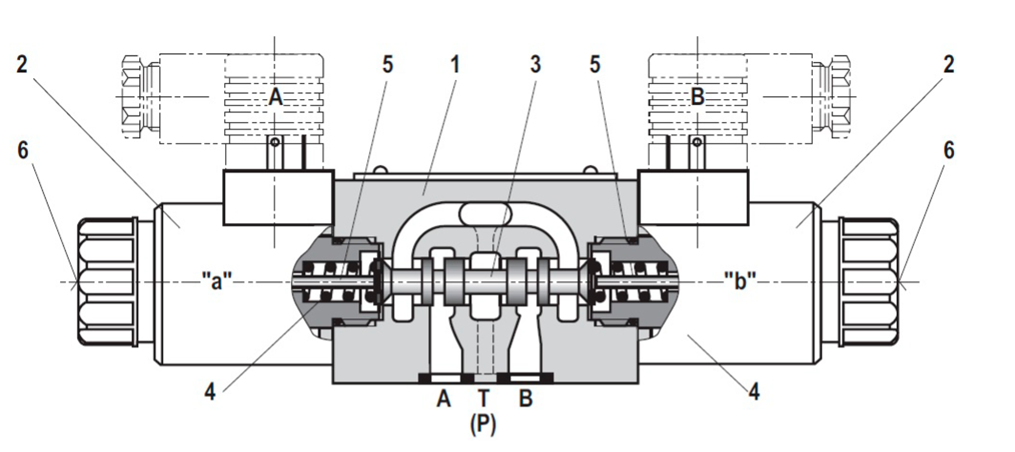

Гидрораспределитель ВЕ6 состоит из нескольких ключевых элементов: корпуса (1), двух электромагнитов (2), расположенных со стороны каналов А и В, золотника (3) и возвратных пружин (4).
При отсутствии управляющего сигнала золотник (3) удерживается в среднем положении благодаря возвратным пружинам (4). При подаче сигнала на электромагнит (2) он через толкатель (5) перемещает золотник (3) в заданную позицию. Это обеспечивает перераспределение потоков жидкости по направлениям P-A и B-T или P-B и A-T.
При отключении электромагнита (2) золотник (3) возвращается в исходное состояние под действием пружин (4). А ручное дублирование (6) позволяет перемещать золотник (3) вручную без активации электромагнита, что обеспечивает удобство управления в аварийных ситуациях или при отсутствии питания.
Схемы распределения потоков рабочей жидкости ВЕ6
| Номер схемы | Условное обозначение | Последовательность соединения каналов при подключении | Номер схемы | Условное обозначение | Последовательность соединения каналов при подключении |
| Для двухмагнитных распределителей ВЕ6 | |||||
| 14 |
|
|
24 |
|
|
| 34 |
|
|
44 |
|
|
| 54 |
|
|
64 |
|
|
| 64А |
|
|
74 |
|
|
| 84 |
|
|
84А |
|
|
| 94 |
|
|
124 |
|
|
| 134 |
|
|
154 |
|
|
| 443 |
|
|
|||
| Для одномагнитных распределителей ВЕ6 | |||||
| 573 |
|
|
573Е |
|
|
| 574 |
|
|
574А |
|
|
| 574Е |
|
|
14-А |
|
|
| 24-А |
|
|
34-А |
|
|
| 44-А |
|
|
54-А |
|
|
| 64-А |
|
|
64А-А |
|
|
| 74-А |
|
|
84-А |
|
|
| 84А-А |
|
|
94-А |
|
|
| 124-А |
|
|
134-А |
|
|
| 154-А |
|
|
14-В |
|
|
| 24-В |
|
|
34-В |
|
|
| 44-В |
|
|
54-В |
|
|
| 64-В |
|
|
64А-В |
|
|
| 74-В |
|
|
84-В |
|
|
| 84А-В |
|
|
94-В |
|
|
| 124-В |
|
|
134-В |
|
|
| 154-В |
|
|
|
||

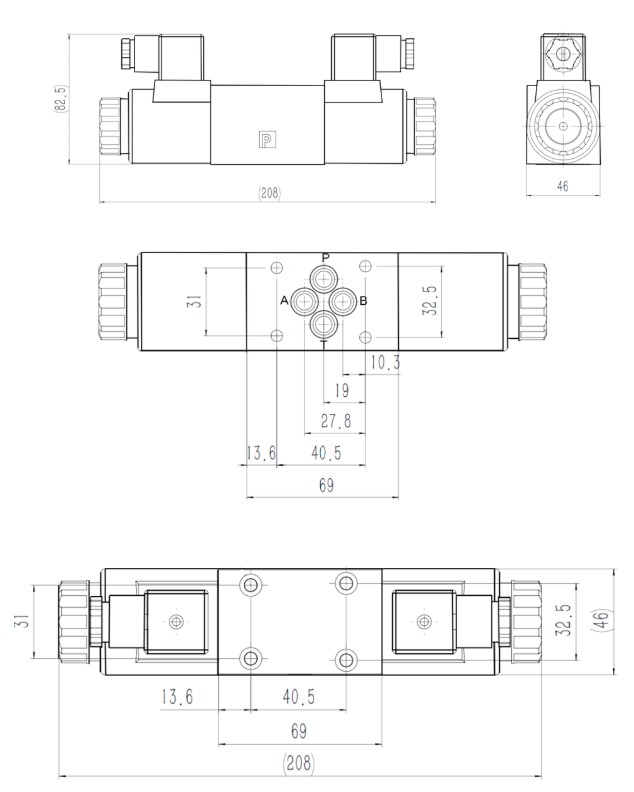

Габаритные и присоединительные размеры ВЕ6
| Положение магнита для схем | А | В |
|
573, 574, 574А, 14-А, 24-А, 34-А, 44-А, 54-А, 64-А, 64А-А, 74-А, 84-А, 84А-А, 94-А, 124-А, 134-А,154-А |
573Е, 574Е, 14-В, 24-В, 34-В, 44-В, 54-В, 64-В, 64А-В, 74-В, 84-В, 84А-В, 94-В, 124-В, 134-В, 154-В |
