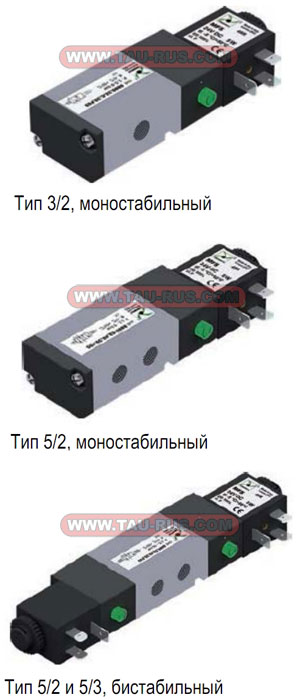

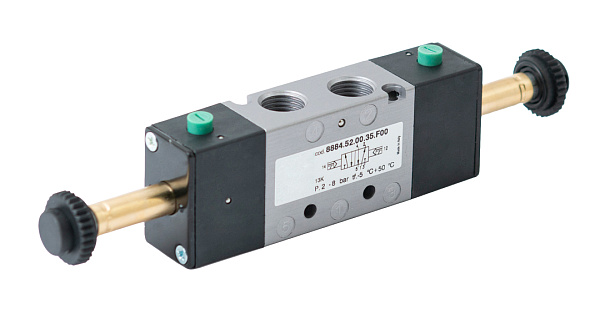

Описание пневмораспределителей 8880.*, 8884.*
Пневмораспределители 8880.*, 8884.* являются самой современной модификацией классических золотниковых электропневматических распределителей. Предназначены для решения широкого круга задач пневмоуправления, где требуется высокая пропускная способность ( 790 и 890 нл/мин при 6 бар и ΔР=1 бар) при компактных размерах и высокая надежность. Корпус выполнен из алюминиевого сплава. Поставляется без установленной катушки. Присоединение G1/8" и G1/4".Пневмораспределители 8880.*, 8884.* имеют большое количество вариантов исполнения. Возможность блочного монтажа пневмораспределителей 8880.*, 8884.* (типа 5/2 и 5/3). Ресурс 15 миллионов циклов. Рабочее давление: 1.5 … 8 бар. Температура эксплуатации: –5 … + 50 °С.
Условное обозначение пневмораспределителей 8880.*, 8884.*
|
1 |
. |
2 |
. |
3 |
. |
4 |
. |
5 |
|---|---|---|---|---|---|---|---|---|
|
8880 |
52 |
00 |
39 |
F00 |
| 1 | Тип устройства |
8880 = Распределитель электропневматический с расходом 790 нл/мин, присоединение G1/8, сброс G1/8 8884 = Распределитель электропневматический с расходом 890 нл/мин, присоединение G1/8, сброс G1/4 |
| 2 | Тип |
52 = 5/2 53 = 5/3 32 = 3/2 |
| 3 | Функция |

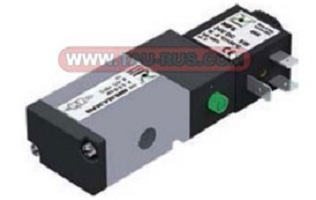

A = 3/2 НО (только в исполнении 39) C = 3/2 НЗ  00 = 5/2  31 = 5/3 ЗЦ (закрытые центра)  32 = 5/3 ОЦ (открытые центра)  33 = 5/3 НЦ (нагруженные центра)
|
| 4 | Исполнение |
39 = моностабильный, пружинный возврат 35 = бистабильный
|
| 5 | Питание | F00 = для установки катушек MF |
Разъёмы и катушки для пневмораспределителей 8880.*, 8884.*
|
Катушки |
Разъемы |
||
|
MF5 = 24V DC, 5.5W MF56= 24V AC MF57= 110V AC МF58= 220V AC |
|
305.11.00 = стандартный, без светодиода 305.11.01L = cо светодиодом для 24V DC/AC 305.11.02L = cо светодиодом для 110V AC 305.11.03L = cо светодиодом для 220V AC |
|
Плиты блочного монтажа для пневмораспределителей 8880.*, 8884.*
|
Плиты блочного монтажа |
Заглушки |
||
|
888.02 = 2-х местная |
|
888.00 = заглушка |
|
Другие принадлежности для пневмораспределителей 8880.*, 8884.*
|
Торцевой модуль с 37-PIN разъемом, IP65 |
Торцевой модуль с 25-PIN разъемом, IP65 |
||
|
888M.37.10 |
|
888M.25.10 |
|
|
Модуль электропитания под 2 распределителя |
Шина электроподводящая PNP 24V DC (левая) |
||
|
888M.04.BM |
|
888M.04.00 = 4-х местная |
|
|
Заглушка |
Шина электроподводящая PNP 24V DC (правая) |
||
|
888M.22.PC |
|
888M.04.01 = 4-х местная |
|
|
Заглушка электроканала |
Прокладка катушки |
||
|
888M.T |
|
888M.22.G |
|
|
Кабель с 25-PIN разъемом, IP65, 3 метра |
Кабель с 37-PIN разъемом, IP65 |
||
|
2300.25.03.90 = 90 град. |
|
2300.37.03.90 = 90 град. |
|
