Описание пневмораспределителей 3A*20
Пневмораспределители 3A*20 являются 3-линейными двухпозиционными (3/2) пневматическими распределителями с двухсторонним пневмоуправлением. Данные клапаны применяются в различного рода пневматическим приводах и служат для управления направлением потоков рабочей среды пневмосистемы (сжатый воздух), её пуском и остановом.
Управление потоками воздуха осуществляется за счёт перемещения в корпусе пневмораспределителя золотника, форма которого зависит от габарита и схемы распределения. Золотник, в зависимости от своего положения в корпусе, перекрывает или открывает доступ сжатого воздуха по внутренним каналам пневмораспределителя в ту или иную линию.
Структура условного обозначения пневматических распределителей 3A*20
|
1 |
2 |
3 |
4 |
5 |
6 |
|---|---|---|---|---|---|
|
3A |
2 |
20 |
08 |
NC |
T |
| 1 | Тип устройства | 3A = воздушный клапан (3/2) |
| 2 | Серия (габарит) |
1 = серия 100 2 = серия 200 3 = серия 300 4 = серия 400 |
| 3 | Тип пневмораспределителя | 20 = трехлинейный двухпозиционный (3/2) с двухсторонним пневмоуправлением |
| 4 | Присоединение |
M5 = M5x0.8 06 = 1/8" 08 = 1/4" 10 = 3/8" 15 = 1/2" |
| 5 | Исходная схема распределения |
NC = нормально закрытый NO = нормально открытый |
| 6 | Тип резьбы |
Пропуск = PT (по умолчанию) T = NPT G = G |
Технические характеристики
|
Модель |
3A120-M5 |
3A120-06 |
3A220-06 |
3A220-08 |
3A320-08 |
3A320-10 |
3A420-15 |
|---|---|---|---|---|---|---|---|
|
Тип пневмораспределителя |
3/2 - трехлинейный двухпозиционный |
||||||
|
Тип управления |
Внешнее пневматическое двухстороннее |
||||||
|
Рабочая среда |
Воздух, тонкость фильтрации не менее 40 мкм |
||||||
|
Эффективная площадь сечения |
5.5 мм2 |
12 мм2 |
14 мм2 |
16 мм2 |
25 мм2 |
30 мм2 |
50 мм2 |
|
Резьба присоединительных отверстий |
M |
PT (стандарт), NPT, G |
|||||
|
Размеры присоединительных отверстий (вход / выход) |
M5x0.8 |
1/8" |
1/8" |
1/4" |
1/4" |
3/8" |
1/2" |
|
Рабочее давление, МПа |
0.15 - 0.8 |
||||||
|
Максимальное входное давление, МПа |
1.5 |
||||||
|
Рабочая температура, °C |
От -20 до +70 |
||||||
|
Материал корпуса |
Алюминиевый сплав |
||||||
|
Смазка воздуха1 |
Не обязательна |
||||||
|
Максимальная частота срабатывания2, циклов / сек |
5 |
4 |
3 |
||||
Примечание:
1 - После использования воздуха с распыленным в нём маслом продолжайте использовать ту же среду для сохранения срока службы клапана. К применению рекомендуются смазочные материалы, выполненные по стандарту ISO VG32 или аналог.
2 - Максимальная частота срабатывания на холостом ходу
Устройство и принцип работы пневмораспределителей 3A*20
Пневмораспределители 3A120-M5, 3A120-06
Габаритные и присоединительные размеры 3A120-M5, 3A120-06
|
Модель |
A |
B |
C |
D |
E |
F |
G |
H |
I |
J |
K |
L |
M |
N |
O |
P |
Q |
R |
|
3A120-M5 |
16 |
26.5 |
3-M5 |
2-G1/8" |
69 |
21 |
24 |
2-ф3.3 |
7.7 |
27 |
2-ф3.3 |
19 |
12.5 |
34.5 |
13 |
18 |
- |
- |
|
3A120-06 |
16 |
26.5 |
3-G1/8" |
2-G1/8" |
69 |
21 |
24 |
2-ф3.3 |
7.7 |
27 |
2-ф3.3 |
19 |
12.5 |
34.5 |
13 |
18 |
1 |
2 |

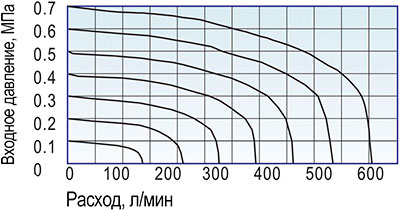

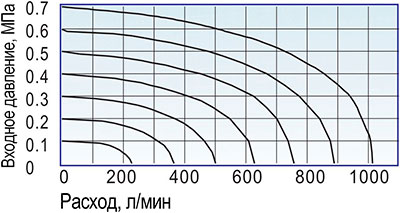

Расходные характеристики 3A120-M5, 3A120-06
Пневмораспределители 3A220-06, 3A220-08
Габаритные и присоединительные размеры 3A220-06, 3A220-08

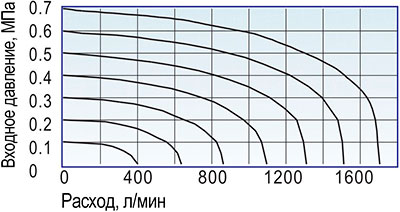

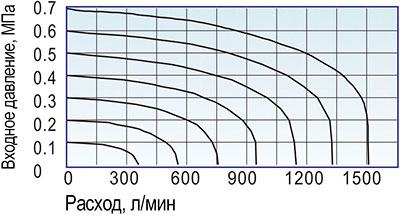

Расходные характеристики 3A220-06, 3A220-08
Пневмораспределители 3A320-10, 3A320-08
Габаритные и присоединительные размеры 3A320-08, 3A320-10

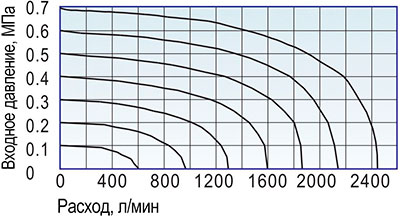

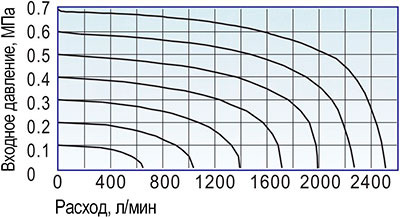

Расходные характеристики 3A320-08, 3A320-10
Пневмораспределитель 3A420-15
Габаритные и присоединительные размеры 3A420-15
|
Модель |
A |
B |
C |
D |
E |
F |
G |
H |
I |
J |
K |
L |
M |
N |
O |
P |
Q |
R |
|
3A420-15 |
31.5 |
39.5 |
3-G1/2" |
2-G1/8" |
- |
51 |
- |
2-ф4.3 |
11.5 |
50 |
2-ф4.3 |
- |
- |
55 |
27 |
34 |
2 |
- |

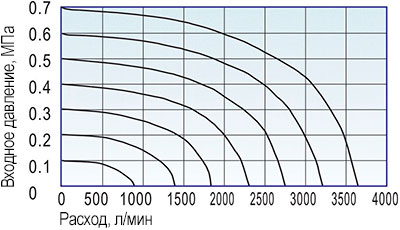

Расходные характеристики 3A420-15
