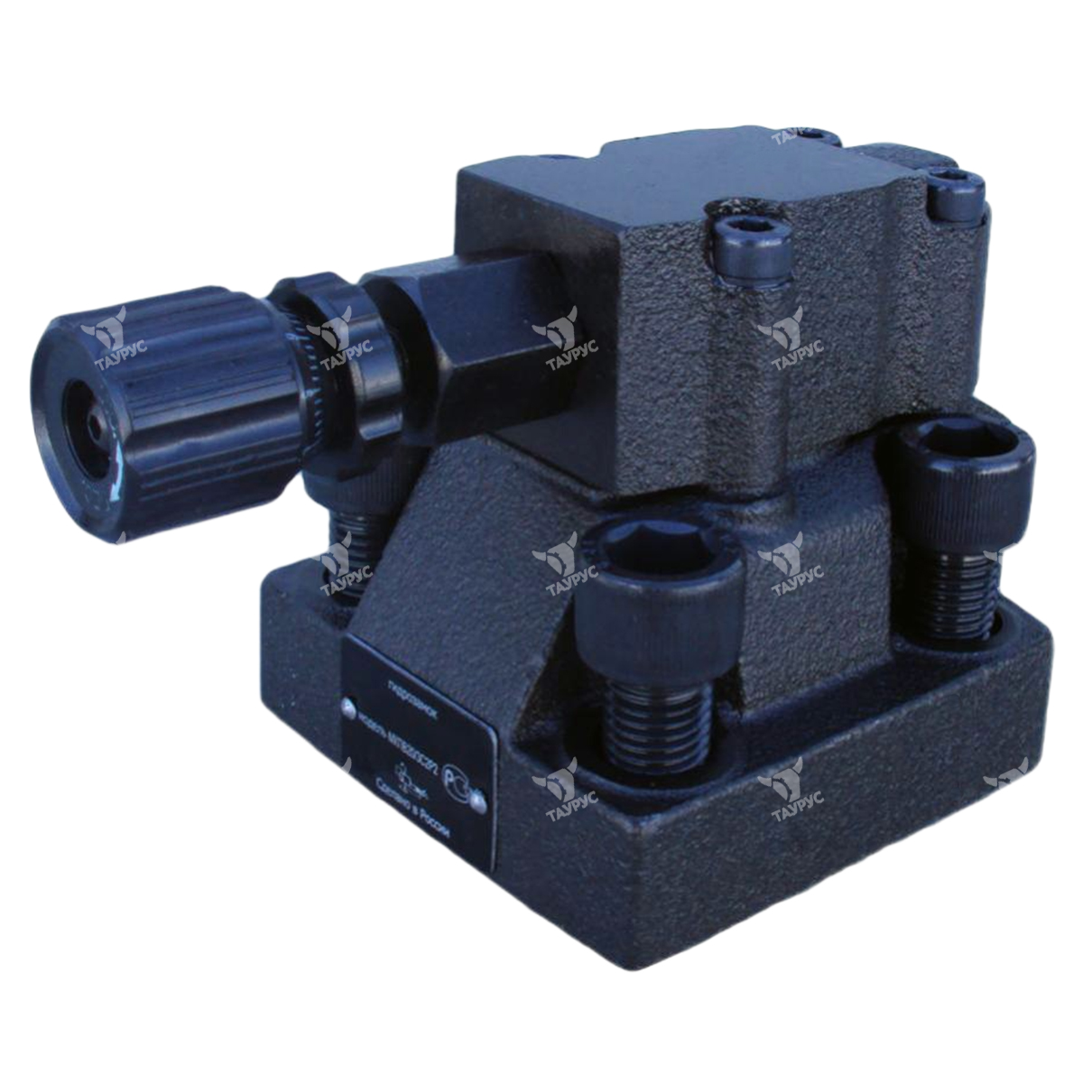

Описание гидроклапанов МКРВ стыкового монтажа
Структура условного обозначения гидроклапана МКРВ-*/3С
|
1 |
- |
2 |
/ |
3 |
4 |
5 |
6 |
7 |
|---|---|---|---|---|---|---|---|---|
|
МКРВ |
10 |
3С |
2 |
Р |
2 |
УХЛ 4 |
| 1 | Тип аппарата |
МКРВ - гидроклапан редукционный |
| 2 | Условный проход, мм |
10 20 32 |
| 3 | Вид монтажа и номинальное давление на входе |
З - номинально давление 32 МПа С - стыковой вид монтажа |
| 4 | Исполнение по конструктивно-функциональным признакам | 2 - с поперечной компоновкой управляющего клапана относительно основного |
| 5 | Исполнение по виду регулировочного устройства |
В - с регулировочным винтом с головкой под ключ Р - с рукояткой П - с защитным колпачком и возможностью опломбирования К - с защитным колпачком и замковым устройством |
| 6 | Исполнение по номинальному давлению настройки |
без индекса - 6,3 МПа 1 - 10 МПа 2 - 20 МПа 3 - 32 МПа |
| 7 | Климатическое исполнение и категория размещения | УХЛ 4 |
Основные параметры гидроклапанов МКРВ
|
Обозначение |
Ду, мм |
Диапазон давления на входе, МПа |
Диапазон регулирования давления, МПа |
Диапазон расхода рабочей жидкости, л/мин |
Максимальные внутренние утечки, см³/мин |
Масса, кг |
|---|---|---|---|---|---|---|
|
Клапан МКРВ 10/3С2Р |
10 |
0,8...35 |
0,2...6,5 |
0...3,2 |
500 |
3,85 |
|
Клапан МКРВ 10/3С2Р1 (аналог 10-100-2) |
0,15...12,5 |
|||||
|
Клапан МКРВ 10/3С2Р2 (аналог 10-200-2) |
2...25 |
|||||
|
Клапан МКРВ 10/3С2Р3 (аналог 10-320-2) |
5...35 |
|||||
|
Клапан МКРВ 20/3С2Р |
20 |
0,2...6,5 |
0...6,3 |
4,55 |
||
|
Клапан МКРВ 20/3С2Р1 (аналог 20-100-2) |
0,15...12,5 |
|||||
|
Клапан МКРВ 20/3С2Р2 (аналог 20-200-2) |
2...25 |
|||||
|
Клапан МКРВ 20/3С2Р3 (аналог 20-320-2) |
5...35 |
|||||
|
Клапан МКРВ 32/3С2Р |
32 |
0,2...6,5 |
0...7,15 |
5,10 |
||
|
Клапан МКРВ 32/3С2Р1 (аналог 32-100-2) |
0,15...12,5 |
|||||
|
Клапан МКРВ 32/3С2Р2 (аналог 32-200-2) |
2...25 |
|||||
|
Клапан МКРВ 32/3С2Р3 (аналог 32-320-2) |
5...35 |

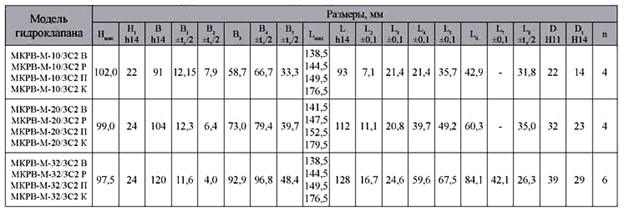

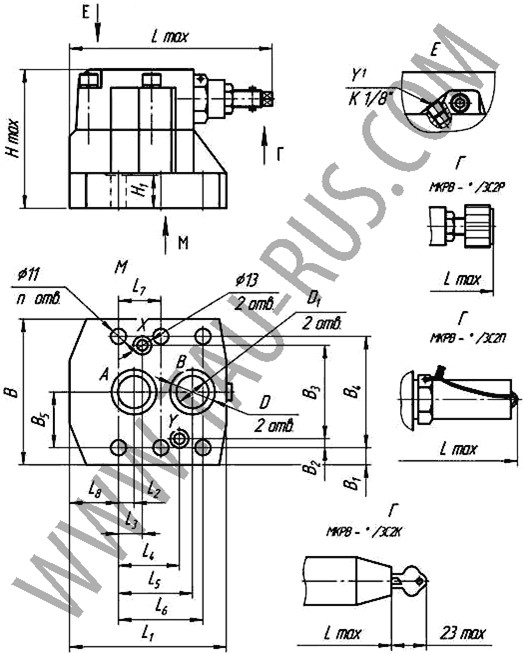

Габаритные и присоединительные размеры
|
Модель гидроклапана |
Размеры, мм |
|||||||||||||||||||
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
|
H max |
H1 h14 |
B h14 |
B1 |
B2 |
B3 |
B4 |
B5 |
Lmax |
L h14 |
L2 |
L3 |
L4 |
L5 |
L6 |
L7 |
L8 |
D |
D1 |
n |
|
|
МКРВ-М-10/3С2 В МКРВ-М-10/3С2 Р МКРВ-М-10/3С2 П МКРВ-М-10/3С2 К |
102,0 |
22 |
91 |
12,15 |
7,9 |
58,7 |
66,7 |
33,3 |
138,5 144,5 149,5 176,5 |
93 |
7,1 |
21,4 |
21,4 |
35,7 |
42,9 |
- |
31,8 |
22 |
14 |
4 |
|
МКРВ-М-20/3С2 В МКРВ-М-20/3С2 Р МКРВ-М-20/3С2 П МКРВ-М-20/3С2 К |
99,0 |
24 |
104 |
12,3 |
6,4 |
73,0 |
79,4 |
39,7 |
141,5 147,5 152,5 179,5 |
112 |
11,1 |
20,8 |
39,7 |
49,2 |
60,3 |
- |
35,0 |
32 |
23 |
4 |
|
МКРВ-М-32/3С2 В МКРВ-М-32/3С2 Р МКРВ-М-32/3С2 П МКРВ-М-32/3С2 К |
97,5 |
24 |
120 |
11,6 |
4,0 |
92,9 |
96,8 |
48,4 |
138,5 144,5 149,5 176,5 |
128 |
16,7 |
24,6 |
59,6 |
67,5 |
84,1 |
42,1 |
26,3 |
39 |
29 |
6 |
