Фильтры-влагоотделители серии 1700 (далее фильтры) служат для очистки, поступающего в пневмосистему от компрессора сжатого воздуха, от механических загрязнений (за счет фильтроэлемента с тонкостью фильтрации 5...50 µm) и от компрессорного масла и капельной влаги (за счет возникающих в фильтре центробежных сил).
Большинство фильтров могут монтироваться и индивидуально (подвод-отвод воздуха через резьбовые отверстия G1/8", G1/4", G3/8", G1/2" и G1") и модульно (то есть в составе блока подготовки воздуха с элементами соответствующего типоразмера). Исключением являются фильтры-влагоотделители с присоединением G3/4" (модели 17301E.A, 17301E.B, 17301E.C и их модификации с автосливом 17301E.A.S, 17301E.B.S, 17301E.C.S), которые монтируются только индивидуально.
На всех фильтрах серии 1700 предусмотрена возможность настенного монтажа при помощи винтов с метрической резьбой.
Корпус фильтров изготавливается из легкого цинкового сплава, для типоразмера 1 так же для удешевления предусмотрено исполнение корпуса из прочного технополимера (модели 17101...).
На всех фильтрах (кроме 17401B.C, 7401B.B, 7401B.A и вариантов с автосливом 17401B.C.S, 7401B.B.S, 7401B.A.S , имеющих присоединительную резьбу 1" и стакан из легкого сплава) стакан (колба для сбора конденсата) выполнен из прозрачного гриламина, что дает возможность визуального контроля уровня скопившейся в нем жидкости с любой стороны (круговой обзор). Дополнительно, для защиты от механических повреждений, на колбы (стаканы) фильтров серии 1700, возможна установка пластмассового кожуха.
Удаление конденсата осуществляется через клапан:
- полуавтоматический дренажный клапан (открывается при его перемещении вверх рукой или при отсутствии давления);
- автоматический дренажный клапан (открывается при достижении жидкости в стакане максимального уровня).
Максимальное давление: 13 бар (1,3 МПа).
Минимальное рабочее давление для фильтров с автоматическим сливом: 0,5 бар (0,05 МПа).
Максимальное рабочее давление для фильтров с автоматическим сливом: 10 бар (1,0 МПа).
Максимальная температура окружающей среды (при давлении 10 бар): +50°C.

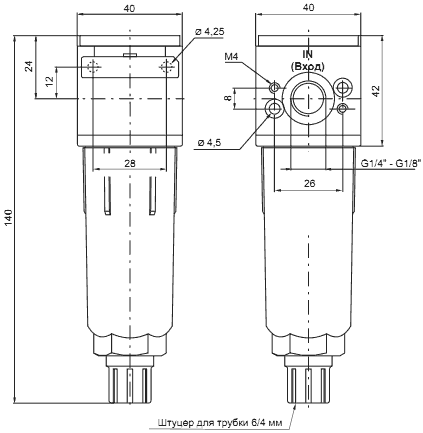

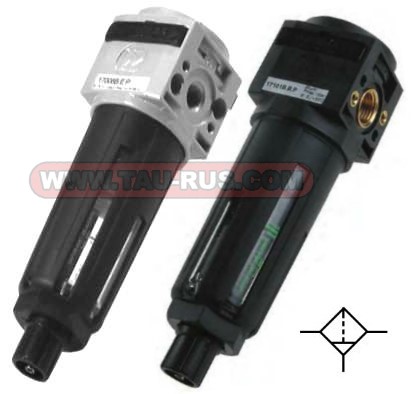

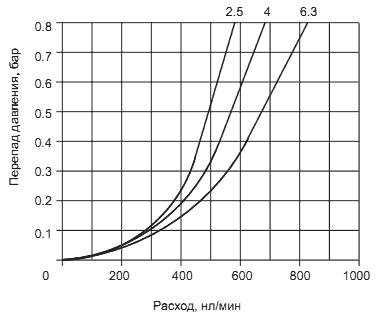

Фильтр-влагоотделитель 17001B.A.P, 17001B.B.P, 17001A.B.PS, 17001A.B.P, 17101A.A.P, 17101B.B.P, 17101A.C, 17101A.B, 17101B.B.PS Типоразмер 1. Присоединения G1/8" и G1/4"
Особенности фильтров 17001 и 17101
- присоединительная резьба: G1/8" - G1/4";
- расход: 670 нл/мин;
- объем стакана 17 см³;
- винты для крепления к стене: М4;
- крепление стакана на резьбе, пластмассовый защитный кожух (опция).
- максимальный момент затяжки фитингов: 30 Нм (корпус из цинкового сплава), 15 Нм (корпус из технополимера).
-
Корпус фильтра 17001 и 17101, ПНЕВМАКС (PNEUMAX) выполнен из:
- цинкового сплава для фильтров 17001B.B(.A, .C), 17001A.B(.A, .C), (масса 218 грамм);
- технополимера с латунными резьбовыми вставками для фильтров 17101B.B(.A, .C), 17101A.B(.A, .C), (масса 103 грамма);
Структура обозначения
|
1 |
- |
2 |
- |
3 |
- |
4 |
|---|---|---|---|---|---|---|
|
17001 |
B |
B |
P |
| 1 | Исполнение |
17001 = фильтр, корпус из цинкового сплава 17101 = фильтр, корпус из технополимера |
| 2 | Присоединение |
A = G1/8" B = G1/4" |
| 3 | Тонкость фильтрации |
A = 5 мкм B = 20 мкм C = 50 мкм |
| 4 | Опции |
P = защитный кожух S = автоматический дренажный клапан PS = защитный кожух и автоматический дренаж |

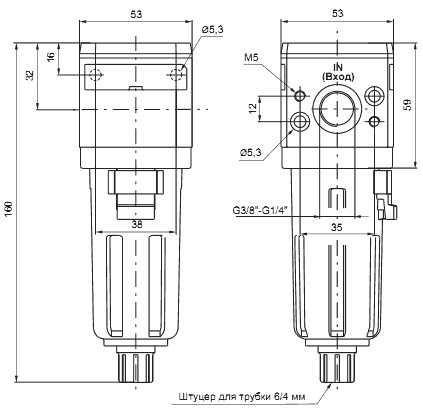

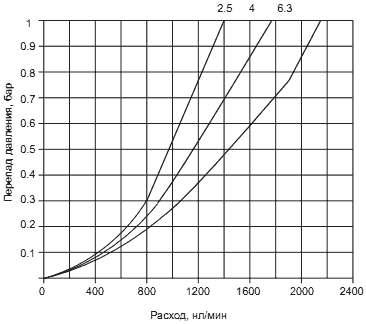

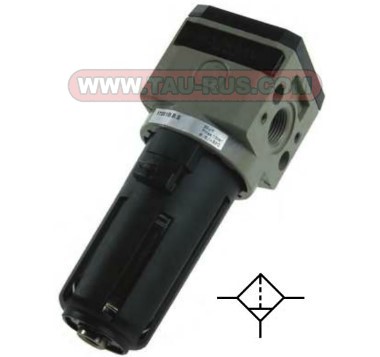

Фильтр-влагоотделитель 17201 (фильтр 17201B.B, 17201B.A, 17201B.B.S, 17201A.B.S, 17201A.C). Типоразмер 2. Присоединения G1/4" и G3/8"
Особенности фильтров 17201A, 17201B
- присоединение G1/4" - G3/8";
- расход: 1420 нл/мин;
- объем стакана 28 см³;
- корпус из цинкового сплава;
- байонетное крепление стакана из гриламида;
- защитный кожух на всех стаканах;
- масса: 255 грамм;
- винты для настенного крепления: М5;
- максимальный момент затяжки фитингов: 25 Нм.
Структура обозначения
|
1 |
- |
2 |
- |
3 |
- |
4 |
|---|---|---|---|---|---|---|
|
17201 |
B |
B |
S |
| 1 | Исполнение | 17201 = фильтр-влагоотделитель, корпус из цинкового сплава, стакан из гриламида с защитным пластмассовым кожухом |
| 2 | Присоединение |
A = G1/8" B = G1/4" |
| 3 | Тонкость фильтрации |
A = 5 мкм B = 20 мкм C = 50 мкм |
| 4 | Опции |
S = автоматический дренажный клапан |

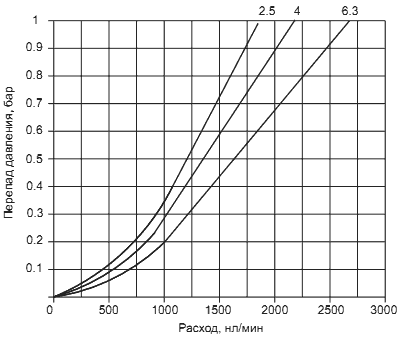

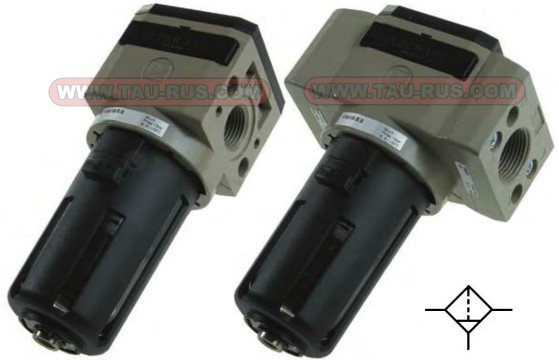

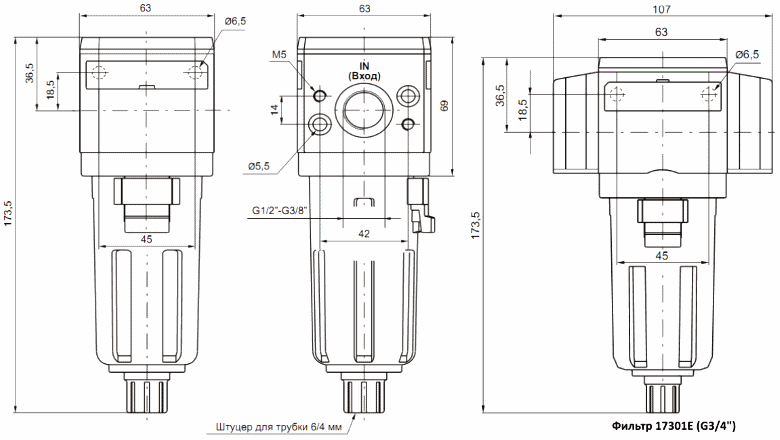

Фильтр 17301A.B, 17301A.C, 17301A.A, 17301A.B.S, 17301B.B, 17301B.A, 17301B.B.S, 17301B.A.S, 17301E.B, 17301E.A, 17301E.B.S. Типоразмер 3. Присоединения G3/8", G1/2" и G3/4"
Особенности фильтров 17301A, 17301B, 17301E
- присоединение: G3/8" - G1/2" для индивидуального и модульного монтажа
- присоединение: G3/4" только для индивидуального монтажа;
- расход: 2500 нл/мин;
- объем стакана 42 см³;
- корпус из цинкового сплава;
- крепление байонетным замком стакана из гриламида;
- стакан с защитным кожухом;
- масса: 405 грамм;
- крепление к стене при помощи винтов М6;
- максимальный усилие затяжки фитингов: 40 Нм.
Структура обозначения
|
1 |
- |
2 |
- |
3 |
- |
4 |
|---|---|---|---|---|---|---|
|
17301 |
B |
B |
S |
| 1 | Исполнение | 17301 = фильтр, стакан из гриламида с защитным пластмассовым кожухом, корпус из цинкового сплава |
| 2 | Присоединение |
A = G1/8" B = G1/4" |
| 3 | Тонкость фильтрации |
A = 5 мкм B = 20 мкм C = 50 мкм |
| 4 | Опции |
S = автоматический дренажный клапан |

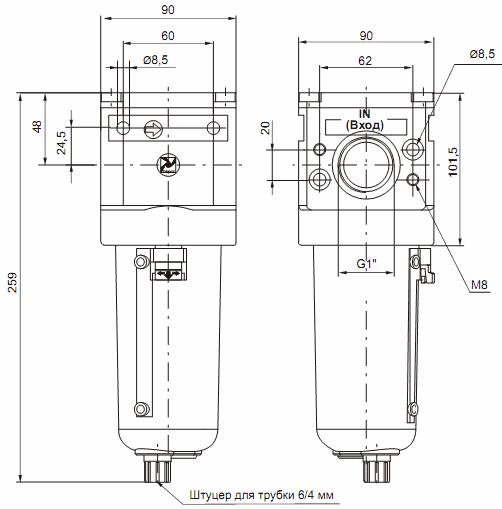

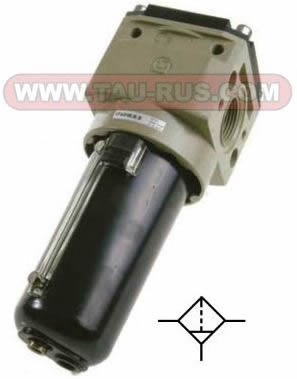

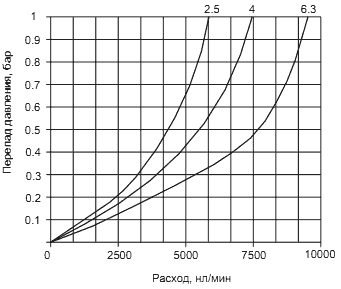

Фильтр влагоотделитель 17401B.B, 17401B.B.S, 17401B.A, 17401B.C, 17401B.A.S. Типоразмер 4. Присоединения G1"
Особенности фильтров 17401B
- присоединение G1";
- расход: 8000 нл/мин;
- объем стакана 160 см³;
- корпус из цинкового сплава;
- стакан из легкого сплава с байонетным замком;
- масса: 1700 грамм;
- крепление к стене при помощи винтов М8;
- максимальный усилие затяжки фитингов: 60 Нм.
Структура обозначения
|
1 |
- |
2 |
- |
3 |
|---|---|---|---|---|
|
17401B |
B |
S |
| 1 | Исполнение | 17401B = фильтр, корпус и стакан из легкого сплава, присоединение G1" |
| 2 | Тонкость фильтрации |
A = 5 мкм B = 20 мкм C = 50 мкм |
| 3 | Опции |
S = автоматический дренажный клапан |
