Ремонтный комплект для замены износившихся частей пневмораспределителей 3МП16М, 3МП25М (аналогов распределителей У71-22А и У71-24А соответственно) в большинстве случаев позволяет восстановить работоспособность распределителя в целом и сэкономить материальные ресурсы на приобретение нового изделия.
В состав комплектов входят наиболее изнашиваемые компоненты пневмораспределителей 3МП16(М), 3МП25(М), такие как манжеты, клапаны, распределители и пластина-глушитель. Некоторые элементы ремкомплектов в нашей компании можно приобрести отдельно либо дополнительно.
Ремкомплект №1 для 3МП-16 и 3МП-25 (базовый)
|
Наименование |
Кол-во, шт. |
|
Клапан У71.401 |
2 |
|
Вкладыш У71.402 |
4 |
|
Манжета ПЦ-32.014-02 |
2 |
Примечание: На фотографии ремкомплекта снизу изображен клапан У71.400СБ в сборе (в комплекте 2 штуки), каждая из которых состоит из одного клапана У71.401 и двух вкладышей У71.402.
Комплектующие, входящие в состав ремкомплекта 3МП №1, по отдельности не поставляются.
Ремкомплект №1 для 3МП-16М и 3МП-25М является базовым для всех последующих ремонтных комплектов.

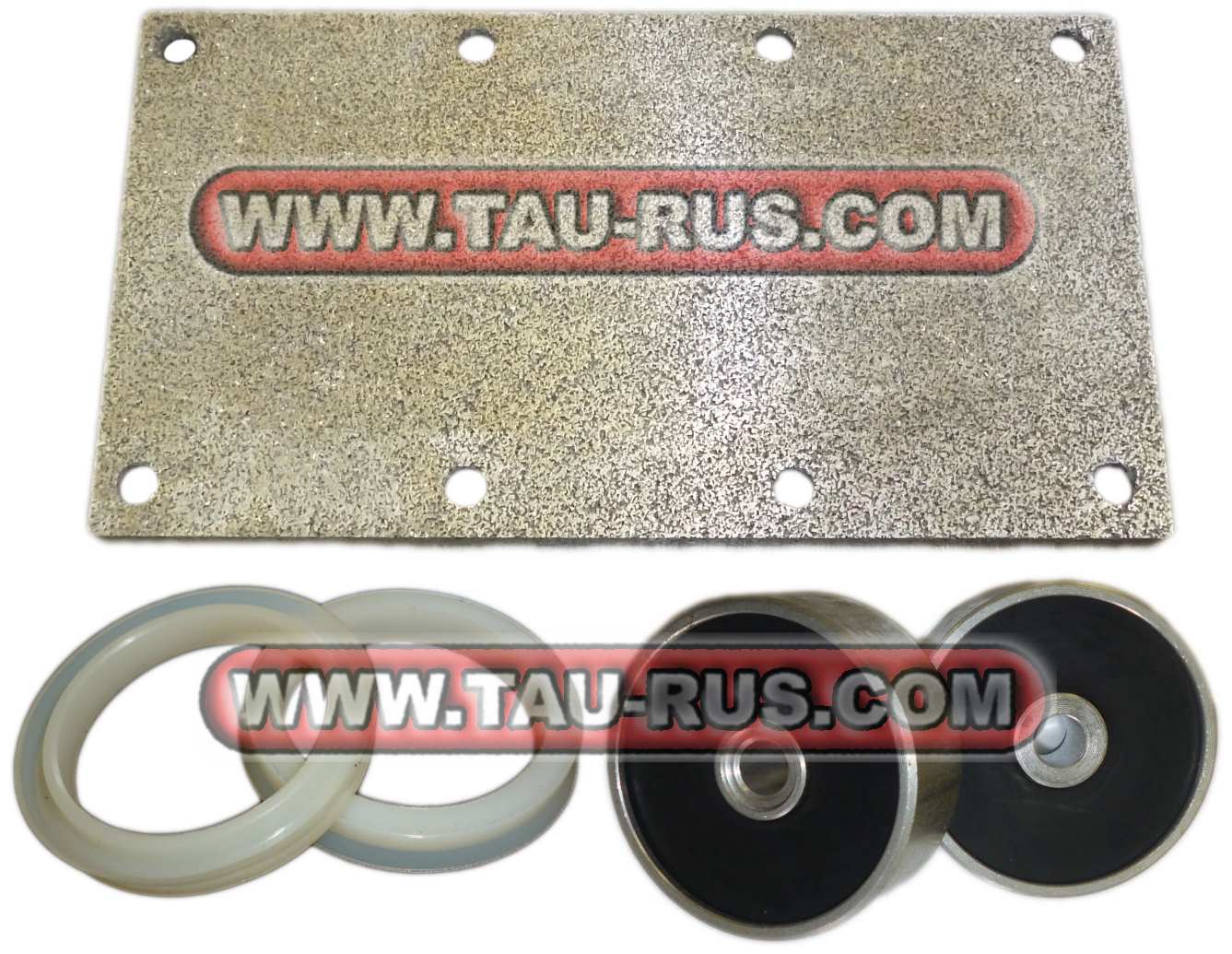

Ремкомплект №2 для 3МП-16М и 3МП-25М (пластина-глушитель)
|
Наименование |
Кол-во, шт. |
|
Клапан У71.401 |
2 |
|
Вкладыш У71.402 |
4 |
|
Манжета ПЦ-32.014-02 |
2 |
|
Пластина-глушитель ГП90×165 |
1 |
Из фотографии и таблицы видно, что ремкомплект №2 состоит из ремкомплекта №1 и пластины-глушителя, которая предназначена для предотвращения прямого выхлопа сжатого воздуха в атмосферу и защиты внутренних элементов пневмораспределителя.
Пластину-глушитель, входящую в состав ремкомплекта №2, можно приобрести дополнительно.

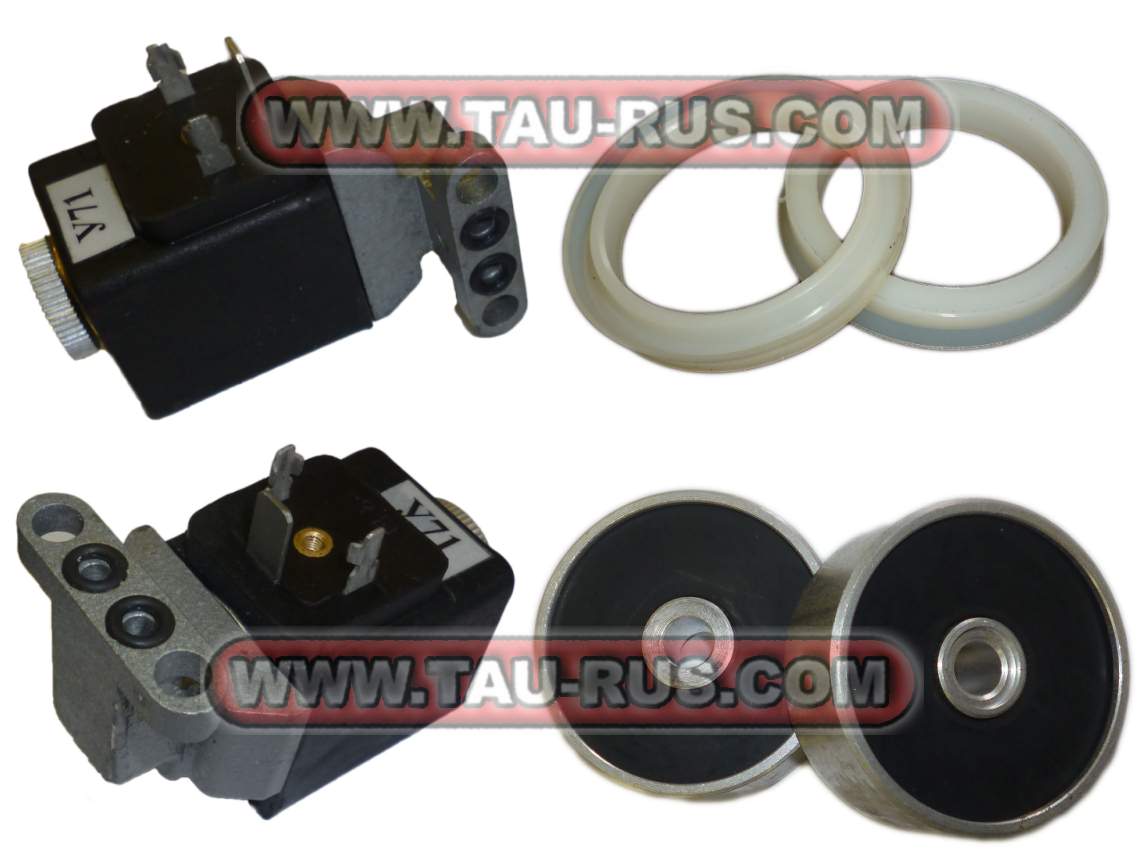

Ремкомплект №3 для ЗМП-16(М) и ЗМП-25(М) (с распределителями П-ЭПР3-615М)
|
Наименование |
Кол-во, шт. |
|
Клапан У71.401 |
2 |
|
Вкладыш У71.402 |
4 |
|
Манжета ПЦ-32.014-02 |
2 |
|
Распределитель П-ЭПР3-612М |
2 |
Отличием ремкомплекта №3 от комплекта №1 является наличие пневмораспределителей П-ЭПР-612 в количестве двух штук.
При необходимости распределитель П-ЭПР3-612М (с соленоидом на 24В постоянного тока) возможно приобрести отдельно от ремкомплекта. Так же возможна поставка электромагнитных катушек (соленоидов) на другие вольтажи.
