Гидроцилиндры MDR относятся к гидроцилиндрам двустороннего действия, изготавливаются в соответствии с типоразмерным рядом стандарта ISO 3320 и предназначены для работы с высокими статическими и средними динамическими нагрузками в различных отраслях промышленности, включая мобильную технику. Задняя крышка гидроцилиндра и присоединительные патрубки приварены к гильзе. Такое конструктивное исполнение позволяет получить гидроцилиндры с высокой жесткостью по приемлемым ценам. В зависимости от способа монтажа, задняя крышка может иметь проушину или фланец. Передняя крышка также может иметь фланец, а на гильзе могут быть закреплены лапы или цапфы. Кроме того гидроцилиндры MDR-32(40,50,63,80,100,125,160,200,250)/* могут поставляться с проходным (двусторонним) штоком и с различными вариантами наконечников на шток.
При горизонтальном или близком к нему способе монтажа гидроцилиндра учтите дополнительную нагрузку, способствующую потери устойчивости, от собственного веса цилиндра. В случае недостаточной устойчивости штока выберите гидроцилиндр большего диаметра.
При ходах более 1000 мм мы рекомендуем заказывать цилиндры с усиливающей проставкой, устанавливаемой на штоке рядом с поршнем, для уменьшения нагрузок на направляющую втулку штока и предотвращения заеданий поршня и штока.
К гидроцилиндрам MDR* поставляются ремкомплекты SK/MDR*.
| 1. | Гильза | 7. | Присоединительный патрубок | 13. | Втулка с низким трением |
| 2. | Шток | 8. | Гайка поршня | 14. | Уплотнительное кольцо с защитой от выдавливания |
| 3. | Направляющая втулка штока | 9. | Грязесъемная манжета по ISO 6195/A | 15. | Манжета поршня по ISO 7425/1 |
| 4. | Поршень | 10. | Грязесъемная манжета по ISO 6195/C | 16. | Несущие кольца с низким трением |
| 5. | Задняя крышка гидроцилиндра | 11. | Манжета штока по ISO 5597/1 | 17. |
Уплотнительное кольцо |
| 6. | Передняя крышка | 12. | Манжета штока по ISO 7425/2 |
Основные параметры гидроцилиндров MDR
|
Номинальное рабочее давление (непрерывный режим работы) |
бар |
210 |
|
Минимальное рабочее давление |
бар |
15 |
|
Максимальная скорость с уплотнением типа A, V |
м/с |
1 |
|
Максимальная скорость с уплотнением типа R |
м/с |
15 |
|
Положение монтажа |
- |
любое |
|
Диапазон температур жидкости (стандартный) |
°C |
-20 ... +80 |
|
Диапазон вязкости рабочей жидкости |
сСт |
10 ÷ 400 |
|
Класс чистоты рабочей жидкости |
- |
Класс 20/18/15 по ISO 4406:1999 |
|
Рекомендуемая вязкость |
сСт |
25 |
Условное обозначение
|
1 |
- |
2 |
/ |
3 |
x |
4 |
- |
5 |
- |
6 |
|---|---|---|---|---|---|---|---|---|---|---|
|
MDR |
63 |
36/36 |
1300 |
BC |
A-0-0/1 |
| 1 | Тип устройства | MDR = Гидроцилиндры двустороннего действия по ISO 3320 |
| 2 | Диаметр поршня | 63 = 63 мм |
| 3 | Диаметр штока / диаметр второго штока (если необходимо) | 36/36 = 36 мм/36 мм |
| 4 | Ход гидроцилиндра | 1300 = 1300 мм |
| 5 | Способ монтажа |
BN = базовое исполнение BC = задняя проушина BCR = задняя проушина со сферическим шарниром BD = передний фланец BT = задний фланец BP = лапы BM = цапфы на промежуточной опоре |
| 6 | Уплотнения |
A = стандартное уплотнение R = для высоких скоростей V = для высокой температуры |
| Позиция переднего патрубка |
0 = сверху 1 = справа 2 = снизу 3 = слева |
|
| Позиция заднего патрубка |
0 = сверху 1 = справа 2 = снизу 3 = слева |
|
| Усиливающие проставки |
без обозначения = не требуется 1 = 50 мм |

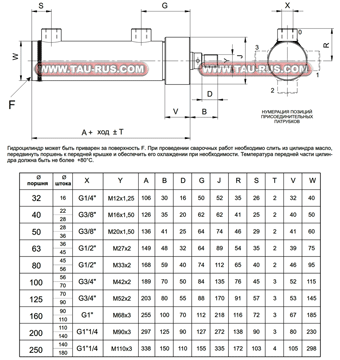

С габаритными и присоединительными размерами можно ознакомиться по ссылке.
