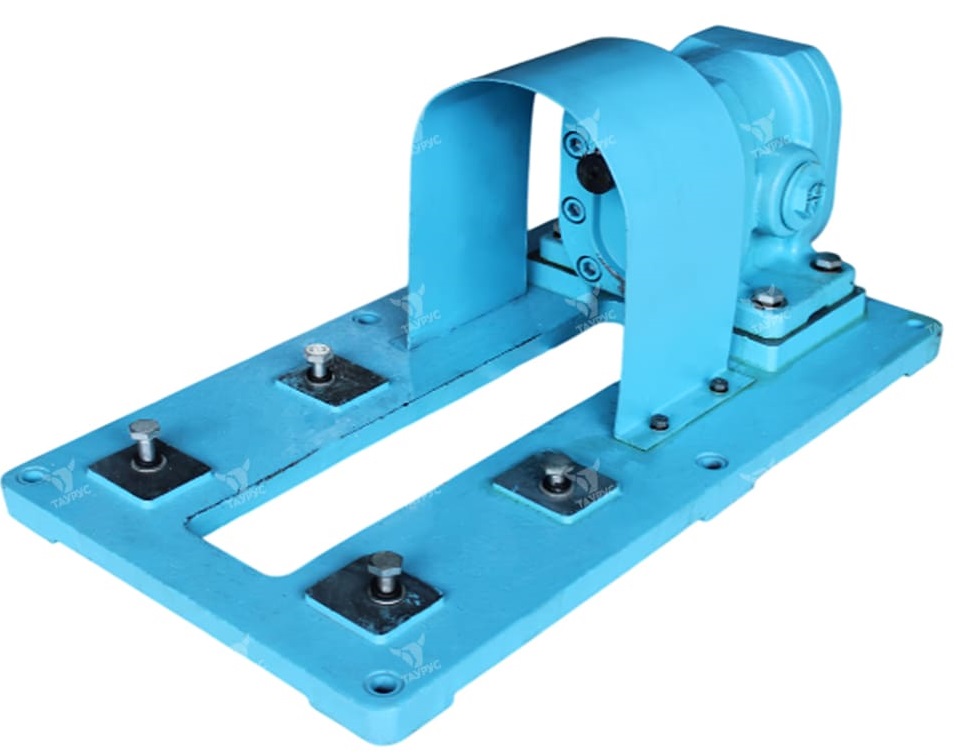

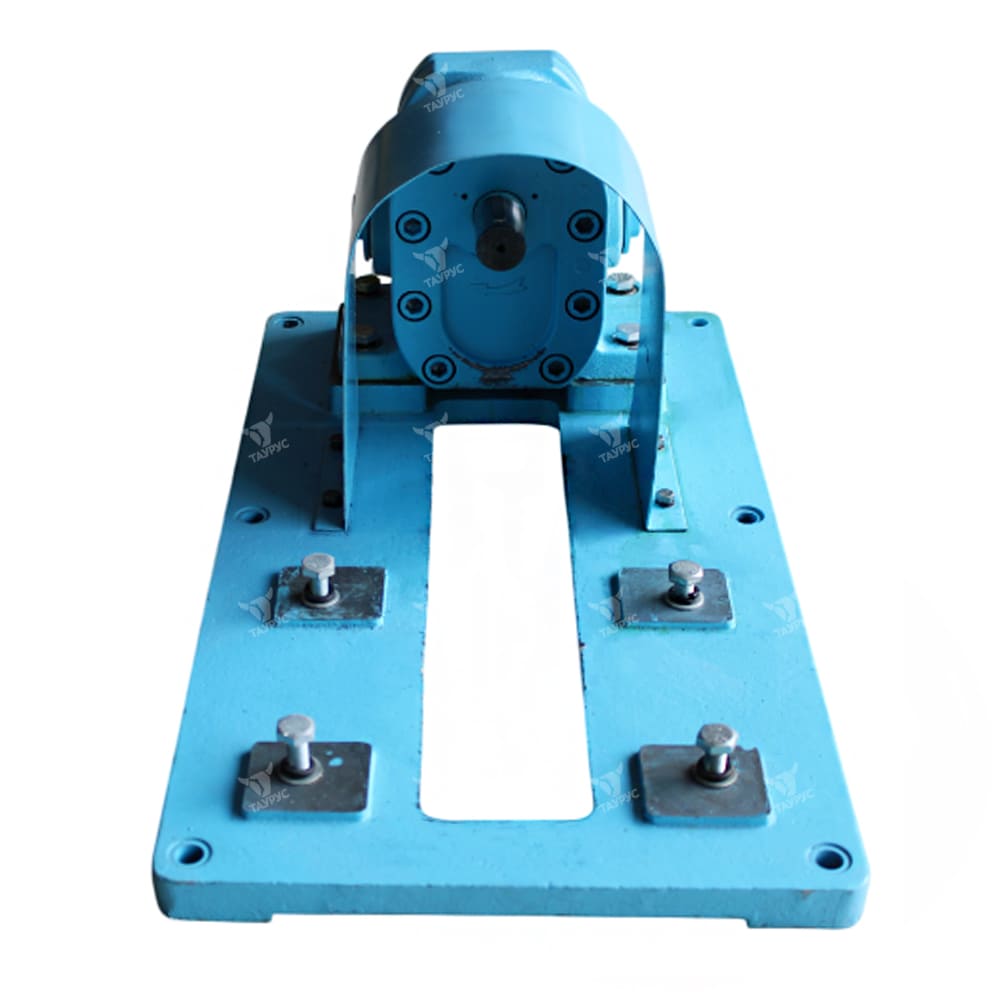

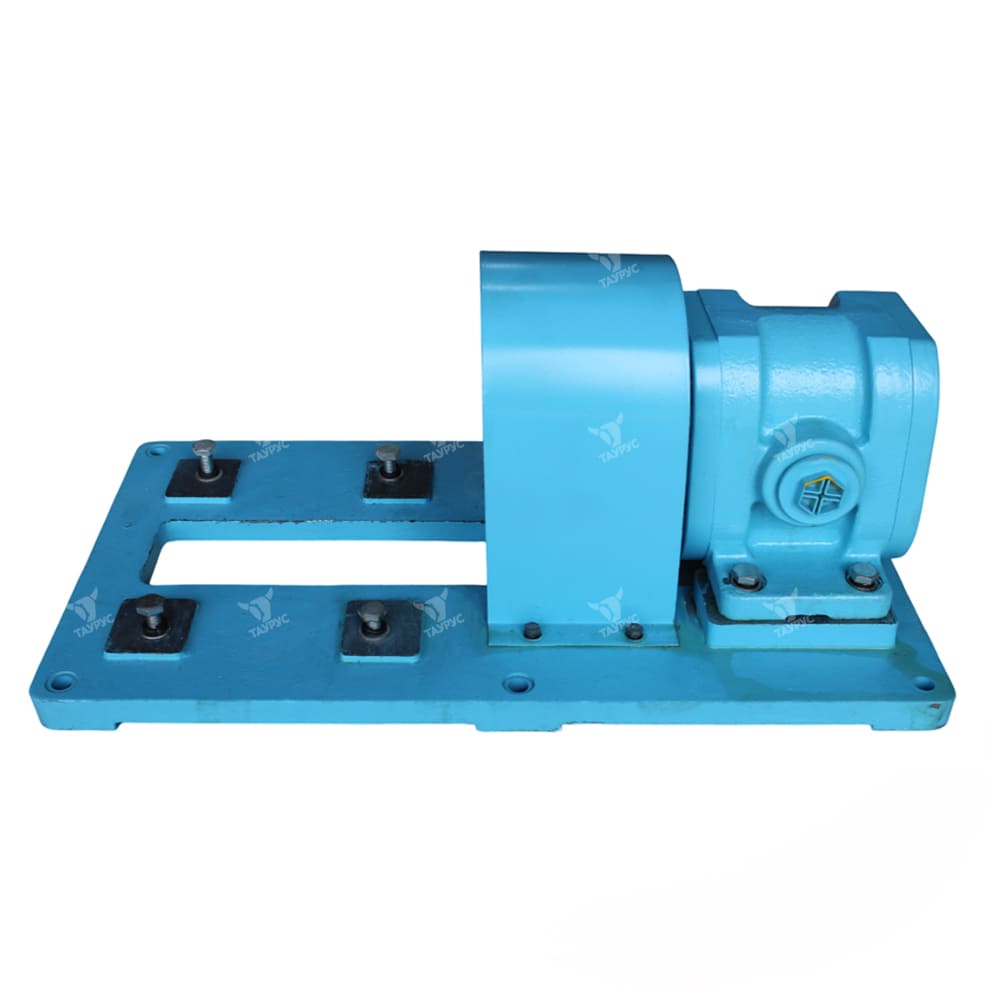

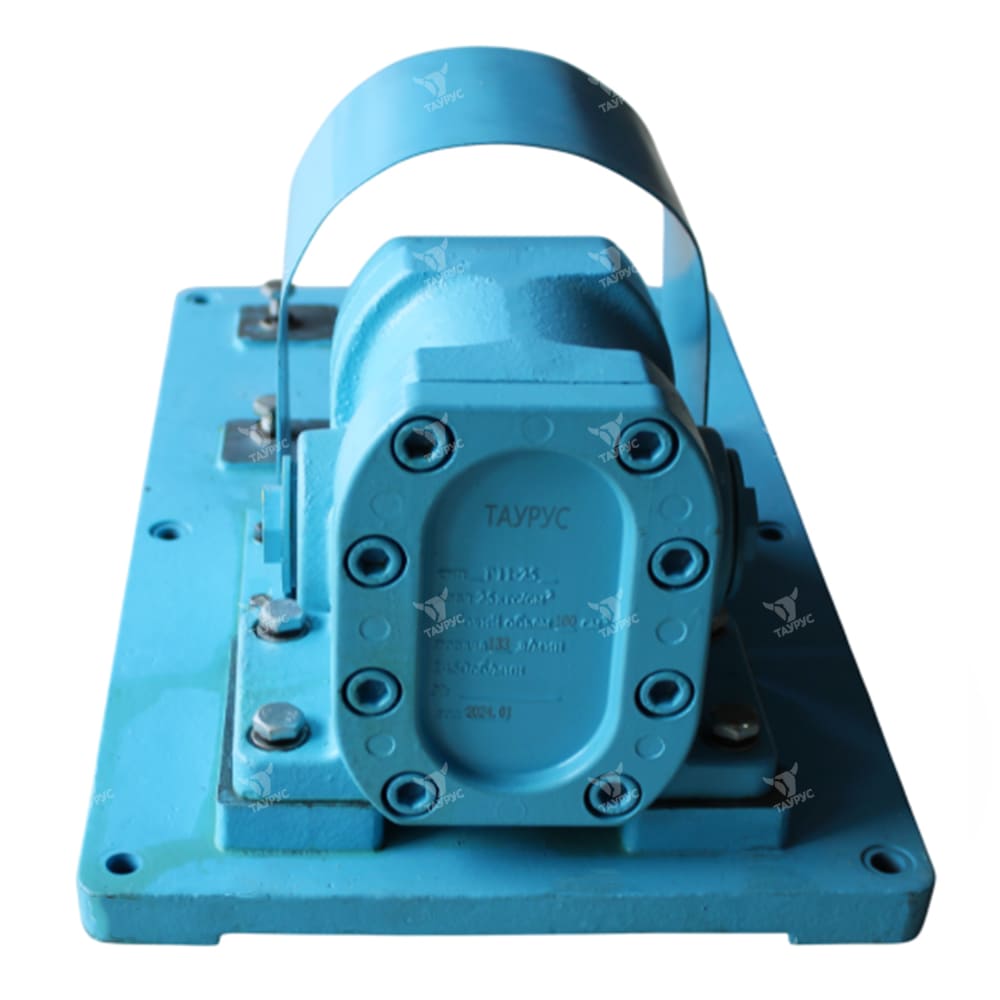

ДБГ11-2*(А) - Агрегаты насосные без электродвигателя, монтаж на плите

Описание агрегатов насосных без электродвигателя ДБГ11-2*(А)

Шестеренные гидравлические насосы ДБГ 11-2*(А) применяются в смазочных и гидравлических системах металлообрабатывающего оборудования, подъемников, прессов и других машин.

Насосные агрегаты ДБГ11-2*(А) предназначен для перекачивания технических масел и других жидкостей, обладающих смазывающей способностью, без механических примесей и не вызывающих коррозию рабочих органов насоса.

Насосы обеспечивают давление на выходе до 2,5 МПа.

Структура условного обозначения

1	-	2	3
ДБГ11	-	2	2А

1	Исполнение насоса по креплению	ДБГ11 = агрегат насосный на плите (без электродвигателя)
2	Группа насоса	2
3	Рабочий объем	2А = 11,2 см3 2 = 16 см3 3А = 22,4 см3 3 = 29,1 см3 4А = 40 см3 4 = 56 см3 5А = 80 см3 5 = 100 см3

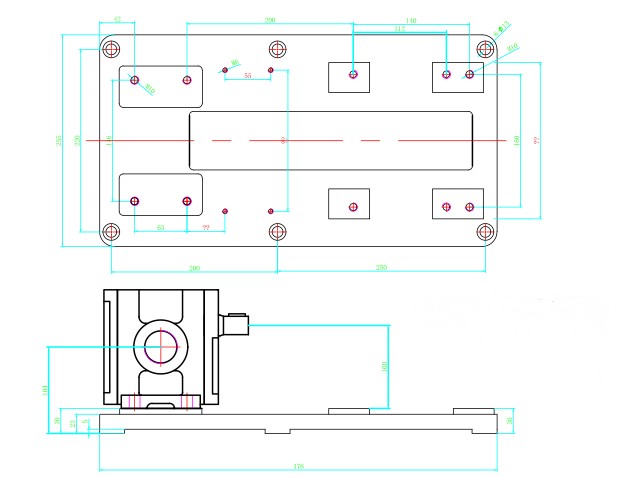

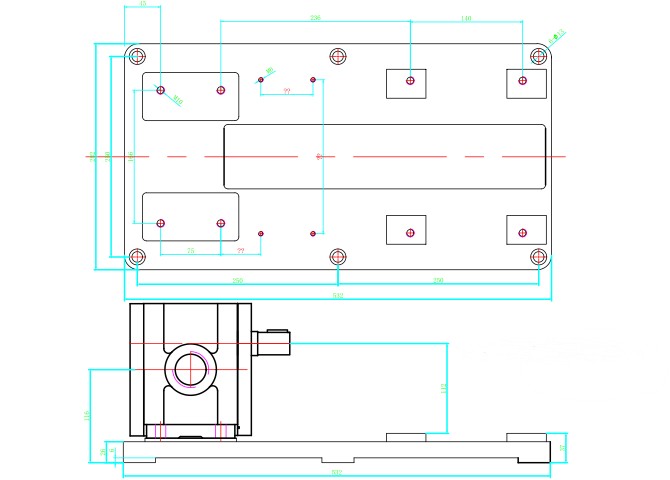

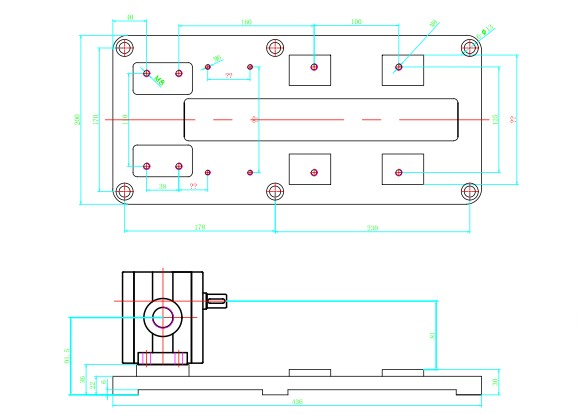

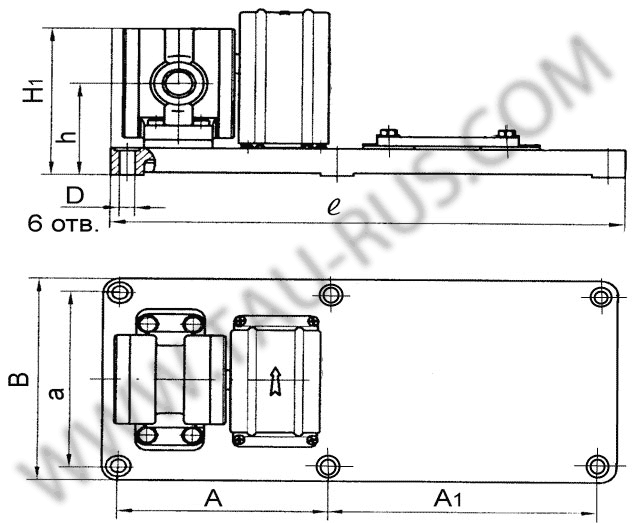

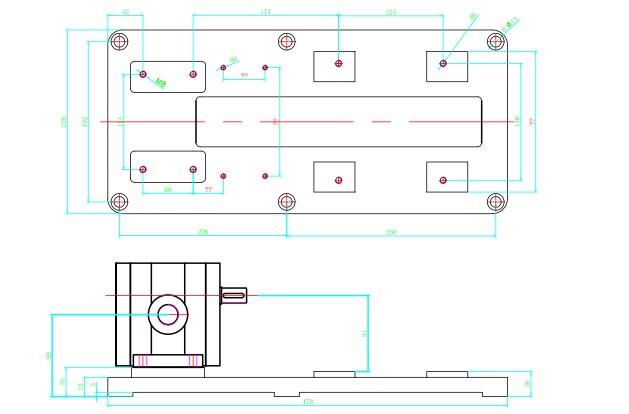

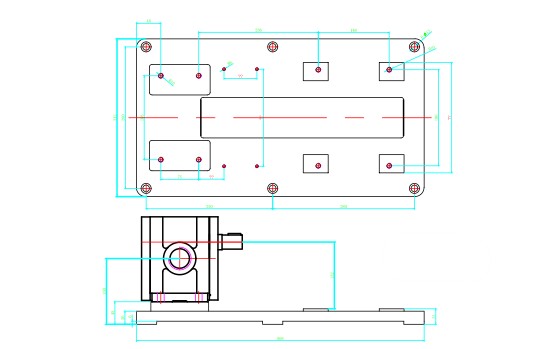

Габаритные и присоединительные размеры

Таблица габаритных размеров

Типоразмеры	Значение, мм
Типоразмеры	A	A₁	B	D	H₁	a	h	l
Насос ДБГ11-22А Насос ДБГ11-22	178	230	200	13	145	170	91,5	436
Насос ДБГ11-23А Насос ДБГ11-23	200	250	220	13	160	192	98	478
Насос ДБГ11-24А Насос ДБГ11-24	200	250	255	13	180	220	104	478
Насос ДБГ11-25А Насос ДБГ11-25	250	250 280	282 312	13	205 220	250 280	116 130	532 568

Параметры насосов ДБГ11-2*(А)

Наименование	ДБГ11-22А	ДБГ11-22	ДБГ11-23А	ДБГ11-23	ДБГ11-24А	ДБГ11-24	ДБГ11-25А	ДБГ11-25
Рабочий объём см3	11,2	16	22,4	29,1	40	56	80	100
Номинальная подача л/мин.	12	18	26	38	51,5	73	105	133
Коэф. подачи % не менее	76	78	80	82	89	90	91	92
КПД % не менее	54	56	64	68	72	74	76	77
Давлениена выходе, МПа номинальное максимальное	2,5 3,0
Давление на входе, МПа номинальное	не более - 0,02
Частота вращения, с-1 (об/мин) номинальное минимальная максимальное	24,0 (1450) 10,0 (600) 30,0 (1800)
