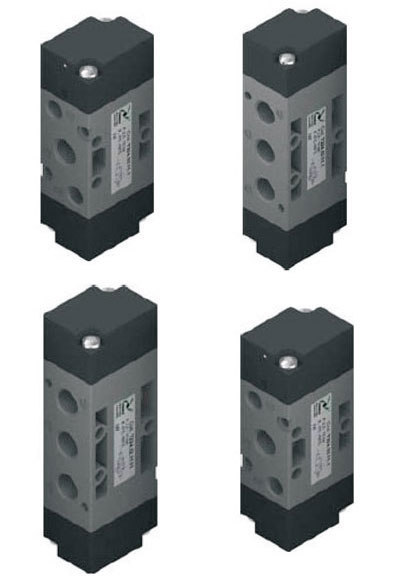

Распределители с пневматическим управлением. Серия T224 Techno-Eco. Присоединение G 1/4"
Распределители данной серии поставляются с пневматическим управлением; функционально они могут быть 3/2, 5/2 и 5/3-распределителями моно- или бистабильными.
Применяемые материалы:
- Корпус - технополимер
- Исполнительные механизмы - технополимер
- Золотники - закаленная никелированная сталь
- Уплотнения плунжеров - пербунан (NBR)
- Уплотнения - пербунан (NBR)
- Проставки - технополимер
- Пружина - нержавеющая сталь AISI 302
- Плунжеры - технополимер
-
Максимальный момент затяжки для фитингов::
- Резьба G1/4" - 9 Н*м
- Резьба G1/8" - 4 Н*м
-
Применение и обслуживание:
- Следите, чтобы рабочие условия (давление сжатого воздуха, температура и т.д.) соответствовали техническим требованиям. Добавление в сжатый воздух распыленного масла позволяет снизить износ уплотнений; надлежащая фильтрация сжатого воздуха предотвращает попадание внутрь распределителя частиц грязи и, как следствие, преждевременный выход его из строя. Используйте масло PNEUMOIL01 или MAGNAGC32 фирмы Castrol.
- Выхлопные порты 3 и 5 должны быть защищены от попадания через них в распределитель грязи и пыли, для чего в них устанавливаются глушители.
- В зависимости от условий эксплуатации ресурс распределителей составляет 10…15 миллионов циклов.
Технические характеристики пневмораспределителей серии T224 TECHNO-ECO
|
Схема |
Энергоноситель |
Максимальное рабочее давление, бар |
Рабочая температура, °С |
Расход при P1=6 бар с Δp=1 бар, нл/мин |
Условный проход, мм |
Порт управления |
Присоединение пилотного клапана |
|---|---|---|---|---|---|---|---|
|
3/2 5/2 |
Отфильтрованный сжатый воздух с маслом или без |
10 |
-5...+50 |
1050 |
8,5 |
G 1/4" |
G 1/8" |
|
5/3 |
Отфильтрованный сжатый воздух с маслом или без |
10 |
-5...+50 |
900 |
8,5 |
G 1/4" |
G 1/8" |
