Описание фильтроэлементов FPME
Фильтроэлементы FPME являются сменными элементами напорных фильтров FPM и предназначены для очистки рабочих жидкостей гидравлических машин (систем), к которым предъявляются повышенные требования.
Фильтрующие элементы доступны в стандартном варианте (S) или в варианте с повышенным сроком службы (L), который способен удерживать большое количество загрязняющих веществ. Для всех фильтрующих элементов разрушающая разность давлений составляет 20 бар.
Фильтрующие элементы FPME изготовлены из высокоэффективных фильтрующих материалов и поставляются в трех вариантах, в зависимости от необходимой степени очистки рабочей жидкости:
- FPME-F05S /10N и FPME-F05L /10N степень фильтрации 5 мкм полная (класс 6 по NAS 1638)
- FPME-F10S /10N и FPME-F10L /10N степень фильтрации 10 мкм полная (класс 7 по NAS 1638)
- FPME-F25S /10N и FPME-F25L /10N степень фильтрации 25 мкм полная (класс 8 по NAS 1638)
Структура обозначения
|
1 |
- |
2 |
3 |
/ |
4 |
5 |
|---|---|---|---|---|---|---|
|
FPME |
F10 |
S |
10 |
N |
| 1 | Тип устройства | FPME = фильтрующий элемент для фильтра FPM |
| 2 | Степень очистки |
F05 = ткань 5 мкм F10 = ткань 10 мкм F25 = ткань 25 мкм |
| 3 | Тип фильтрующего элемента |
S = Стандартный L = элемент с повышенным сроком службы |
| 4 | Номер серии | 10 (Габаритные и монтажные размеры остаются неизменными для серий с 10 по 19) |
| 5 | Уплотнения |
N = уплотнения NBR для минеральных масел (стандарт) V = уплотнения FPM для специальных типов жидкостей |

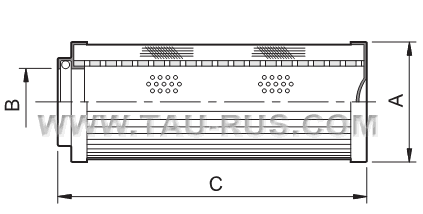

Габаритные размеры
|
Обозначение |
ØA |
ØB |
C |
Площадь |
|
Фильтроэлемент FPME-F05S /10N |
52 |
23,5 |
115 |
975 |
|
Фильтроэлемент FPME-F05L /10N |
52 |
23,5 |
210 |
1830 |
|
Фильтроэлемент FPME-F10S /10N |
52 |
23,5 |
115 |
975 |
|
Фильтроэлемент FPME-F10L /10N |
52 |
23,5 |
210 |
1830 |
|
Фильтроэлемент FPME-F25S /10N |
52 |
23,5 |
115 |
975 |
|
Фильтроэлемент FPME-F25L /10N |
52 |
23,5 |
210 |
1830 |
