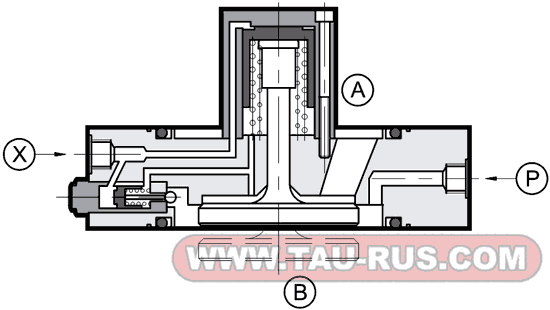

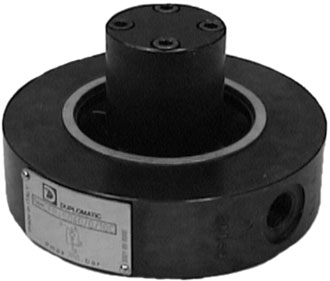

Описание клапанов CFP
Предназначены для установки непосредственно между всасывающим фланцем (соединённым с баком) и цилиндром.
Имеется версия с устройством предварительного открытия, подключенным к отверстию управления X, которое позволяет производить декомпрессию контура перед началом фазы поднятия в цилиндре.
Клапаны CFP могут иметь 7 различных размеров с максимальным расходом до 2500 л/мин.
Структура условного обозначения
|
1 |
- |
2 |
3 |
/ |
4 |
/ |
5 |
6 |
|---|---|---|---|---|---|---|---|---|
|
CFP |
S |
063 |
P |
10 |
N |
| 1 | Тип устройства | CFP = клапан наполнения с внешним управлением (то же самое, что клапан наполнительный, клапан заполнения). |
| 2 | Монтаж | S = межфланцевый монтаж |
| 3 | Номинальный размер |
032 = Ду 32мм 040 = Ду 40мм 050 = Ду 50мм 063 = Ду 63мм 080 = Ду 80мм 100 = Ду 100мм 125 = Ду 125мм |
| 4 | Устройство предварительного открытия |
0 = без устройства P = с устройством (недоступно для Ду 125мм) |
| 5 | Номер серии | 10 (габаритные и монтажные размеры остаются неизменными для серий от 10 до 19) |
| 6 | Уплотнения |
N = уплотнения NBR для минеральных масел (только для типоразмера 060, 080, 100, 125) V = уплотнения FPM для особых типов жидкостей (только для типоразмера 060, 080, 100, 125) |
Технические характеристики клапанов наполнения CFP
|
Код клапана |
CFP-S032 |
CFP-S040 |
CFP-S050 |
CFP-S063 |
CFP-S080 |
CFP-S100 |
CFP-S125 |
||
|---|---|---|---|---|---|---|---|---|---|
|
Номинальный размер |
Ду=32 |
Ду=40 |
Ду=50 |
Ду=63 |
Ду=80 |
Ду=100 |
Ду=125 |
||
|
Максим. расход (с Δp =0,3 бар и вязк. 50 сСт) |
л/мин |
160 |
250 |
400 |
600 |
1000 |
1600 |
2500 |
|
|
Максим. давление |
Отверстия P и B |
бар |
350 |
||||||
|
Отверстие X |
бар |
16 |
|||||||
|
Давление срабатывания A-B |
бар |
0,13 |
|||||||
|
Миним. давление управления |
бар |
8 |
|||||||
|
Масса |
кг |
1,2 |
1,7 |
2,4 |
3,4 |
5,2 |
11,7 |
19,6 |
|

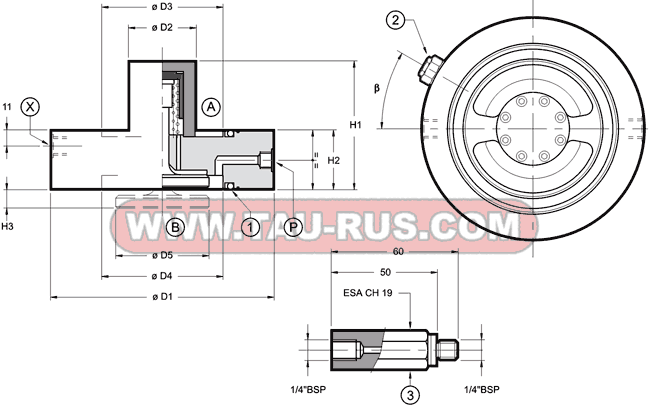

Габаритные размеры клапана CFP
B = Сторона цилиндра
P = Отверстие давления
X = Отверстие давления управления
1 = Уплотнения (см. таблицу)
2 = Устройство предварительного открытия (вариант /P)
3 = Удлинитель вместе с уплотнением (код 3406400001) для отверстия управления - заказывается отдельно
|
Код клапана |
D1,мм |
D2,мм |
D3,мм |
D4,мм |
D5,мм |
H1,мм |
H2,мм |
H3,мм |
Β |
p |
x |
|
Клапан наполнения CFP-S032 |
93 |
32 |
43 |
43 |
32 |
55 |
27 |
7,5 |
60° |
G1/4" |
G1/4" |
|
Клапан наполнения CFP-S040 |
108 |
39 |
54 |
57 |
41,5 |
60 |
28 |
10 |
45° |
G1/4" |
|
|
Клапан наполнения CFP-S050 |
128 |
43 |
73 |
73 |
53 |
72 |
29 |
12 |
45° |
G1/4" |
|
|
Клапан наполнения CFP-S063 |
143 |
50 |
87 |
87 |
63 |
83 |
34 |
13 |
45° |
G1/4" |
|
|
Клапан наполнения CFP-S080 |
169 |
56 |
107 |
107 |
80 |
97 |
38,5 |
17 |
45° |
G1/4" |
|
|
Клапан наполнения CFP-S100 |
212 |
69 |
130 |
130 |
100 |
118 |
44 |
22 |
45° |
G3/8" |
|
|
Клапан наполнения CFP-S125 |
248 |
88 |
150 |
168 |
127 |
155 |
51 |
30 |
- |
G3/8" |

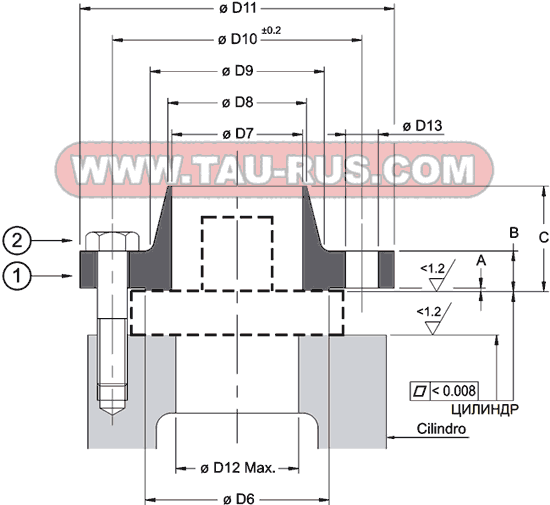

Установочные размеры для клапана CFP
Примечание 2: При использовании со стандартным типом соединительных фланцев UNI2284 - UNI2285 - UNI2286, необходимо установить специальные втулки на крепёжные болты для того, чтобы обеспечить правильную установку клапана.
Для получения информации об установке клапана с соединительным фланцем UNI, пожалуйста, проконсультируйтесь в нашем отделе технической поддержки.
1 = Рекомендуемые размеры соединительного фланца
2 = Крепёжные элементы (4 или 8 болтов, резьбу смотри табл. ниже)
|
Код клапана |
D6,мм |
D7,мм |
D8,мм |
D9,мм |
D10,мм |
D11,мм |
D12,мм |
D13,мм |
A,мм |
Β,мм |
С,мм |
Болты |
|
Клапан наполнения CFP-S032 |
88 |
42 |
48,3 |
88 |
110 |
150 |
42 |
18 |
3 |
18 |
45 |
М16 |
|
Клапан наполнения CFP-S040 |
102 |
53 |
60,3 |
102 |
125 |
165 |
56 |
18 |
26 |
62 |
||
|
Клапан наполнения CFP-S050 |
122 |
69 |
76,1 |
122 |
145 |
185 |
71 |
18 |
26 |
68 |
||
|
Клапан наполнения CFP-S063 |
138 |
82 |
88,9 |
138 |
160 |
200 |
86 |
18 |
28 |
72 |
||
|
Клапан наполнения CFP-S080 |
162 |
107 |
114,3 |
162 |
190 |
235 |
108 |
22 |
30 |
78 |
М20 |
|
|
Клапан наполнения CFP-S100 |
188 |
131 |
139,7 |
188 |
240 |
295 |
132 |
29 |
40 |
105 |
М27 |
|
|
Клапан наполнения CFP-S125 |
218 |
160 |
168,3 |
218 |
280 |
338 |
168 |
32 |
44 |
115 |
М30 |
