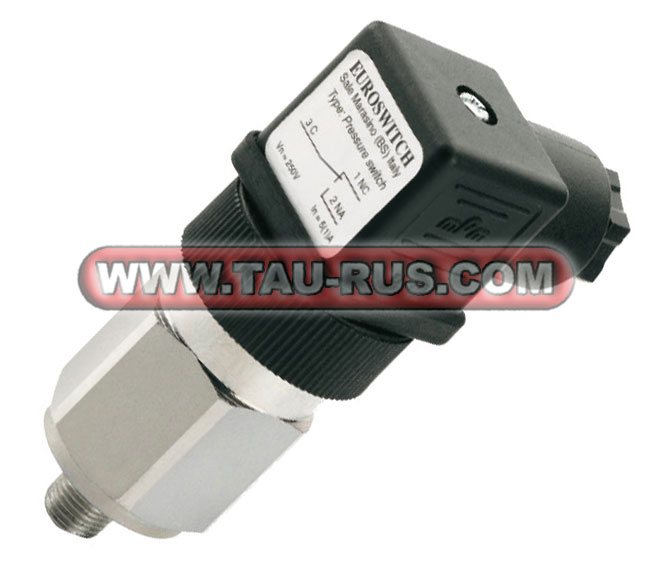

Мембранные настраиваемые реле давления EUROSWITCH 4920G22, 4920G23, 4920G20 трёхконтактного исполнения предназначены для контроля давления в системах смазки. Реле имеют шестигранный корпус, непроницаемую мембрану, серебряные контакты, регулировочную пружину. Материал корпуса - бронза / оцинкованная сталь, максимальная температура рабочей жидкости 80 °C, электрический контакт - однополюсный двойного срабатывания.
Реле давления EUROSWITCH 4920G22, 4920G23, 4920G20 аналогичны реле давления PSM.
Параметры реле давления EUROSWITCH 4920G22, 4920G23, 4920G20
|
Параметры |
Код заказа |
||
|---|---|---|---|
|
Реле 4920G20 |
Реле 4920G22 |
Реле 4920G23 |
|
|
Диапазон настройки, бар |
0,3-1,5 ± 0,15 |
1-12 ± 0,5 |
10-60 ± 2 |
|
Пиковое / максим. давление, бар |
300 / 150 |
||
|
Гистерезис |
10-30% в зависимости от настроенной величины |
||
|
Электрические характеристики |
5 (4) A / 14 В DC 5 (3) A / 125 В DC |
||
|
Число циклов срабатывания |
106 |
||
|
Уплотнение |
NBR + Teflon |
||
|
Масса, кг |
0,14 |
||

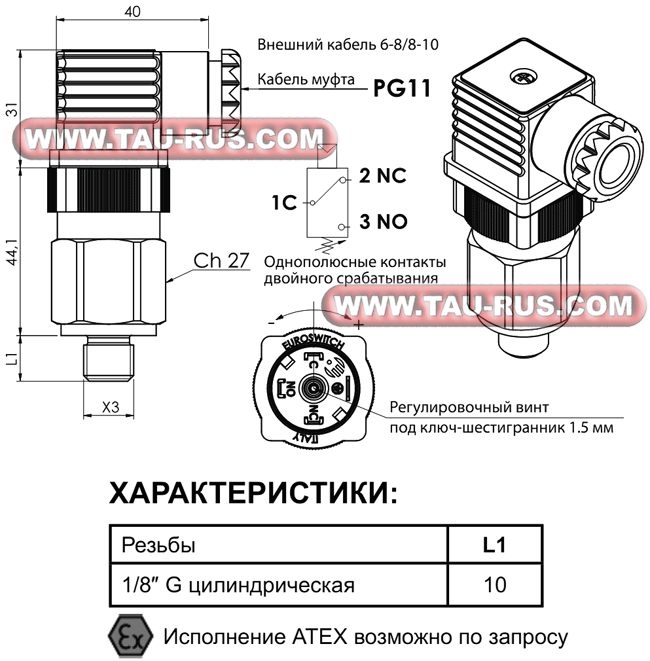

Устройство и размеры реле давления EUROSWITCH 4920G22, 4920G23, 4920G20
4920G22 - Реле давления регулируемое, НЗ+НО (переключающийся контакт), 1...12 бар, (гистерезис 10-30%), ~220В/5А, G1/8''нар., уплотнение FKM
4920G23 - Реле давления регулируемое, НЗ+НО (переключающийся контакт), 10...60 бар, (гистерезис 10-30%), ~220В/5А, G1/8''нар., уплотнение FKM
4920G20 - Реле давления регулируемое, НЗ+НО (переключающийся контакт), 0.3...1.5 бар, (гистерезис 10-30%), ~220В/5А, G1/8''нар., уплотнение FKM
