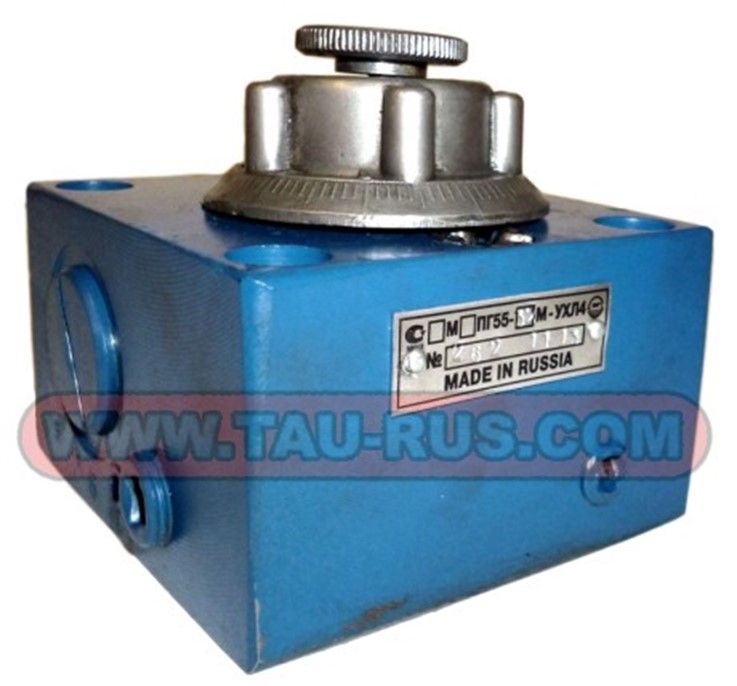

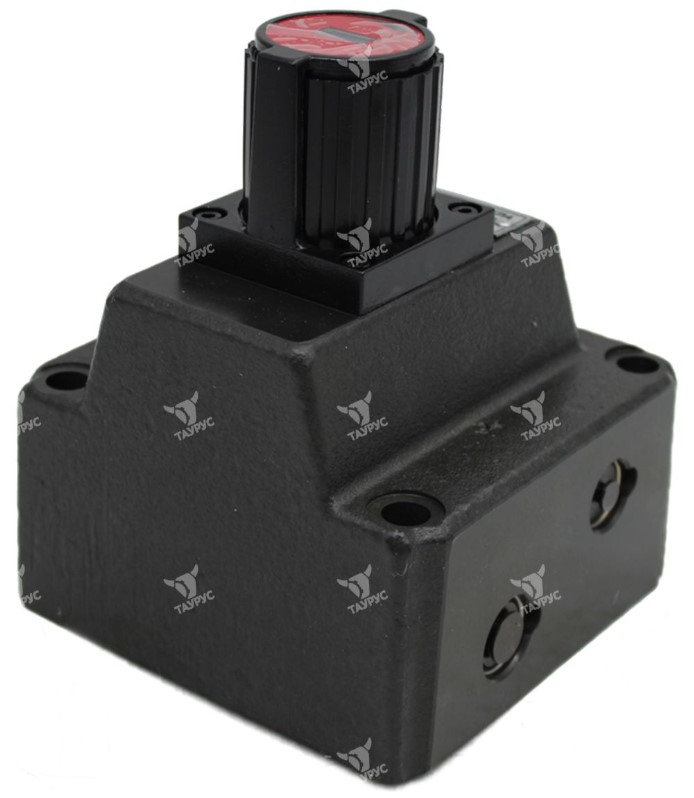

Описание регуляторов потока МПГ55-32М
В отличие от регуляторов типа МПГ55-2, состоящих из гидродросселя и редукционного клапана,, регуляторы расхода МПГ55-32 и МПГ55-34 имеют еще и обратный клапан для свободного пропускания рабочей жидкости в обратном направлении.
Регуляторы потока МПГ-55-32(34) работают на минеральных маслах с тонкостью фильтрации 25 мкм, вязкостью 10-200 сСт при температуре масла от +10 до +70 °С и температуре окружающей среды от +1 до +40 °С.
Регуляторы расхода МПГ 55-3 выпускаются на номинальное давление нагнетания 20 МПа и в зависимости от условного прохода, номинальный расход составляет:
- МПГ 55-32 - c условным проходом 10 мм и расходом до 32 л/мин;
- МПГ 55-34 - c условным проходом 16 мм и расходом до 120 л/мин.
Условное обозначение регулятора расхода МПГ55-3
|
1 |
2 |
3 |
4 |
|---|---|---|---|
|
МПГ55-3 |
2 |
М |
УХЛ4 |
| 1 | Тип регулятора расхода | МПГ55-3 |
| 2 | Условный проход |
2 - Ду=10 мм 4 - Ду=16 мм |
| 3 | Исполнение |
М - модернизированный без обозначения - стандартное исполнение |
| 4 | Климатическое исполнение по ГОСТ 15150 | УХЛ4, 04.1 |
Примечание: литера "М" ("модернизированный") в обозначении может и отсутствовать в маркировке данного регулятора, например:
- регулятор расхода МПГ 55-34 УХЛ4.

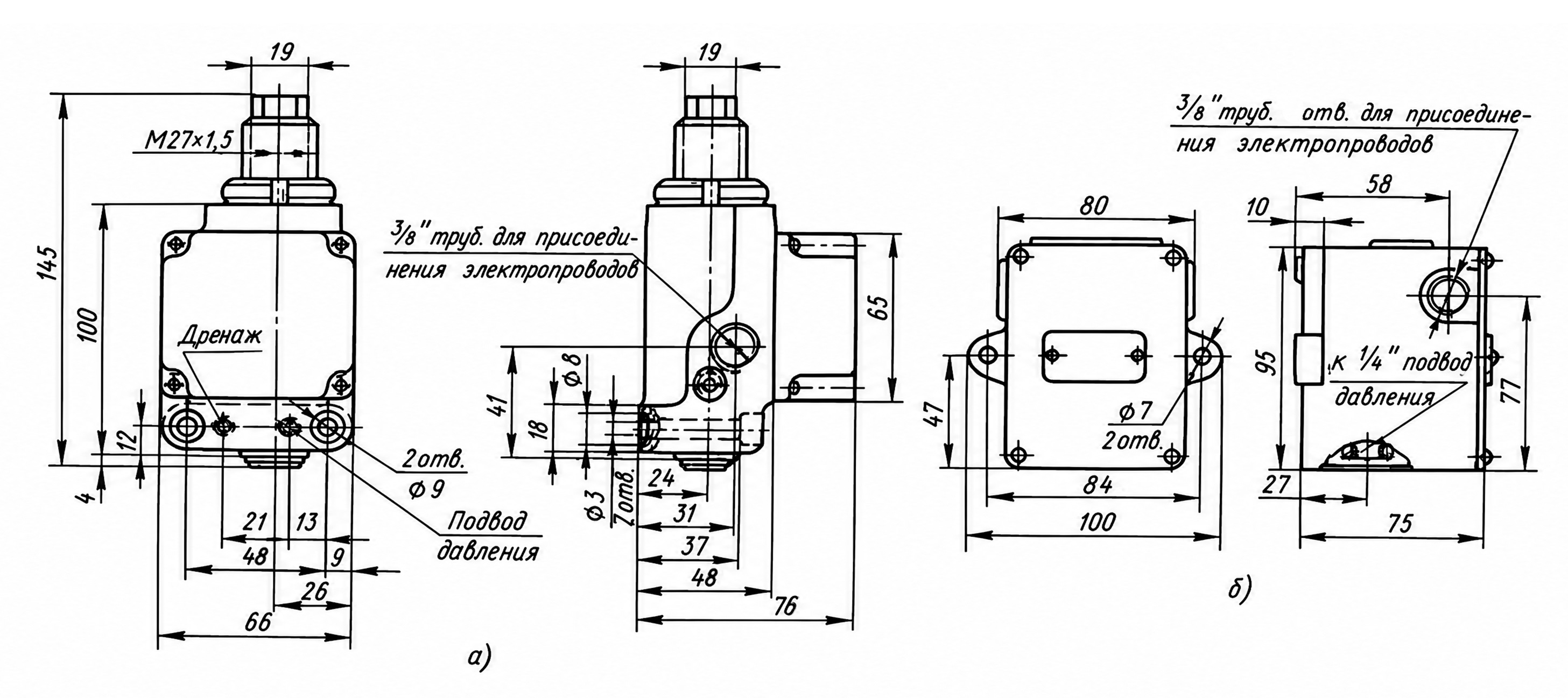

Габаритные и присоединительные размеры МПГ 55-32, МПГ 55-34
|
Модель |
Размеры, мм (дюймы) |
|||||||||||||||||
|
С |
D |
Е |
F |
Н |
J |
К |
L |
N |
Р |
Q |
S |
Т |
U |
V |
W |
X |
Y |
|
|
МПГ55-32 |
116 |
96 |
76,2 |
38,1 |
9,9 |
104,5 |
82,6 |
44,3 |
24 |
9,9 |
123 |
69 |
40 |
23 |
8,8 |
14 |
39 |
1 |
|
МПГ55-34 |
145 |
125 |
101,6 |
50,8 |
11,7 |
125 |
101,6 |
61,8 |
29,8 |
11,7 |
152 |
98 |
64 |
41 |
11 |
17,5 |
63 |
2 |
Параметры гидравлических регуляторов потока МПГ 55-32, МПГ 55-34
|
Обозначение |
Ду, мм |
Расход рабочей жидкости ном./мин./макс., л/мин |
Давление на входе ном./мин./макс., МПа |
Макс. давление на выходе, МПа |
Перепад давления на дросселе регулятора расхода не менее, МПа |
Расход утечек масла через полностью закрытый дроссель не более, см³/мин |
Допустимое отклонение установленного расхода не более, % |
Масса не более, кг |
|---|---|---|---|---|---|---|---|---|
| МПГ55-32М |
10 |
25 / 0,04 / 32 |
20 / 0,5 / 21,5 |
20 |
0,15 - 0,25 |
30 |
± 5 |
4,0 |
| МПГ55-34М |
16 |
100 / 0,09 / 120 |
70 |
7,5 |
