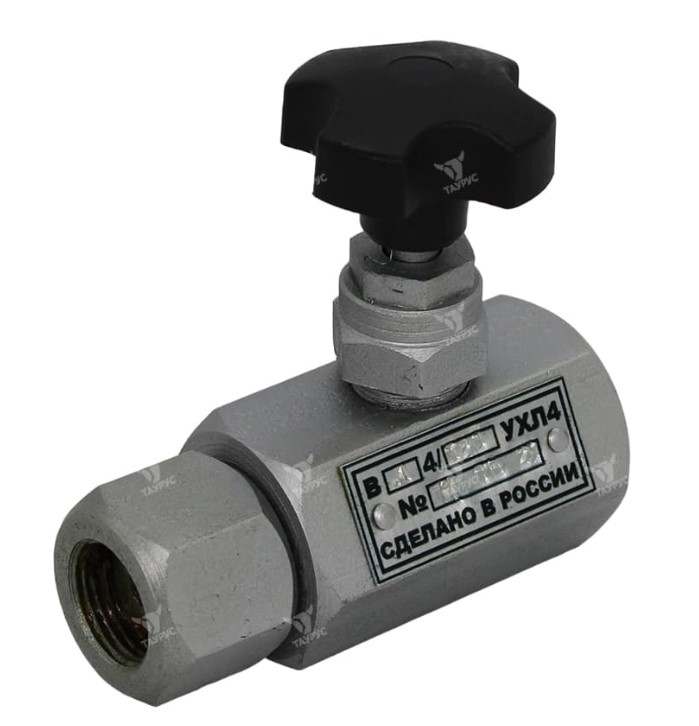

Описание гидровентилей В-4; ВМ-4; ВМ1-4; ВВ-4
По конструктивному исполнению гидровентили различаются:
В - универсальный
ВВ - встраиваемый
ВМ - кран-демпфер для манометра
ВМ1 - кран-демпфер для манометра c разгрузкой манометра на слив
Структура условного обозначения
|
1 |
- |
2 |
/ |
3 |
4 |
5 |
|---|---|---|---|---|---|---|
|
ВВ |
4 |
320 |
УХЛ |
4 |
| 1 | Конструктивное исполнение |
В - универсальный гидровентиль ВВ - встраиваемый гидровентиль ВМ - кран-демпфер для манометра ВМ1 - кран-демпфер для манометра c разгрузкой манометра на слив |
| 2 | Условный проход | 4 - 4 мм |
| 3 | Номинальное давление на входе |
320 - 32 МПа 500 - 50 МПа |
| 4 | Климатическое исполнение по ГОСТ 15150 | УХЛ |
| 5 | Категория размещения | 4, 04.1 |
Основные параметры гидровентилей ВМ-4/320, ВМ-4/500, ВМ1-4/5001, ВВ-4/320
|
Параметры |
Марка гидровентиля |
|||||
|---|---|---|---|---|---|---|
|
Вентиль В-4/320 |
Вентиль В-4/500 |
Вентиль ВМ-4/320 |
Вентиль ВМ-4/500 |
Вентиль ВМ1-4/500 |
Вентиль ВВ-4/320 |
|
|
Условный проход, мм |
4 |
|||||
|
Давление на входе номинальное / максимальное, МПа |
32 / 35 |
50 / 55 |
32 / 35 |
50 / 55 |
50 / 55 |
32 / 35 |
|
Расход рабочей жидкости номинальный / максимальный, л/мин |
6,3 / 25 |
- |
6,3 / 25 |
|||
|
Габаритные размеры, мм |
83*60*60 |
95*83*60 |
91*60 |
|||
|
Масса гидровентиля, кг |
0,58 |
0,71 |
0,85 |
0,24 |
||
ВВ-4/320 гидровентиль
- условный проход 4 мм;
- номинальное давление на входе 32 МПа;
- максимальный расход рабочей жидкости 25 л/мин;
- климатическое исполнение для умеренного и холодного климата;
- вес не более 0,24 кг.
ВМ1-4/500 кран-демпфер манометра
Основные параметры гидровентиля ВМ1-4/500:
- исполнение: кран-демпфер для манометра c разгрузкой манометра на слив;
- условный проход 4 мм;
- номинальное давление на входе 50 МПа;
- климатическое исполнение для умеренного и холодного климата;
- вес не более 0,85 кг.
