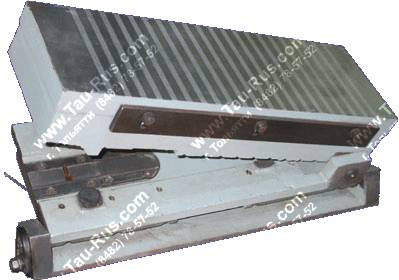

2С7208, 1С7208 - Плиты магнитные синусные поворотные

Описание плиты магнитной синусной поворотной 2С7208, 1С7208

Плита магнитная синусная поворотная 7208 предназначена для закрепления деталей из ферромагнитных материалов при их обработке на металлорежущих станках под различными углами.

Плита магнитная синусная 1С7208 одноповоротная состоит из двух основных узлов: нижнего основания и плиты магнитной. Плита магнитная включается поворотом рукоятки на 180°. Выключение плиты осуществляется обратным действием.

Плита магнитная синусная 2С7208 двухповоротная состоит из трёх основных узлов: нижнего основания, средней поворотной плиты и плиты магнитной. Магнитная плита имеет корпус, неподвижный магнитный блок, находящийся внутри корпуса и перемещаемый при переключении эксцентриковым валиком. Магнитные блоки состоят из полюсных пластин, между которыми располодены постоянные магниты. Плита магнитная включается поворотом рукоятки на 180°. Выключение плиты осуществляется обратным действием.

Рабочие характеристи поворотной плиты:
• точность угловой установки в поперечном направлении ±15 секунд
• точность угловой установки в продольном направлении ±25 секунд
• удельная сила натяжения не менее 30 Н/см²
• удельная сила притяжения от остаточного магнетизма не более 0,5 Н/см²

Основные параметры магнитной синусной плиты ГОСТ 16528-87

Обозначение	Площадь поверхности плиты (ВхL), мм	Межполюсное расстояние (t), мм	Угол поворота в продольном направлении, град	Угол поворота в поперечном направлении, град	Масса, кг
2С7208-0003 плита магнитная синусная	125х400	18	0-60	0-45	40
1С7208-0011 плита магнитная синусная	200х630	18	0-60(0-45)	-	110
