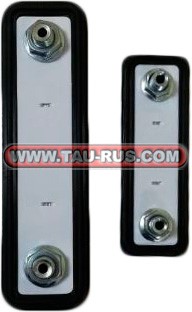

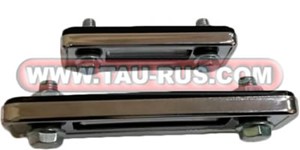

Описание индикаторов уровня масла с термометром
Индикаторы уровня жидкости LS применяются для визуального контроля уровня и температуры масла в баке гидростанций. Они устанавливаются снаружи бака на два болта через отверстия в резервуаре с жидкостью. Функционал и назначение у датчиков масла LS-3 и LS-5 одинаковый, отличие между ними заключается в размере корпуса и резьбе.

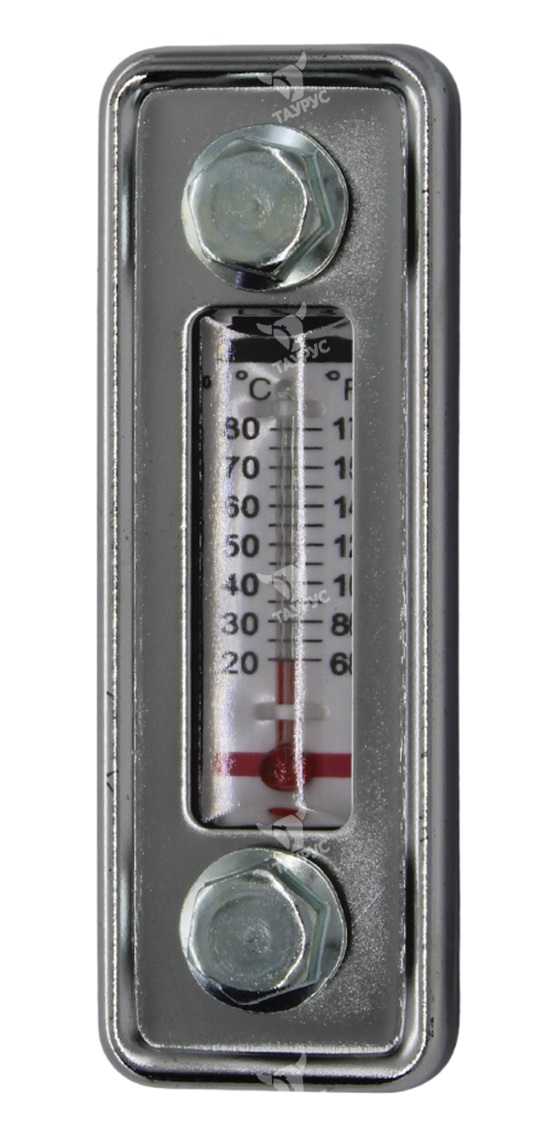

Шкала указателя уровня и термометр расположены в цилиндрическом корпусе из прозрачного полимера. С двух сторон корпус герметично закрыт крышками, в которых находятся отверстия под крепежные болты. Защиту индикатора от повреждений обеспечивает алюминиевая пластина. Датчики уровня масла LS-3, LS-5 поставляются в комплекте с двумя резиновыми уплотнительными шайбами под размер болтов для сохранения герметичности и предотвращения утечек из бака гидравлической станции через индикатор уровня.
Шкала указателя уровня и термометр расположены в цилиндрическом корпусе из прозрачного полимера. С двух сторон корпус герметично закрыт крышками, в которых находятся отверстия под крепежные болты. Защиту индикатора от повреждений обеспечивает алюминиевая пластина. Датчики уровня масла LS-3, LS-5 поставляются в комплекте с двумя резиновыми уплотнительными шайбами под размер болтов для сохранения герметичности и предотвращения утечек из бака гидравлической станции через индикатор уровня.
температурный режим от -20 до +80°C;
максимальное рабочее давление до 2 бар при температуре +80°C;
максимальный крутящий момент затяжки болтов 10 Н*м;
рекомендуемые гидравлические масла: HH,HM,HR,HV,HG согласно ISO6743/4.
максимальное рабочее давление до 2 бар при температуре +80°C;
максимальный крутящий момент затяжки болтов 10 Н*м;
рекомендуемые гидравлические масла: HH,HM,HR,HV,HG согласно ISO6743/4.
Габаритные и присоединительные размеры указателей уровня LS-3 и LS-5
|
Модель |
Размеры, мм |
Масса, кг |
|||||
|---|---|---|---|---|---|---|---|
|
A |
B |
C |
D |
E |
F |
||
|
LS-3 |
118 |
41 |
80 |
18 |
37 |
M10 |
0.18 |
|
LS-5 |
180 |
52 |
127 |
19.5 |
46 |
M12 |
0.33 |
Указатели уровня LT1P, LT2P, LT2TP, LV2E, LV/E1
Указатели уровня LG1, LG2, LG1T, LG2T
Указатели уровня YWZ-80, YWZ-127
Маркировки для заказа указателей уровня LS:
LS-3 - индикатор уровня масла с термометром, высота уровня 80 мм, резьба M10, температурный режим -20...+80C.
LS-5 - индикатор уровня масла с термометром, высота уровня 127 мм, резьба M12, температурный режим -20...+80C.
