Описание пневмораспределителей 3МП

Пневмораспределитель 3МП16(М)11П, 3МП25(М)11П трехлинейный сдвоенный с односторонним электропневматическим управлением, пневматическим возвратом и ручным дублированием потока сжатого воздуха предназначен для изменения потока сжатого воздуха в пневмоприводах кузнечно-прессовых и других машин, имеющих одноручные или педальные системы управления.

Распределители 3МП-16(М) 11 П, 3МП-25(М) 11 П работают на сжатом воздухе, очищенном не грубее 10 класса загрязненности по ГОСТ 17433—80 и содержащем распыленное масло вязкостью от 10 до 35 мм2/с (сСт) при температуре 50 ° С с концентрацией из расчета 1—2 капли на 1 м3 воздуха, приведенного к нормальным условиям (температуре 20 ° С).
Кузнечно прессовые машины оснащенные пневмораспределителями 3МП имеют двуручную или педальную систему управления.

Для ремонта пневмораспределителя можно приобрести:

ремонтный комплект 3МП16М, 3МП25М;
пластины-глушители;
катушки электромагнитные (соленоиды);
управляющие пневмоклапаны П-ЭПР3.612 и П-ЭПР3.615

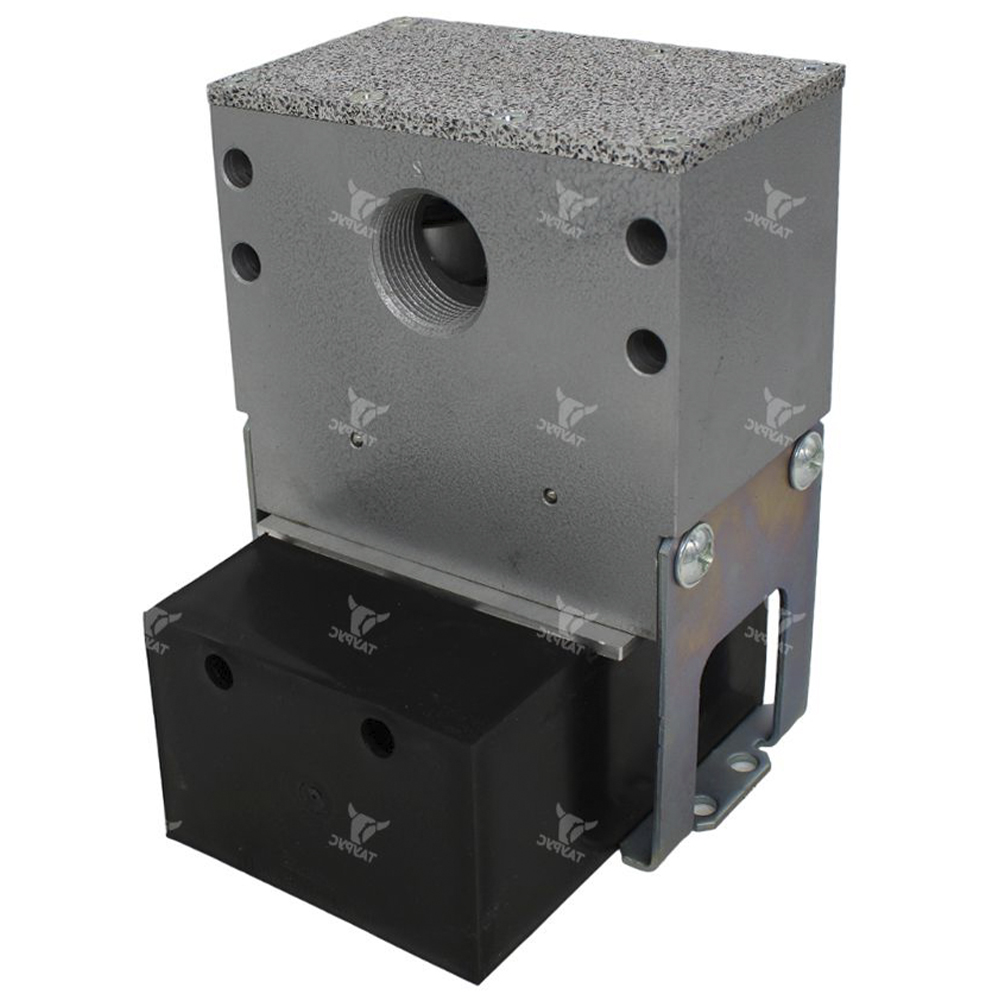

Пневмораспределитель 3МП 16-11П, 3МП16-12П

Технические характеристики пневмораспределителей ЗМП

Параметр	Нормы для исполнений
Параметр	Распределитель 3МП-16М	Распределитель 3МП-25М
Номинальное давление, МПа	1,0	1,0
Условный проход, мм	16	25
Остаточное давление воздуха на входе при опоражнивании его через одну секцию при давлении 0,5 МПа, МПа, не более	0,032	0,032
Пропускная способность пневматической линии "вход-выход", Кv, м³/ч, не менее	5,0	7,0
Пропускная способность пневматической линии "выход-атмосфера", Кv, м³/ч, не менее	8,0	11,0
Потребляемая мощность, Вт, не более	20,0	20,0
Максимальное число срабатываний в минуту при давлении 0,63 МПа	100	90
Время включения при давлении 0,63 МПа, с, не более	0,06	0,06
Общая утечка из полостей распределителя, см3/мин, не более	1000	1200
Электрическое напряжение постоянного тока, В	24, 110	24, 110
Полный средний ресурс, циклов, не менее	2 х 10⁶	2 х 10⁶
Средняя наработка до отказа, циклов, не менее	1 х 10⁶	1 х 10⁶
Масса пневмораспределителя, кг	4,8	5,1
Присоединительные резьбы по ГОСТ6111-52: вход D1 выход D2	K1/2" K3/4"	K1" K1 1/4"

Устройство и принцип работы пневмораспределителей 3МП

Распределитель выполнен в виде двух соединенных в одно целое клапанных секций, каждая из которых управляется посредством своего пилотного трехлинейного распределителя с электромагнитным управлением.

Для контроля неисправности каждой из трехлинейных секции к их полостям пневмоусилителей подключен сигнализатор, состоящий из двух поршней и микропереключателей.

Электрическое управление каждой секцией осуществляется по самостоятельной цепи, посредством разъема. Подключение распределителя к цепям пневмопитания должно осуществляться гибким или жестким трубопроводом с внутренним сечением соответствующим условному проходу распределителя.

Принцип работы сдвоенных клапанов 3МП-16(25,40) 11П(12П):
при подаче электрического сигнала на электромагниты пилотных распределителей сжатый воздух поступает в полости пневмоусилителей обоих секций, клапанные блоки перемещаются к нижним седлам и перекрывают их, воздух поступает на выход распределителя.

Если одна из секций не включилась (не выключилась), то на выходе распределителя давление не будет превышать 0,09 МПа, т.к. сжатый воздух будет стравливаться через глушитель другой секции в атмосферу, при этом электрическая цепь сигнализатора разомкнется.
