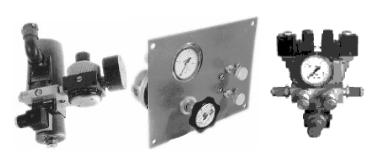

Описание пневмоблоков ПБУ1, ПБУ2, ПБУ3
Основные характеристики
Функции, выполняемые пневмоблоками ПБУ1 и ПБУ2:
- регулирование давления;
- контроль давления;
- управление подачей сжатого воздуха;
- регулирование скорости движения пневмопривода вперед и назад.
Функции, выполняемые пневмоблоком ПБУ3:
- регулирование давления;
- контроль давления;
- управления подачей сжатого воздуха;
- сигнализация отклонения давления от заданного диапазона.
|
Параметр |
Нормы для типоразмеров |
||
|---|---|---|---|
|
ПБУ1 |
ПБУ2 |
ПБУ3 |
|
|
Условный проход |
6 |
10 |
2,5 |
|
Номинальное давление, МПа (кгс/см2) |
1,0 (10,0) |
||
|
Минимальное давление, МПа (кгс/см2) |
0,25 (2,5) |
0,14(1,4) |
|
|
Электрическое напряжение, В |
|
||
|
Номинальный расход воздуха (при давлении на выходе 0,4 МПа), м3/мин., не менее |
0,3 |
0,5 |
0,1 |
|
Максимальное число срабатываний, n/мин |
100 |
||
|
Время срабатывания, с, не более |
|
|
|
|
Масса, кг, не более |
1,85 |
3,0 |
1,92 |
Структура условного обозначения
|
1 |
2 |
3 |
4 |
5 |
|---|---|---|---|---|
|
ПБУ |
1 |
1 |
2 |
УХЛ4 |
| 1 | Тип устройства | ПБУ = пневмоблок управления |
| 2 | Условный проход |
1 = условный проход 6 мм 2 = условный проход 10 мм 3 = условный проход 2,5 мм |
| 3 | Род тока |
1 = постоянный; 2 = переменный с частотой 50 Гц; 3 = переменный с частотой 60 Гц. |
| 4 | Величина электрического напряжения |
1 = 12В; 2 = 24В; 3 = 36В; 4 = 48В; 5 = 110В; 6 = 220В: 7 = 380В |
| 5 | Климатическое исполнение и категория размещения (4) по ГОСТ 15150 | УХЛ4, О4 |
Указания по применению
Пневмоблоки работают на сжатом воздухе, имеющем класс загрязненности не грубее 10 по ГОСТ17433-80, содержащем распыленное масло вязкостью 10-35 мм 2/с (сСт) при температуре 50 оС с концентрацией из расчета 2-4 капли на 1 м3 воздуха, приведенного к нормальным условиям.
