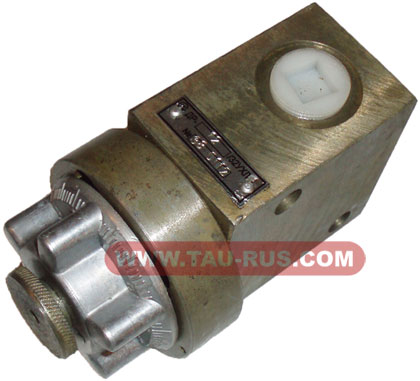

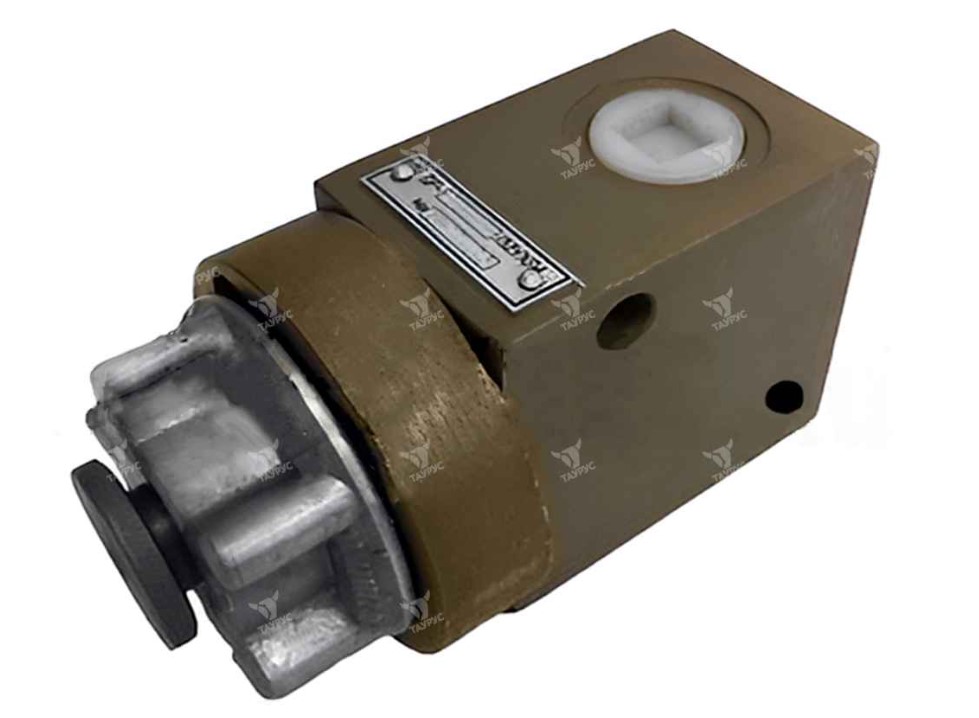

Описание гидродросселей ДК; ДКС; ДР; ДРС
По виду управления гидродроссели ДК, ДК-С, ДР, ДР-С относятся к устройствам с ручным управлением.
По типу присоединения к гидролинии дроссели делятся на:
- с резьбовым присоединением ДК, ДР;
- со стыковым присоединением ДК-С, ДР-С.
Структура условного обозначения гидродросселей ДР, ДК
|
1 |
- |
2 |
3 |
4 |
5 |
|---|---|---|---|---|---|
|
ДР |
С |
12 |
УХЛ |
4 |
| 1 | Конструктивное исполнение дросселя |
ДР - обеспечивает свободный проход рабочей жидкости в одном из направлений ДК - обеспечивает свободный проход рабочей жидкости в обоих направлениях |
| 2 | По типу присоединения |
C - стыковое без обозначения - резьбовое |
| 3 | Условный проход, в мм |
12 20 32 |
| 4 | Климатическое исполнение по ГОСТ 15150 | УХЛ |
| 5 | Категория размещения | 4, 04.1 |
Основные параметры гидродросселей ДК, ДК-С, ДР, ДР-С
|
Марка дросселя |
Параметры и их значение |
|||||
|---|---|---|---|---|---|---|
|
Условный проход, мм |
Давление нагнетания ном. / макс., МПа |
Расход рабочей жидкости ном. / макс., л/мин |
Масса, кг |
Габаритные размеры, мм |
||
|
Дроссель ДК-12 |
12 |
32 / 35 |
25 / 40 |
5,0 |
150*106*75 |
|
|
Дроссель ДКС-12 |
5,0 |
150*94*80 |
||||
|
Дроссель ДР-12 |
2,95 |
195*75*75 |
||||
|
Дроссель ДРС-12 |
3,65 |
145*80*75 |
||||
|
Дроссель ДК-20 |
20 |
63 / 100 |
6,8 |
175*120*75 |
||
|
Дроссель ДКС-20 |
6,8 |
170*99*100 |
||||
|
Дроссель ДР-20 |
3,5 |
160*85*75 |
||||
|
Дроссель ДРС-20 |
4,8 |
175*100*75 |
||||
|
Дроссель ДК-32 |
32 |
160 / 250 |
12,7 |
210*155*75 |
||
|
Дроссель ДКС-32 |
12,7 |
200*118*122 |
||||
|
Дроссель ДР-32 |
6,2 |
178*110*75 |
||||
|
Дроссель ДРС-32 |
7,2 |
190*122*75 |
||||

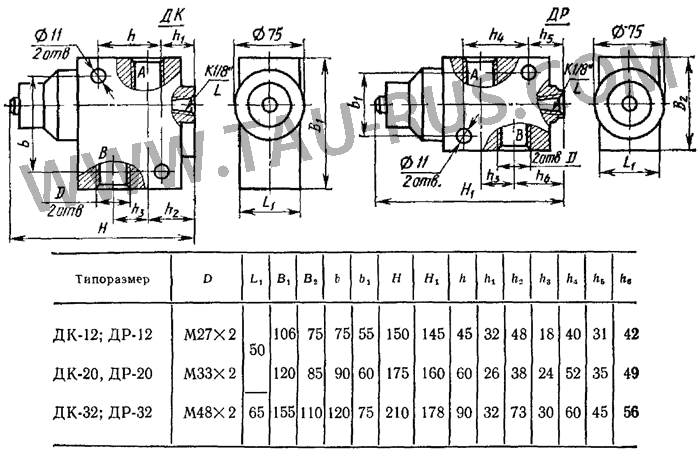

Габаритные и присоединительные размеры дросселей ДК, ДР (резьбовое присоединение)
|
Типоразмер |
D |
L1 |
B1 |
B2 |
b |
b1 |
H |
H1 |
h |
h1 |
h2 |
h3 |
h4 |
h5 |
h6 |
|
ДК-12; ДР-12 |
М27Х2 |
50 |
106 |
75 |
75 |
55 |
150 |
145 |
45 |
32 |
48 |
18 |
40 |
31 |
42 |
|
ДК-20, ДР-20 |
МЗЗХ2 |
120 |
85 |
90 |
60 |
175 |
160 |
60 |
26 |
38 |
24 |
52 |
35 |
49 |
|
|
ДК-32; ДР-32 |
М48Х2 |
65 |
155 |
110 |
120 |
75 |
210 |
178 |
90 |
32 |
73 |
30 |
60 |
45 |
56 |

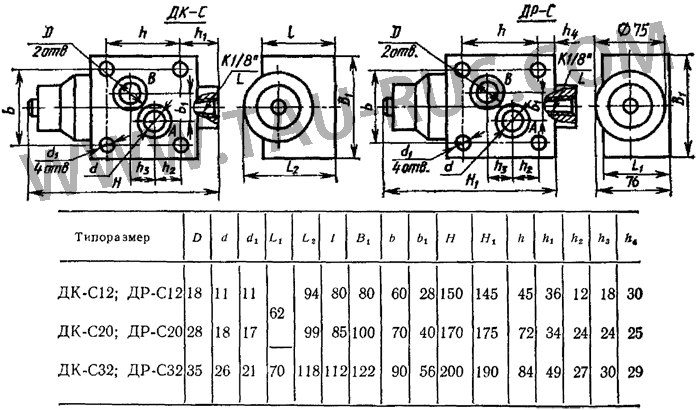

Габаритные и присоединительные размеры дросселей ДК-С, ДР-С (стыковое присоединение)
.jpg "Чертёж гидродросселей ДКС и ДРС (ДК-C12, ДР-C12, ДКC-20, ДР-C-20, ДК-C32, ДР-C-32)")
|
Типоразмер |
D |
d |
d1 |
L1 |
L2 |
l |
B1 |
b |
b1 |
H |
H1 |
h |
h1 |
h2 |
h3 |
h4 |
|
ДК-С12; ДР-С12 |
18 |
11 |
11 |
62 |
94 |
80 |
80 |
60 |
28 |
150 |
145 |
45 |
36 |
12 |
18 |
30 |
|
ДК-С20, ДР-С20 |
28 |
18 |
17 |
99 |
85 |
100 |
70 |
40 |
170 |
175 |
72 |
34 |
24 |
24 |
25 |
|
|
ДК-С32; ДР-С32 |
35 |
26 |
21 |
70 |
118 |
112 |
122 |
90 |
56 |
200 |
190 |
84 |
49 |
27 |
30 |
29 |
Пример условного обозначения дросселя гидравлического для пропускания рабочей жидкости в одном направлении, с условным проходом 20 мм, на номинальное давление 32 МПа, с резьбовым присоединением к гидролинии, для районов с умеренным и холодным климатом, категория размещения 4:
Гидродроссель ДР-20 УХЛ4.
