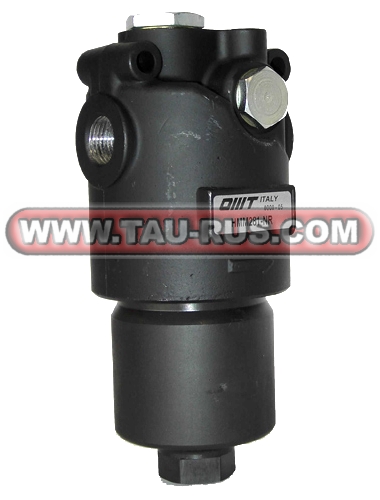

Описание напорных фильтров HMM
Напорные фильтры HMM предназначены для резьбового или фланцевого монтажа, рабочее давление которого не превышает 220 бар (22 МПа), расход не более 170 л/мин и тонкость фильтрации от 3 мкм до 125 мкм. По желанию, фильтры могут быть оснащены манометром и реле давления, контролирующими степень загрязнения основного фильтроэлемента. Благодаря надежному качеству материалов фильтроэлементов, фильтрация гидрожидкости имеет более длительный срок. При надобности фильтроэлемент может быть заменен на новый, который вы можете заказать в нашей компании.
Фильтры HMM работают при температурах от -20 до +95°C и с минеральным и маслами HM, HH, HR, HG, HV по ISO 6743/4. Байпасный клапан и индикатор загрязнения изготовлены из латуни, головка корпуса алюминиевая, корпус и обратный клапан стальные, уплотнения NBR и витон. Торцевые крышки и поддерживающая трубка фильтроэлемента сделаны из гальванизированной стали, а поддерживающая сетка еще и с эпоксидированным покрытием.
Технические характеристики напорных фильтров HMM
|
Код фильтра |
Расход (л/мин при ΔP = 3 бар) |
Тонкость фильтрации (мкм) |
Присоединительная резьба G |
|---|---|---|---|
|
HMM281F10XNR |
35 |
10 |
1/2" |
|
HMM281F25XNR |
50 |
25 |
1/2" |
|
HMM282F10XNQ |
55 |
10 |
1/2" |
|
HMM282F25XNR1 |
80 |
10 |
1/2" |
|
HMM283F10XNR1 |
70 |
10 |
3/4" |
|
HMM283F25XNR1 |
95 |
25 |
3/4" |
|
HMM422F10XNR1 |
135 |
10 |
1" |
|
HMM422F25XNR1 |
170 |
25 |
1" |
Структура обозначений напорных фильтров HMM
|
1 |
2 |
3 |
4 |
5 |
6 |
|---|---|---|---|---|---|
|
HMM238 |
F03 |
Y |
N |
S |
3 |
| 1 | Типоразмер |
HMM281 HMM282 HMM283 HMM421 HMM422 |
| 2 | Фильтроэлемент |
без обозначения = без фильтроэлемента C10^ = 10 мкм картон с пропиткой, Βx > 2 C25^ = 10 мкм картон с пропиткой, Βx > 2 F03 = 3 мкм химволокно, Βx > 200 F06 = 6 мкм химволокно, Βx > 200 F10 = 10 мкм химволокно, Βx > 200 F25 = 25 мкм химволокно, Βx > 200 T10 = 10 мкм нержавеющая сетка (Aisi304) T25 = 10 мкм нержавеющая сетка (Aisi304) |
| 3 | Перепад давления на фильтроэлементе |
X - 20 бар для фильтров с байпасом Y - 210 бар для фильтров без байпаса |
| 4 | Уплотнения |
N - NBR V - витон |
| 5 | Байпасный клапан |
S - без клапана R - клапан с Δp 6 бар2 P - с обратным клапаном Q - с обратным клапаном и байпасом *Опции P, Q не доступны для версии "Pall" и HPM28 |
| 6 | Присоединение |
без обозначения = 1/2" BSP (HMM28), 3/4" BSP (HMM42) 1 = 3/4" BSP (HMM28), 1" BSP (HMM42) 2 = 1/2" NPT (HMM28), 3/4" NPT (HMM42) 3 = 3/4" NPT (HMM28), 1" NPT (HMM42) 4 = SAE8 3/4" - 16UNF (HMM28), SAE12 11/16" - 12UN (HMM42) 5 = SAE8 11/16" - 16UNF (HMM28), SAE12 11/16" - 12UN (HMM42) 6 = 3/4" SAE-3000PSIM 7 = 1" SAE-3000PSIM 8 = 3/4" SAE-3000PSI/UNC 9 = 1" SAE-3000PSI/UNC |

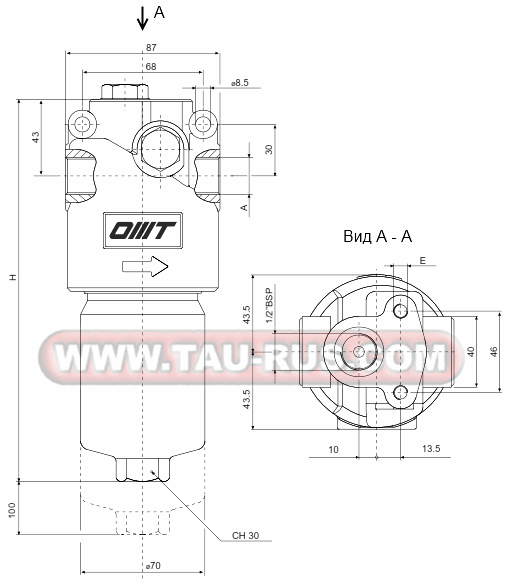

Габаритные размеры фильтров HMM28
|
Тип |
Резьбовые соединения |
Длины |
||
|
А |
Е (глубина 15 мм) |
H (мм) |
Длина OMT / Pall |
|
|
без обозначения |
1/2" BSP |
M 8 |
- |
- |
|
1 |
3/4" BSP |
M 8 |
189 |
HMM281_ |
|
2 |
1/2" NPT |
5/16" UNC |
219 |
HMM282_ |
|
3 |
3/4" NPT |
5/16" UNC |
319 |
HMM283_ |
|
4 |
SAEB-3/4" - 16UNF |
5/16" UNC |
- |
- |
|
5 |
SAE12 - 1 1/16" - 12UN |
5/16" UNC |
- |
- |
Рекомендуемые величины расходов (фильтроэлемент из стекловолокна)
|
HMM |
Фильтроэлемент |
Расход (л/мин) серия X |
Расход (л/мин) серия Y |
Вес (кг) |
|
281 |
F03 |
17 |
15 |
2,65 |
|
281 |
F06 |
20 |
18 |
2,65 |
|
281 |
F10 |
35 |
33 |
2,65 |
|
281 |
F25 |
50 |
47 |
2,65 |
|
282 |
F03 |
26 |
22 |
3,2 |
|
282 |
F06 |
40 |
29 |
3,2 |
|
282 |
F10 |
55 |
50 |
3,2 |
|
282 |
F25 |
80 |
70 |
3,2 |
|
283 |
F03 |
38 |
32 |
4,7 |
|
283 |
F06 |
50 |
40 |
4,7 |
|
283 |
F10 |
70 |
60 |
4,7 |
|
283 |
F25 |
95 |
85 |
4,7 |

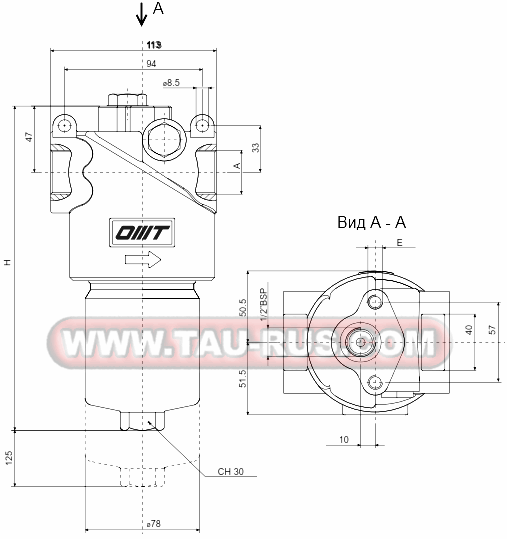

Габаритные размеры фильтров HMM42
|
Тип |
Резьбовые соединения |
Длины |
||
|
А |
Е (глубина 15 мм) |
H (мм) |
Длина OMT / Pall |
|
|
без обозначения |
3/4" BSP |
M 10 |
- |
- |
|
1 |
1" BSP |
M 10 |
189 |
HMM281_ |
|
2 |
3/4" NPT |
3/8" UNC |
219 |
HMM282_ |
|
3 |
1" NPT |
3/8" UNC |
319 |
HMM283_ |
|
4 |
SAE12 - 1 1/16" - 12UN |
3/8" UNC |
- |
- |
|
5 |
SAE16 - 1 5/16" - 12UN |
3/8" UNC |
- |
- |
Фланцевое присоединение
|
Тип |
Размер присоединения |
I |
M |
G |
E (глубина 15 мм) |
|
6 |
3/4"SAE -3000 PSI/M |
47,6 |
22,5 |
M 10 |
M 10 |
|
7 |
1"SAE -3000 PSI/M |
52,4 |
26,2 |
M 10 |
M 10 |
|
8 |
3/4"SAE -3000 PSI/UNC |
47,6 |
22,5 |
3/8" UNC |
3/8" UNC |
|
9 |
1"SAE -3000 PSI/UNC |
52,4 |
26,2 |
3/8" UNC |
3/8" UNC |
Рекомендуемые величины расходов (фильтроэлемент из стекловолокна)
|
HMM |
Фильтроэлемент |
Расход (л/мин) серия X |
Расход (л/мин) серия Y |
Вес (кг) |
|
421 |
F03 |
55 |
38 |
3,9 |
|
421 |
F06 |
65 |
55 |
3,9 |
|
421 |
F10 |
80 |
60 |
3,9 |
|
421 |
F25 |
104 |
75 |
3,9 |
|
422 |
F03 |
100 |
80 |
5,6 |
|
422 |
F06 |
113 |
90 |
5,6 |
|
422 |
F10 |
135 |
115 |
5,6 |
|
422 |
F25 |
170 |
145 |
5,6 |
