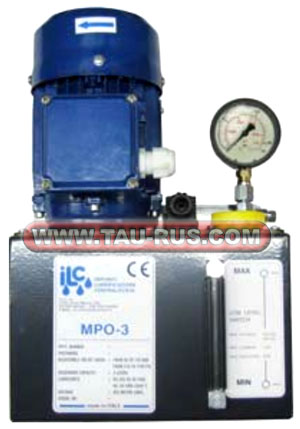

Насосные станции (станции смазки) MPO-3, MPO-6, MPO-12 используются в централизованных системах последовательного действия. Насос монтируется на крышку, сделанную из стального листа, на которой выполнены отверстия для крепления насоса. Она также является крышкой бака. Станция оборудована сапуном, предохранительным клапаном, реле нижнего уровня смазки, регулятором давления и заливным фильтром.
По требованию можно обеспечить специальные напряжения или однофазное напряжение 220В.
Рабочее давление регулируется в диапазоне 50-120 бар при помощи регулятора на крышке бака.
Основные параметры станций MPO
|
Параметр |
Значение |
|
Подача |
150, 250, 500 см³/мин |
|
Максимальное рабочее давление |
50-120 бар (5-12 МПа) |
|
Присоединение на выходе |
Отверстие М12х1 с фитингом для трубки с внешним диаметром 6 мм |
|
Объём бака |
3, 6, 12, 50 л |
|
Тип смазки |
Минеральное масло 50-2000сСт при 40 °C |
|
Электродвигатель |
Трёхфазный |
|
Напряжение питания |
220 В / 50 Гц, 380 В / 50 Гц |
|
Мощность электродвигателя |
0,18 кВт |
|
Управление |
Непрерывное S1 |
|
Диапазон температур |
-20...+80 °C |
|
Реле нижнего уровня |
250В / 50Гц, ток 1,5А 200В, пост. ток 1,5А; мощность 50Вт |

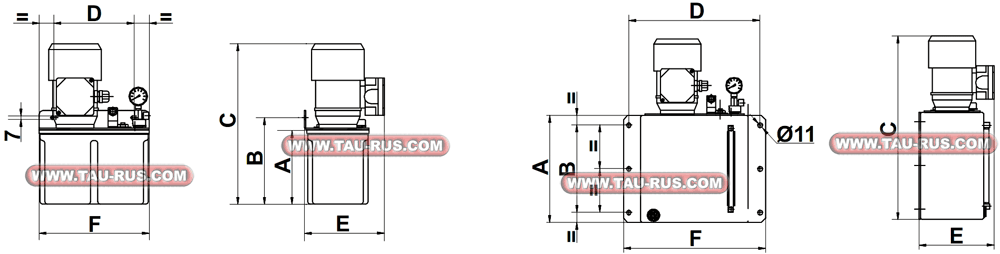

Размеры насосных станций MPO
|
Бак |
A |
B |
C |
D |
E |
F |
|
00.860.0_(MPO-3NY150) |
155 |
181 |
348 |
167 |
170 |
230 |
|
3 л, металл |
156 |
182 |
335 |
167 |
165 |
236 |
|
00.860.3_(MPO-6NY150) |
250 |
276 |
443 |
167 |
170 |
230 |
|
6 л, металл |
250 |
205 |
443 |
305 |
178 |
330 |
|
00.863.2_(MPO-12LA500) |
156 |
182 |
335 |
330 |
210 |
355 |
|
50 л, металл |
400 |
300 |
592 |
530 |
275 |
560 |
