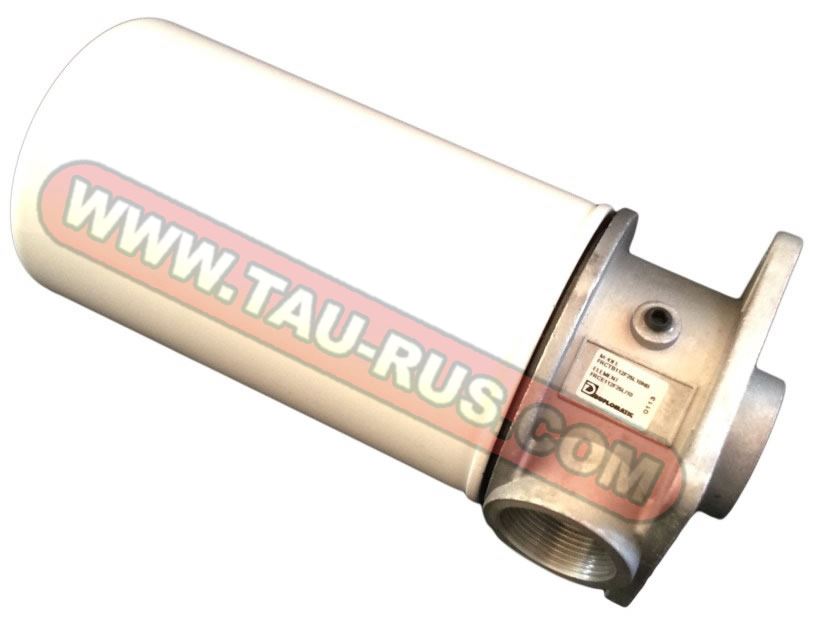

Фильтры FRC могут быть установлены как на крышке бака, с помощью монтажного фланца с 4-мя отверстиями и прямым донным сбросом, так и на сливном трубопроводе.

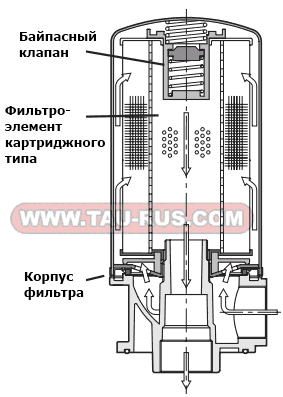

Фильтрующий элемент с резьбовым отверстием в на картридже позволяет выполнять легкую и удобную замену; специальная мембрана внутри картриджа препятствует выходу остатков масла. Фильтрующий элемент изготовлен из высокоэффективных фильтрующих материалов и способен удерживать большое количество загрязняющих веществ. Возможны три различных степени очистки:
- F25 = 25 мкм: полная (b25 > 100) - класс 8 по NAS 1638;
- P10 = 10 мкм: номинальная (b10 > 2) - класс 10 по NAS 1638;
- P25 = 25 мкм: номинальная (b25 > 2) - класс 14 по NAS 1638.
Рабочие гидравлические жидкости: на основе минеральных масел типа HL и HLP, согласно ISO 6743/4. Температура окружающей среды от -25 до +50 °C.

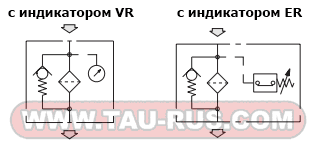

Обозначение фильтра FRC с индикатором засорения VR (слева) и с индикатором засорения ER (справа) на гидравлических схемах:
Структура обозначения фильтров FRC-TB
|
1 |
- |
2 |
- |
3 |
4 |
/ |
5 |
- |
6 |
- |
7 |
|---|---|---|---|---|---|---|---|---|---|---|---|
|
FRC |
TB |
112 |
P10L |
10 |
N |
B |
| 1 | Тип устройства | FRC = сливной фильтр для монтажа на верхней крышке бака |
| 2 | Тип резьбы | TB =Резьбовое присоединительное отверстие BSP |
| 3 | Номинальные размер |
034 = 3/4" 112 = 1"1/2 |
| 4 | Степень очистки |
F25 = ткань 25 мкм (b25 > 100) P10 = картон 10 мкм (b10 > 2) P25 = картон 25 мкм (b25 > 2) |
| Стандартный фильтрующий элемент |
S = стандартный (отсутствует для степени фильтрации F25) L =элемент с повышенным сроком службы |
|
| 5 | Номер серии |
10 (габаритные и монтажные размеры остаются неизменными для серий с 10 по 19) |
| 6 | Уплотнение |
N = уплотнения NBR для минеральных масел (стандартное исполнение) V = уплотнение FPM для специальных типов жидкостей |
| 7 | Исполнение | B = Байпасный клапан (открывающее давление 1,7 бара) |
Технические характеристики
|
Код |
Масса, |
Номинальный расход (л/мин) |
||||
|---|---|---|---|---|---|---|
|
F25L |
P10S |
P10L |
P25S |
P25L |
||
|
FRC-TB034 |
1,6 |
65 |
65 |
70 |
70 |
75 |
|
FRC-TB112 |
2,2 |
180 |
150 |
200 |
200 |
200 |
Примечание: Приведенные в таблице значения расходов соответствуют перепаду давления 0,5 бара, измеренному для минерального масла вязкостью 36 сантистокс (сСт) при 50°С.
|
Максимальное давление |
бар |
7 |
|
Разрушающая разность давлений фильтрующего элемента |
бар |
3,0 |
|
Разность давлений, необходимая для открытия байпасного клапана (+/- 10%) |
бар |
1,7 |
|
Рабочий диапазон температур окружающей среды |
C |
-25...+50 |
|
Диапазон температур жидкости |
C |
-25...+110 |
|
Диапазон вязкостей жидкости |
сСт |
10...400 |

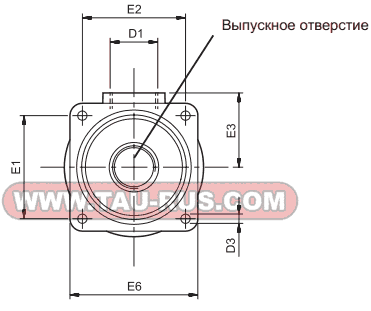

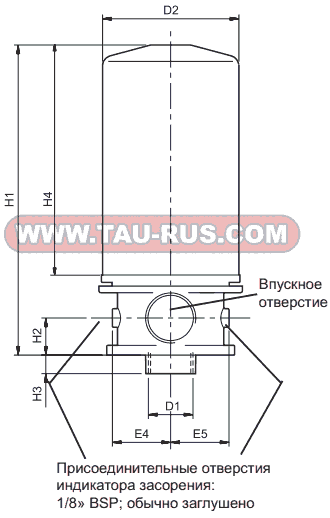

Внешний вид и размеры фильтра FRC
|
Код фильтра |
Фильтр. |
D1 |
D2 |
D3 |
H1 |
H2 |
H3 |
H4 |
E1 |
E2 |
E3 |
E4 |
E5 |
E6 |
R* |
|
FRC-TB034 |
S |
3/4" |
95 |
7 |
196 |
25 |
18 |
146 |
70 |
70 |
50 |
38 |
38 |
108 |
211 |
|
L |
241 |
191 |
256 |
||||||||||||
|
FRC-TB112 |
S |
1"1/2 |
130 |
9 |
252 |
36 |
18 |
181 |
100 |
100 |
72 |
56 |
56 |
140 |
282 |
|
L |
297 |
226 |
327 |
R* = Пространство для извлечения фильтрующего элемента над поверхностью резервуара
Примечание: Размер фильтра следует выбирать таким образом, чтобы при номинальном расходе перепад давления был ниже 0,5 бара.
Индикаторы засорения VR/10 и ER/10 для фильтров FRC-TB034 и FRC-TB112
Визуальный индикатор для сливных фильтров. Идентификационный код: VR/10
Этот индикатор является манометром, чувствительным к давлению на входе в фильтр.
Индикатор снабжен отградуированной шкалой 0 ... 6 бар и двухцветной шкалой, которая дает информацию о степени загрязнения фильтрующего элемента:
ЗЕЛЕНЫЙ: эффективный фильтрующий элемент (0 ... 1.7 бар)
КРАСНЫЙ: фильтрующий элемент следует заменить (> 1.7 бар).
Визуальный индикатор для сливных фильтров. Идентификационный код: ER/10
При работающем фильтре контакт является нормально замкнутым.
|
Рабочее давление |
бар |
1,5 |
|
|
Максимальное рабочее напряжение |
В |
220 50/60Гц |
|
|
Максимальная нагрузка на контактах |
активная |
А |
0,5 |
|
индуктивная |
0,25 |
||
|
Максимальная коммутируемая мощность |
ВА |
100 |
|
|
Класс защиты согласно IEC 144 от атмосферного воздействия |
- |
IP65 |
|
Фильтрующие элементы FRCE для фильтров FRC
|
1 |
- |
2 |
- |
3 |
4 |
/ |
5 |
6 |
|---|---|---|---|---|---|---|---|---|
|
FRCE |
112 |
F25 |
L |
10 |
N |
| 1 | Тип устройства | FRCE = фильтрующий элемент патронного типа для фильтра FRC |
| 2 | Номинальные размер |
034 = 3/4" 112 = 1"1/2 |
| 3 | Степень очистки |
F25 = ткань 25 мкм (b25 > 100) P10 = картон 10 мкм (b10 > 2) P25 = картон 25 мкм (b25 > 2) |
| 4 | Стандартный фильтрующий элемент |
S = стандартный (отсутствует для степени фильтрации F25) L =элемент с повышенным сроком службы |
| 5 | Номер серии |
10 (габаритные и монтажные размеры остаются неизменными для серий с 10 по 19) |
| 6 | Уплотнение |
N = уплотнения NBR для минеральных масел (стандартное исполнение) V = уплотнение FPM для специальных типов жидкостей |
Габаритные размеры фильтрующих элементов FRCE
|
Код фильтр. элемента |
ØA |
B |
C |
Площадь фильтрующей поверхности (см2) |
|
FRCE-034-P*S |
96,5 |
3/4" BSP |
146 |
3305 |
|
FRCE-034-P*L |
96,5 |
3/4" BSP |
191 |
4745 |
|
FRCE-034-F25L |
96,5 |
3/4" BSP |
191 |
3630 |
|
FRCE-112-P*S |
129 |
1 1/4" BSP |
181 |
5560 |
|
FRCE-112-P*L |
129 |
1 1/4" BSP |
226 |
7360 |
|
FRCE-112-F25L |
129 |
1 1/4" BSP |
226 |
5890 |
