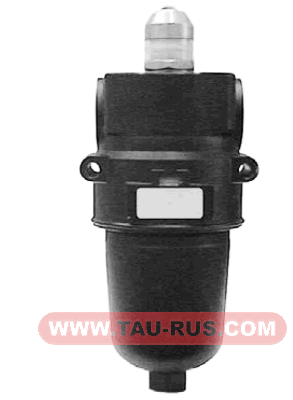

Описание фильтров напорных FPM

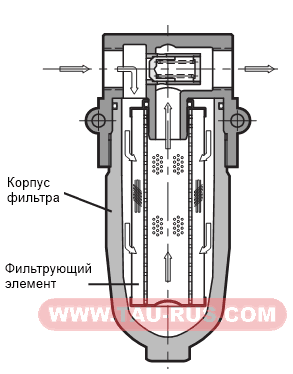

Напорные фильтры FPM, с резьбовым присоединением по стандарту BSP, предназначены для очистка гидравлически жидкостей от механических примесей в гидравлических системах станков, прессов, литейных машин. гидростанций и другого оборудования. В головке фильтра сделаны резьбовые отверстия на случай возможной установки кронштейна.
Фильтрация осуществляется фильтроэлементом FPME, замена которого легко выполняется с помощью обычного шестигранного гаечного ключа, который необходим для того, чтобы отвинтить стакан фильтра, имеющего хвостовик соответствующей формы.
Фильтрующие элементы доступны в стандартном варианте (S) или в варианте с повышенным сроком службы (L), который способен удерживать большое количество загрязняющих веществ. Для всех фильтрующих элементов разрушающая разность давлений составляет 20 бар.
Фильтры FPM спроектированы для установки в напорных трубопроводах среднего давления (до 210 бар); фильтрующие элементы сделаны из высокоэффективных фильтрующих материалов и доступны в вариантах с тремя различными степенями очистки:
• F05 = 5 мкм полная (b5 > 100 - класс 6 по NAS 1638)
• F10 = 10 мкм полная (b10 > 100 - класс 7 по NAS 1638)
• F25 = 25 мкм полная (b25 > 100 - класс 8 по NAS 1638).
Важно:
- все фильтры FPM разработаны с возможностью установки визуального (EPM) или визуально-электрического (VPM) индикатора засорения фильтра, который должен заказываться отдельно (смотрите параграф 5).
- все фильтры FPM поставляются в комплекте с байпасным клапаном.
Рабочие параметры
|
Максимальное давление |
бар |
210 |
|
Разрушающая разность давлений фильтрующего элемента |
бар |
20 |
|
Разность давлений, необходимая для открытия байпасного клапана (+/- 10%) |
бар |
6 |
|
Рабочий диапазон температур окружающей среды |
бар |
-20...+50 |
|
Диапазон температур жидкости |
°C |
-25...+110 |
|
Диапазон вязкостей жидкости |
°C |
10...400 |
Технические характеристики
|
Обозначение |
Размеры отверстия BSP |
Масса, кг |
Номинальный расход (рекомендуемый), л/мин |
||||||
|---|---|---|---|---|---|---|---|---|---|
|
тип S |
тип L |
Н05S |
H05L |
F10S |
F10L |
F25S |
F25L |
||
|
Фильтр FPM-TB012 |
1/2" |
1,5 |
2,0 |
25 |
40 |
35 |
50 |
45 |
60 |
|
Фильтр FPM-TB034 |
3/4" |
35 |
50 |
50 |
65 |
65 |
80 |
||
|
Фильтр FPM-TB100 |
1" |
40 |
60 |
60 |
85 |
85 |
100 |
||
Примечание: Приведенные в таблице значения расходов соответствуют перепаду давления 0,8 бара, измеренному для минерального масла вязкостью 36 сантистокс (сСт) при 50°С.

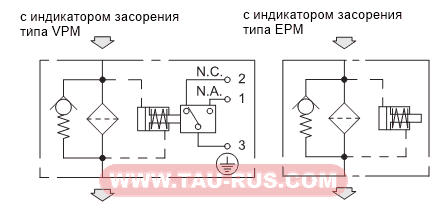

Структура обозначения и параметры
|
1 |
2 |
3 |
4 |
5 |
/ |
6 |
7 |
- |
8 |
|---|---|---|---|---|---|---|---|---|---|
|
FPM |
TB |
100 |
F10 |
S |
10 |
N |
B |
| 1 | Тип устройства | FPM = Фильтр высокого давления (фильтр напорный) |
| 2 | Тип резьбы | TB = Резьбовое присоединительное отверстие BSP |
| 3 | Номинальный размер |
012 = 1/2" 034 = 3/4" 100 = 1" |
| 4 | Степень очистки |
F05 = ткань 5 мкм (b5 > 100) - класс 6 по NAS 1638 F10 = ткань 10 мкм (b10 > 2) - класс 7 по NAS 1638 F25 = ткань 25 мкм (b25 > 2) - класс 8 по NAS 1638 |
| 5 | Тип фильтрующего элемента |
S = Стандартный L = Элемент с повышенным сроком службы |
| 6 | Номер серии | 10 (габаритные и монтажные размеры остаются неизменными для серий с 10 по 19) |
| 7 | Уплотнения |
N = уплотнения NBR для минеральных масел (стандарт) V = уплотнения FPM для специальных типов жидкостей |
| 8 | Исполнение |
B = c байпасным клапаном (открывающее давление: 6 бар); О - без байпасного клапана (по требованию) |

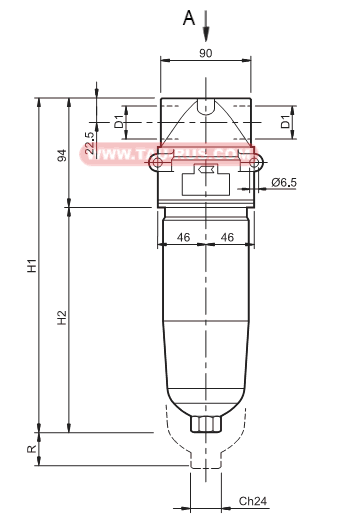

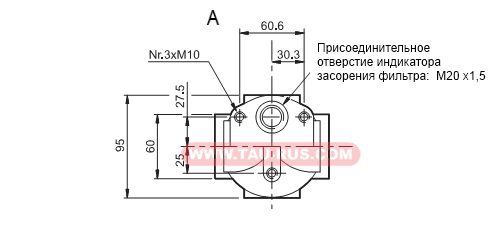

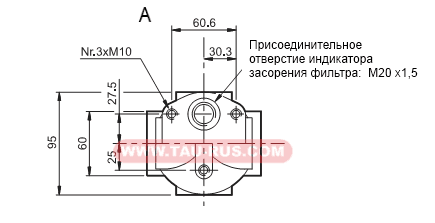

Размеры фильтров Duplomatic FPM
|
Код фильтра |
D1 |
H1 |
H2 |
R* |
|
FPM-TB012-F05S(F10S, F25S) |
1/2" |
205 |
111 |
100 |
|
FPM-TB034-F05S(F10S, F25S) |
3/4" |
205 |
111 |
100 |
|
FPM-TB100-F05S(F10S, F25S) |
1" |
205 |
111 |
100 |
|
FPM-TB012-F05L(F10L, F25L) |
1/2" |
298 |
197 |
100 |
|
FPM-TB012-F05L(F10L, F25L) |
3/4" |
298 |
197 |
100 |
|
FPM-TB012-F05L(F10L, F25L) |
1" |
298 |
197 |
100 |
R* - пространство для извлечения фильтрующего элемента.
Индикаторы засорения фильтра
Все фильтры FPM разработаны с возможностью добавления индикаторов засорения фильтра, которые должны заказываться отдельно.
Этот индикатор измеряет разность давлений между входом и выходом фильтра.
Индикатор снабжен цветными полосками, которые дают информацию о степени загрязнения фильтрующего элемента:
ЗЕЛЕНЫЙ: эффективный фильтрующий элемент Δp < 5 бар (± 10%)
КРАСНЫЙ: фильтрующий элемент следует заменить Δp > 5 бар (± 10%)
Этот индикатор, помимо того, что дает визуальную индикацию, как, например, модель VP, также переключает электрический контакт в том случае, если фильтрующий элемент достиг предельного загрязнения.
Технические характеристики
|
Рабочая разность давлений |
бар |
5 |
|
|
Питание переменным током |
|||
|
Макс. рабочее напряжение |
В (переменный ток) |
250 50/60 Гц |
|
|
Макс. нагрузка на контактах (индуктивная или активная) |
A |
5 |
|
|
Питание постоянным током |
|||
|
Макс. рабочее напряжение |
В (постоянный ток) |
125 |
|
|
Макс. нагрузка на контактах |
активная |
A |
2 - 0,5 - 0,25 - 0,2 |
|
индуктивная |
A |
2 - 0,5 - 0,25 - 0,03 |
|
|
Электрический разъем |
DIN 43650 |
||
|
Класс защиты согласно IEC 144 от атмосферного воздействия |
IP65 |
||
