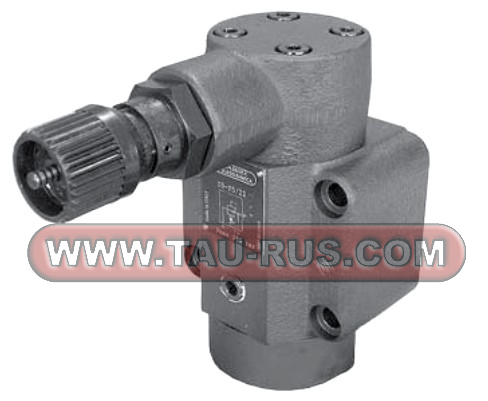

Описание редукционных клапанов Z*-P

Редукционные клапаны Z3-P5 и Z5-P5 с диапазоном регулировки давления до 210 бар (21 МПа) применяются, когда в каком-либо контуре гидросистемы необходимо давление более низкое, чем в главной магистрали.
Клапаны выпускаются двух типоразмеров для стыкового монтажа на плиту: Z3-P с монтажной поверхностью ISO 5781-06 (CETOP R06) на расход до 40 л/мин и Z5-P с монтажной поверхностью ISO 5781-08 (CETOP R08) на расход до 110 л/мин. Максимальное рабочее давление — 250 бар.
Структура условного обозначения редукционных клапанов Z*-P
|
1 |
2 |
- |
3 |
4 |
5 |
/ |
6 |
/ |
7 |
/ |
8 |
|---|---|---|---|---|---|---|---|---|---|---|---|
|
Z |
3 |
P |
5 |
R |
C |
22 |
V |
| 1 | Тип устройства |
Z = Редукционный клапан |
| 2 | Размер |
3 = ISO 5781-06-07-*-00 (CETOP 4.4.5-2-06-250) 5 = ISO 5781-08-10-*-00 (CETOP 4.4.5-2-08-250) |
| 3 | Монтаж | P = стыковой монтаж на промежуточной плите |
| 4 | Диапазон регулировки давления | От 5 до 210 бар |
| 5 | Расход дренажа |
Пропустить, если не требуется R = пониженный расход дренажа |
| 6 | Обратный клапан |
Пропустить, если не требуется С = обратный клапан для свободного потока от U к E (давление срабатывания - 0,5 бар) |
| 7 | Номер серии | Габаритные и монтажные размеры остаются неизменными для серий от 20 до 29 |
| 8 | Уплотнения |
Пропустить для минеральных масел V = Viton для специальных жидкостей |
Пример расшифровки: Z3-P5/22 — редукционный клапан давления типоразмера 3 (ISO 5781-06), стыковой монтаж на плите, диапазон регулировки давления 5…210 бар, стандартный расход дренажа, без обратного клапана, серия 22, уплотнения NBR.

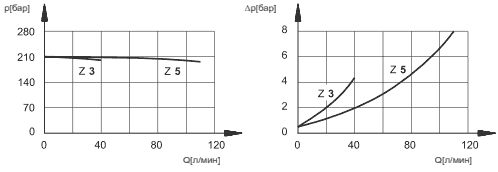

Технические характеристики редукционных клапанов Z*-P
Значения получены для минерального масла вязкостью 36 сСт при температуре 50 °C.
| Параметр | изм. | Z3-P | Z5-P |
|---|---|---|---|
| Максимальное рабочее давление | бар | 250 | |
| Диапазон регулировки давления | бар | 5…210 | |
| Максимальный расход | л/мин | 40 | 110 |
| Расход дренажа: для Z*-P | л/мин | 0,8 | |
| Расход дренажа: для Z*-P*R | л/мин | 0,4 | |
| Диапазон температур окружающей среды | °C | -20…+60 | |
| Диапазон температур рабочей жидкости | °C | -20…+80 | |
| Диапазон вязкости рабочей жидкости | сСт | 10…400 | |
| Рекомендуемая вязкость | сСт | 25 | |
| Степень загрязнения рабочей жидкости | - | класс 20/18/15 по ISO 4406:1999 | |
| Масса | кг | 3,9 | 6,1 |

Рабочая среда — гидравлические жидкости на основе минеральных масел типа HL или HM по ISO 6743-4 (с уплотнениями NBR). Для жидкостей типа HFDR (сложные фосфатные эфиры) используются уплотнения FPM (код V). По применению жидкостей HFA, HFB, HFC проконсультируйтесь с нашими специалистами. Работа при температуре жидкости выше 80 °C ускоряет старение жидкости и уплотнений; жидкость должна сохранять свои физические и химические свойства.

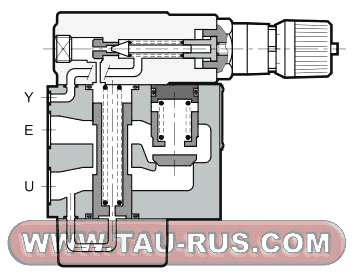

Устройство и принцип работы редукционных клапанов Z*-P

В нормально открытом положении клапаны Z*-P пропускают поток рабочей жидкости, пока давление на выходе ниже установленного на клапане. При достижении давления настройки клапан закрывается и поддерживает постоянную величину давления на выходе.
Колебания давления на входе, превышающие установленную величину, не влияют на пониженное давление на выходе. Особая конструкция клапанов Z*-P предотвращает превышение настроенного давления, в том числе в переходных режимах.
Расход через дренаж, подключённый непосредственно к баку, составляет около 0,8 л/мин. По запросу поставляются клапаны с пониженным расходом дренажа 0,4 л/мин (код R) и со встроенным обратным клапаном для свободного потока U→E с давлением срабатывания 0,5 бар (код C).

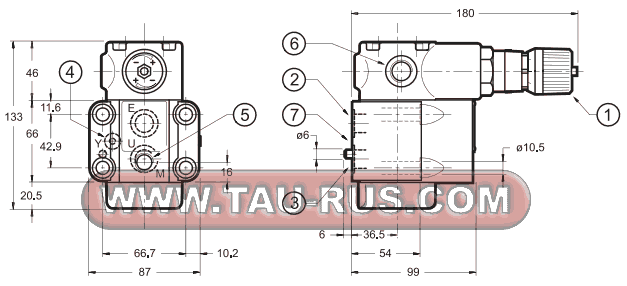

Габаритные и присоединительные размеры редукционных клапанов Z*-P


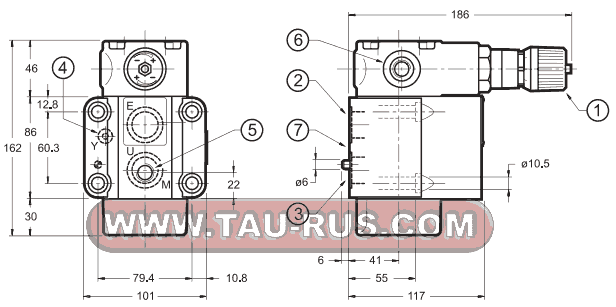

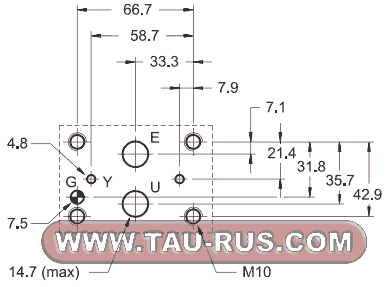

| 1 | Регулировочная ручка SICBLOC. Для регулировки нажмите на ручку и поверните её |
| 2 | Впускное отверстие (E) |
| 3 | Выпускное отверстие (U) |
| 4 | Дренажное отверстие (Y) |
| 5 | Отверстие присоединения манометра 1/4" NPT |
| 6 | Отверстие присоединения дополнительного дренажного патрубка 1/4" BSP |
| 7 | Монтажная поверхность с уплотнительными кольцами: 2 шт. OR 3068 (17,13×2,62), 2 шт. OR 2021 (5,28×1,78), 90 по Шору |
Крепёжные винты: 4 винта M10×70. Момент затяжки: 40 Н·м.
Примечание: положение порта Y соответствует положению порта X, предусмотренного стандартом ISO.


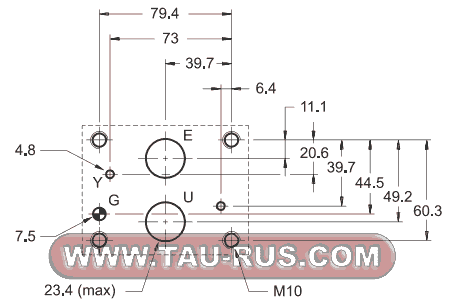

| 1 | Регулировочная ручка SICBLOC. Для регулировки нажмите на ручку и поверните её |
| 2 | Впускное отверстие (E) |
| 3 | Выпускное отверстие (U) |
| 4 | Дренажное отверстие (Y) |
| 5 | Отверстие присоединения манометра 1/4" NPT |
| 6 | Отверстие присоединения дополнительного дренажного патрубка 1/4" BSP |
| 7 | Монтажная поверхность с уплотнительными кольцами: 2 шт. OR 3100 (25,07×2,62), 2 шт. OR 2021 (5,28×1,78), 90 по Шору |
Крепёжные винты: 4 винта M10×70. Момент затяжки: 40 Н·м.
Примечание: положение порта Y соответствует положению порта X, предусмотренного стандартом ISO.
Монтажные плиты для клапанов Z*-P
| Параметр | Z3-P | Z5-P |
|---|---|---|
| Монтажная плита | PMSZ3-AI4G с задним расположением присоединительных отверстий | PMSZ5-AI6G с задним расположением присоединительных отверстий |
| Присоединение E, U | 1/2" BSP | 1" BSP |
| Присоединение X, Y | 1/4" BSP | 1/4" BSP |
