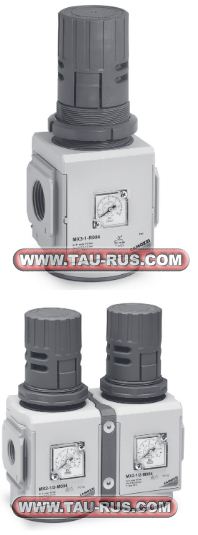

Описание регуляторов давления серии MX
Регуляторы давления MX имеют модульниый типа и используются, чтобы снизить уровень входного давления и обеспечить постоянное значение на выходе. Регуляторы давления MX отличаются своей компактностью, так как имеют встроенный манометр и комплексную систему блокировки от вмешательства. Благодаря системе защиты от вмешателсьтва имеется возможность двумя различными способами зафиксировать ручку регулятора давления, сохраняя настроенное давление.
Регуляторы MX имеют давление на входе не более 16 бар, и не более 10 бар на выходе. Работают регуляторы при давлении в 16 бар с температурой от -5°C до 50°C, при давлении в 10 бар с температурой от -5°C до 60°C. При отрицаительных температурах воздух использовать осушенный.
Структура условного обозначения
|
1 |
2 |
- |
3 |
- |
4 |
5 |
6 |
7 |
- |
8 |
|---|---|---|---|---|---|---|---|---|---|---|
|
MX |
2 |
3/8 |
R |
0 |
0 |
4 |
LH |
| 1 | Серия фильтра | MX |
| 2 | Размеры |
2 = G3/8, G1/2, G3/4; 3 = G3/4, G1 |
| 3 | Присоединение |
3/8 = G3/8; 1/2 = G1/2; 3/4 = G3/4; 1 = G1 |
| 4 | Тип регулятора |
R - регулятор давления; M - регулятор батарейной сборки (только MX2 - G1/2) |
| 5 | Рабочее давление (1 бар = 14,5 psi) |
0 - от 0,5 до 10 бар (стандарт); 4 - от 0 до 4 бар; 7 - от 0,5 до 7 бар (только для MX2) |
| 6 | Конструкция |
0 - со сбросом давления (стандарт); 1 - без сброса давления |
| 7 | Наличие манометра |
0 - без манометра (с резьбовым отверстием для манометра G1/4); 2 - со встроенным манометром 0-6 бар, рабочее давление от 0 до 4 бар; 3 - со встроенным манометром 0-10 бар, рабочее давление от 0 до 7 бар (только MX2); 4 - со встроенным манометром 0-12 бар, рабочее давление от 0,5 до 10 бар (стандарт); |
| 8 | Направление потока |
без обозначения - слева направо (стандартное); LH - справа налево |

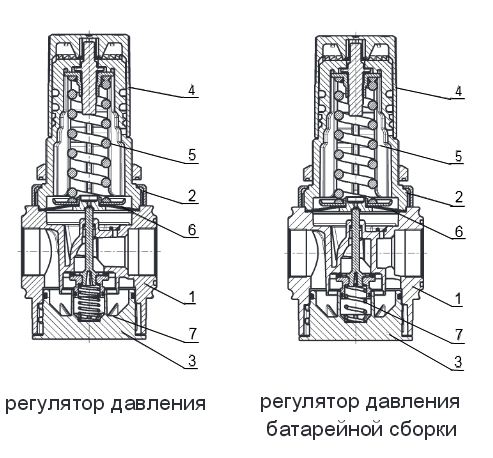

Конструкция регуляторов давления MX
|
|
Деталь |
Материалы |
|
1 |
Корпус |
Алюминий |
|
2 |
Крышка |
Полиацеталь |
|
3 |
Заглушка корпуса |
Полиацеталь |
|
4 |
Регулирующая ручка |
Полиамид |
|
5 |
Регулировочная пружина |
Оцинкованная сталь |
|
6 |
Мембрана |
NBR |
|
7 |
Пружина |
Нержавеющая сталь |
|
|
Уплотнения |
NBR |

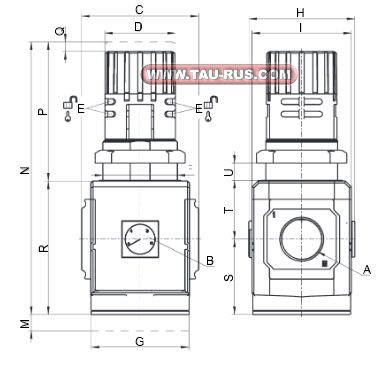

Размеры регуляторов давления MX
|
|
A |
B |
C |
D |
E |
F |
G |
H |
I |
M |
N |
P |
Q |
R |
S |
T |
U |
|
MX2-3/8-R004 |
G3/8 |
от 0 до 12 |
70 |
45 |
Ø4 |
M47×1,5 |
70 |
74,5 |
68 |
45 |
166 |
78 |
5 |
88 |
50,5 |
37,5 |
от 0 до 13 |
|
MX2-1/2-R004 |
G1/2 |
от 0 до 12 |
70 |
45 |
Ø4 |
M47×1,5 |
70 |
74,5 |
68 |
45 |
166 |
78 |
5 |
88 |
50,5 |
37,5 |
от 0 до 13 |
|
MX2-3/4-R004 |
G3/4 |
от 0 до 12 |
70 |
45 |
Ø4 |
M47×1,5 |
70 |
74,5 |
68 |
45 |
166 |
78 |
5 |
88 |
50,5 |
37,5 |
от 0 до 13 |
|
MX3-3/4-R004 |
G3/4 |
от 0 до 12 |
89,5 |
54 |
Ø4 |
M57×1,5 |
75 |
81 |
76 |
45 |
206 |
104 |
5 |
102 |
57,5 |
44,5 |
от 0 до 20 |
|
MX3-1-R004 |
G1 |
от 0 до 12 |
89,5 |
54 |
Ø4 |
M57×1,5 |
75 |
81 |
76 |
45 |
206 |
104 |
5 |
102 |
57,5 |
44,5 |
от 0 до 20 |

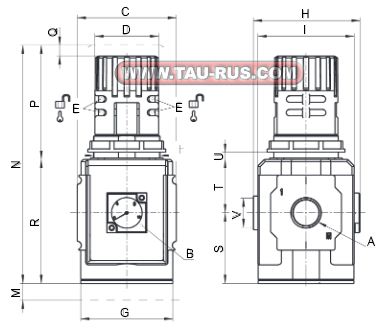

Размеры регуляторов давления MX батарейной сборки
|
|
A |
B (бар) |
C |
D |
E |
F |
G |
H |
I |
M |
N |
P |
Q |
R |
S |
T |
U |
|
MX2-1/2-M004 |
G1/2 |
от 0 до 12 |
70 |
45 |
Ø4 |
M47×1,5 |
70 |
75,5 |
68 |
45 |
166 |
78 |
5 |
88 |
50,5 |
37,5 |
от 0 до 13 |
