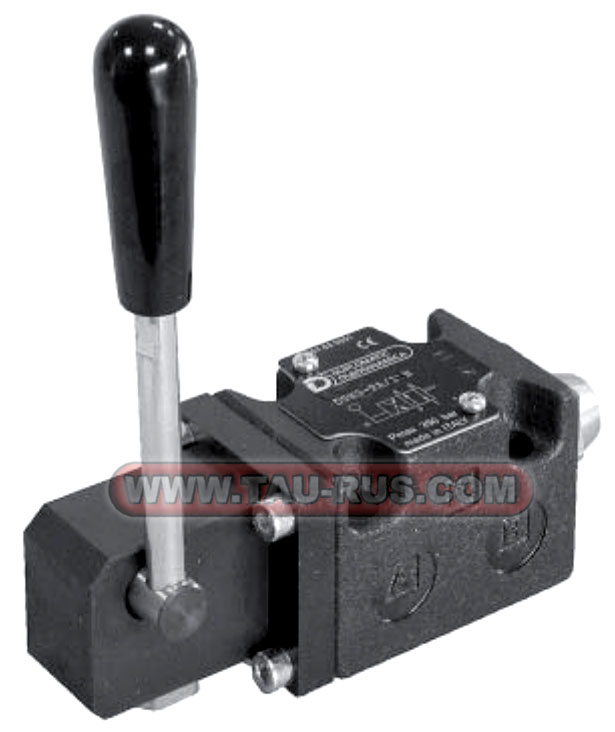

Описание распределителей DSH3*, DSH5*

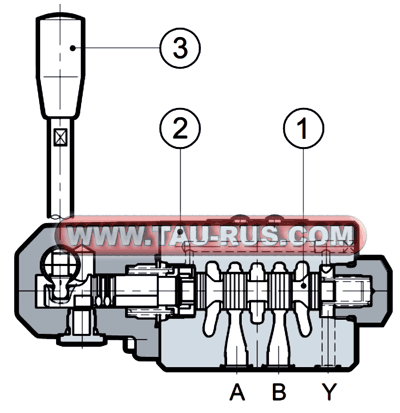

DSH3*, DSH5* гидрораспределители CETOP 03, CETOP 05 направляющие распределители золотникового типа с ручным управлением производятся в 3-х или 4-х линейном исполнении с различными типами золотников (1).
Корпус распределителей DSH3*, DSH5* (2) изготовлен из высокопрочного литого чугуна с широкими внутренними каналами для уменьшения падения давления.
Распределители DSH3*, DSH5* производятся с 2-х или 3-х позиционным исполнением золотника с возвратной пружиной или механическим фиксатором положений.

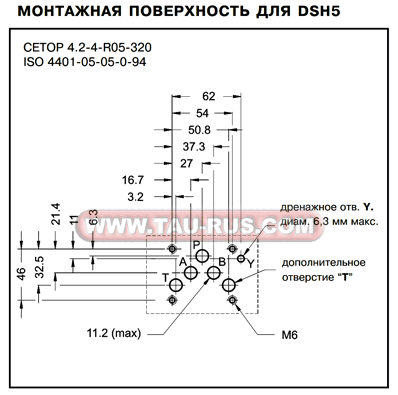

Отверстие внешнего дренажа Y для распределителя DSH5* выполнено по стандарту CETOP R05 и должно использоваться при давлении в сливной магистрали Т более 25 бар.
Рычаг управления (3) может быть легко повернут на 180° в версии распределителя DSH3 относительно базового исполнения для удобства переключения распределителя.

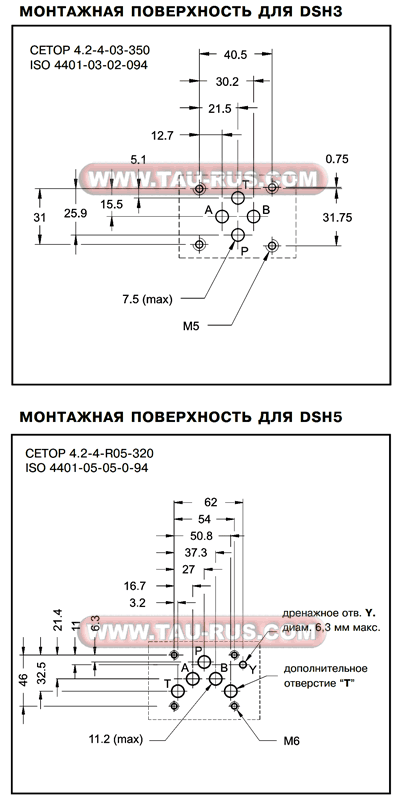

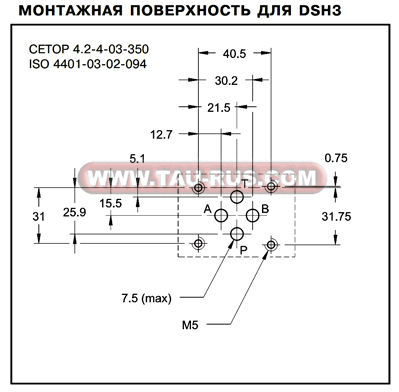

Конфигурации с центрирующей и возвратной пружинами могут останавливаться в любом положении. Распределители типа SK и TAK (с механической фиксацией золотника) должны останавливаться таким образом, чтобы их продольная ось была горизонтальной. Крепление распределителя осуществляется посредством винтов или соединительных шпилек, при этом распределитель устанавливается на шлифованной поверхности со значениями плоскостности и шероховатости, равными или лучшими чем те, которые показаны на чертеже. Если минимальные условия, установленные для значений плоскостности и/или шероховатости, не выполняются, то может возникнуть утечка жидкости между распределителем и установочной поверхностью.
Структура условного обозначения
|
1 |
2 |
3 |
- |
4 |
/ |
5 |
/ |
6 |
|---|---|---|---|---|---|---|---|---|
|
DS |
H |
3 |
S1 |
11 |
N |
| 1 | Тип устройства | DS = распределитель золотниковый |
| 2 | Вид управления | H = ручное управление |
| 3 | Типоразмер |
3 = CETOP 03 5 = CETOP 05 |
| 4 | Тип золотника (см. ниже) |
S* SK* SAK* TA* TA23* TAK23* |
| 5 | Серия |
11 = для DSH3 (габаритные и монтажные размеры не меняются для серий от 10 до 19) 20 = для DSH5 (габаритные и монтажные размеры не меняются для серий от 20 до 29) |
| 6 | Уплотнения |
N = уплотнения из NBR для минеральных масел (стандарт) V = уплотнения FPM для специальных жидкостей |
Примечание: Уплотнительные кольца (OR) поставляются вместе с клапанами
Характеристики
|
Максимальное рабочее давление: |
|
DSH3 |
DSH5 |
|
350 |
320 |
||
|
Максимальный расход |
л/мин |
75 |
150 |
|
Диапазон температур окружающей среды |
ºС |
-20 ... +50 |
|
|
Диапазон температур рабочей жидкости |
ºС |
-20 ... +80 |
|
|
Диапазон вязкостей жидкости |
сСт |
10 ... 400 |
|
|
Рекомендуемая вязкость |
сСт |
25 |
|
|
Допустимая степень загрязнения жидкости |
класс 20/18/15 по |
||
|
Масса клапана, не более |
кг |
2,1 |
4,2 |
Гидравлические жидкости

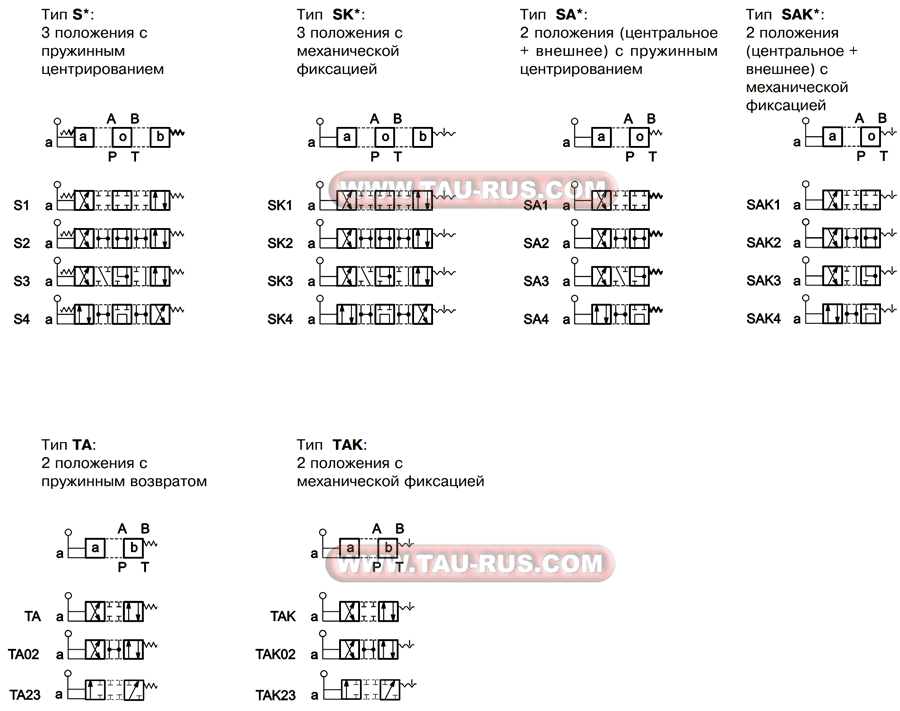

Гидрораспределители DSH3*, DSH5* схемы распределения (конфигурации)
|
Тип S*: 3 положения с пружинным центрированием |
Тип SK*: 3 положения с механической фиксацией |
||
|
Распределитель |
|
Распределитель |
|
|
S1 |
|
SK1 |
|
|
S2 |
|
SK2 |
|
|
S3 |
|
SK3 |
|
|
S4 |
|
SK4 |
|
|
Тип SA*: 2 положения (центральное + внешнее) с пружинным центрированием |
Тип SAK*: 2 положения (центральное + внешнее) с механической фиксацией |
||
|
Распределитель |
|
Распределитель |
|
|
SA1 |
|
SAK1 |
|
|
SA2 |
|
SAK2 |
|
|
SA3 |
|
SAK3 |
|
|
SA4 |
|
SAK4 |
|
|
Тип TA: 2 внешних положения с возвратной пружиной |
Тип TAK: 2 внешних положения с механической фиксацией | ||
|
Распределитель |
|
Распределитель |
|
|
TA |
|
TAK |
|
|
TA02 |
|
TAK02 |
|
|
TA23 |
|
TAK23 |
|

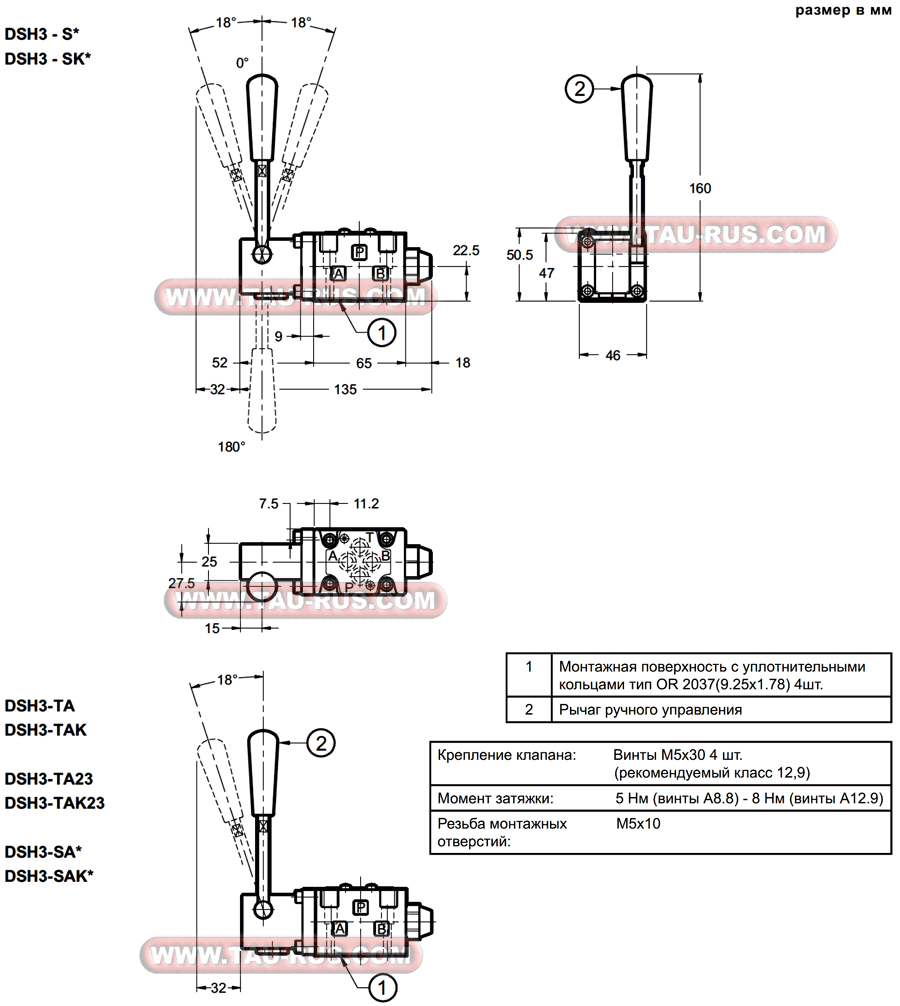

Размеры гидрораспределителей DSH3*

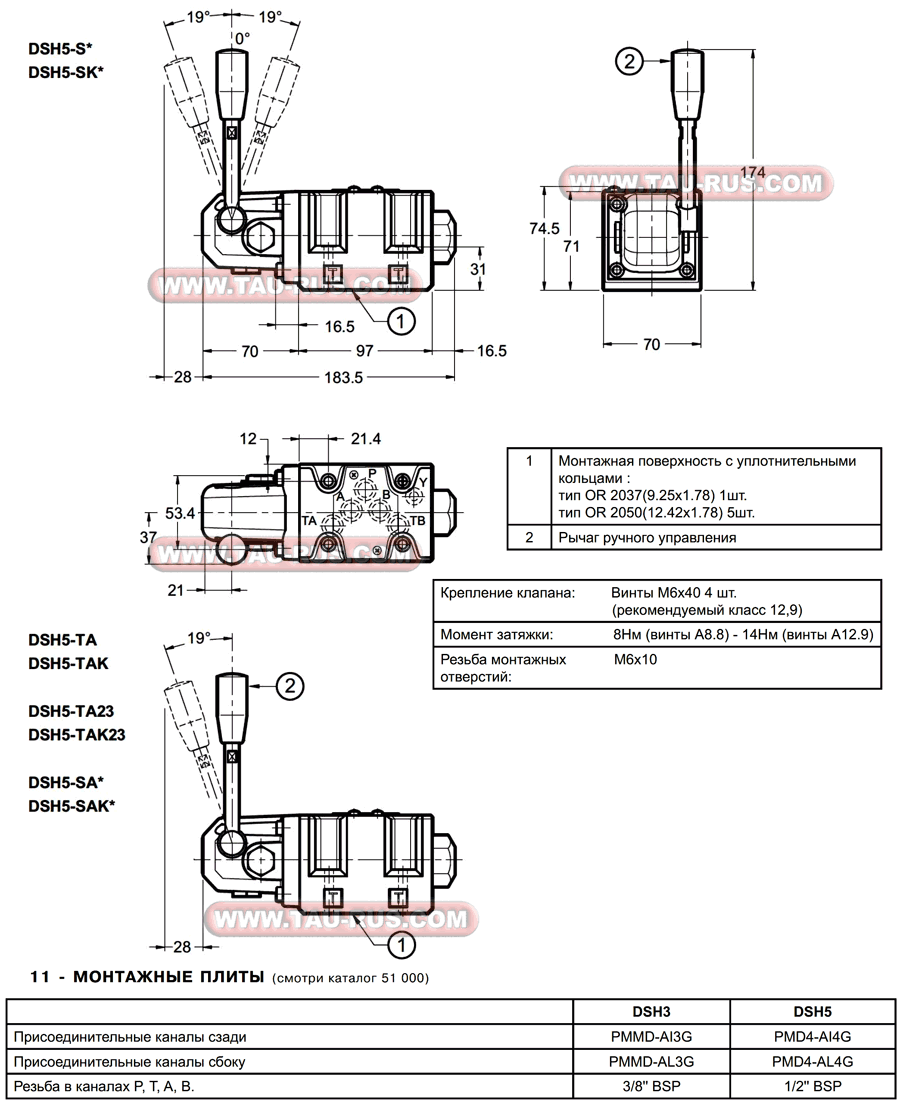

Размеры гидрораспределителей DSH5*
