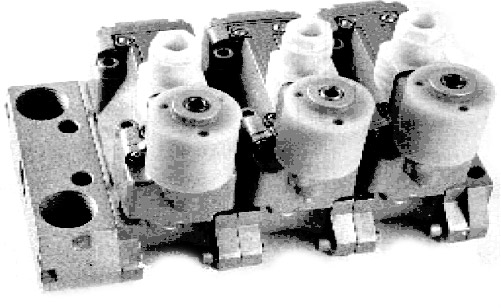

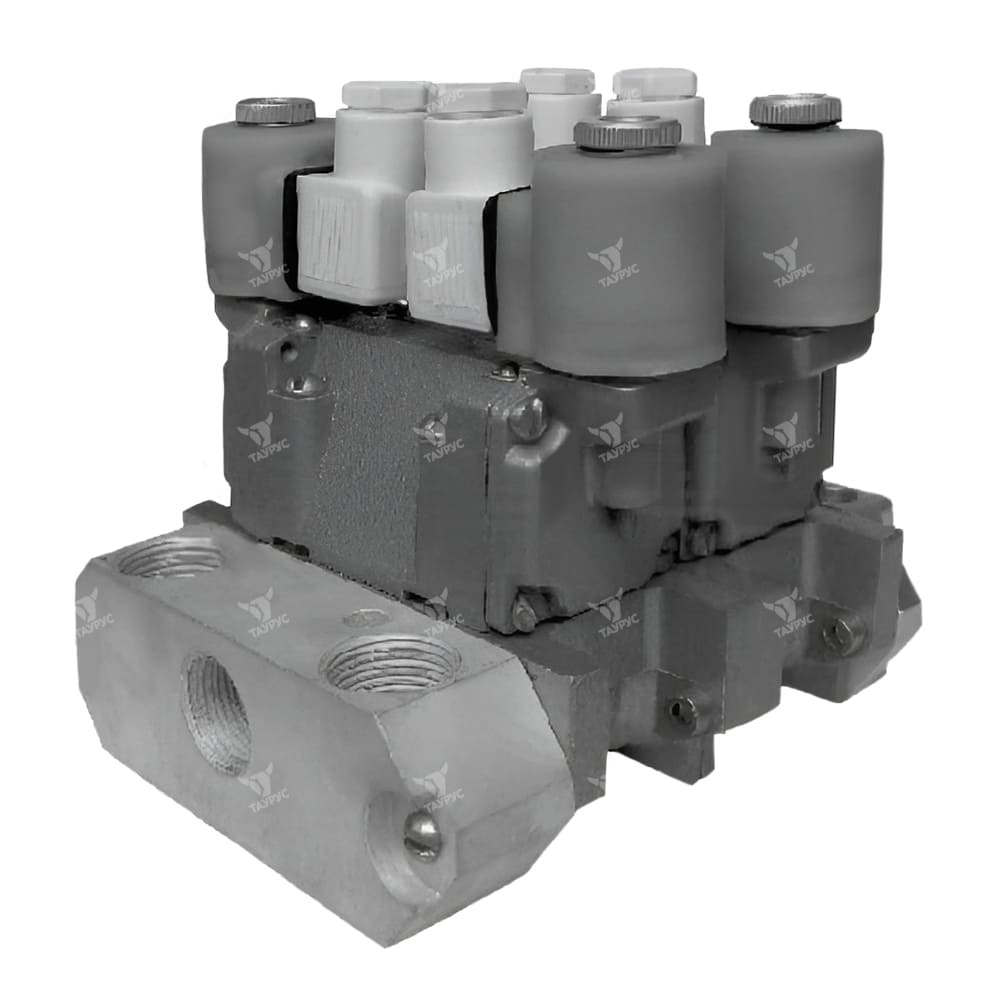

Описание пневмоблоков управления ПБУ7
Основные характеристики блока ПБУ-7
|
Параметр |
Нормы для типоразмеров |
|||
|---|---|---|---|---|
|
ПБУ7.10.2 |
ПБУ7.10.3 |
ПБУ7.10.4 |
ПБУ7.20.232.231 |
|
|
Условный проход |
10 |
20 |
||
|
Номинальное давление, МПа (кгс/см2) |
1,0 (10,0) |
|||
|
Минимальное давление, МПа (кгс/см2) |
0,25 (2,5) |
0,3(3,0) |
||
|
Пропускная способность каждого распределителя, м3/час, не менее |
1,5 |
5,6 |
||
|
Электрическое напряжение, В — постоянного тока |
|
|||
|
Номинальная мощность электромагнита, не более |
|
|
|
|
|
Утечка воздуха, см3/мин, не более |
- |
320 |
||
|
Габариты, мм |
166х130 |
222х186 |
278х242 |
- |
|
Масса, кг, не более |
3,44 |
4,8 |
6,16 |
7,8 |
Структура условного обозначения
|
1 |
- |
2 |
. |
3 |
4 |
5 |
|---|---|---|---|---|---|---|
|
ПБУ7 |
10 |
1 |
2 |
УХЛ4 |
| 1 | Тип устройства | ПБУ7 = пневмоблок управления |
| 2 | Условный проход, мм |
10 20 |
| 3 | Род тока |
1(Д)-постоянный; 2(А)-переменный с частотой 50 Гц; 3(Б)-переменный с частотой 60 Гц. |
| 4 | Величина электрического напряжения |
1 = 12В; 2 = 24В; 3 = 36В; 4 = 48В; 5 = 110В; 6 = 220В: 7 = 380В |
| 5 | Климатическое исполнение и категория размещения (4) по ГОСТ 15150 | УХЛ4, О4 |
Указания по применению
Пневмоблоки работают на сжатом воздухе, имеющем класс загрязненности не грубее 10 по ГОСТ17433-80, содержащем распыленное масло вязкостью 10-35 мм 2/с (сСт) при температуре 50 оС с концентрацией из расчета 2-4 капли на 1 м3 воздуха, приведенного к нормальным условиям.
Степень защиты IP 54.
Рабочее положение - любое.
