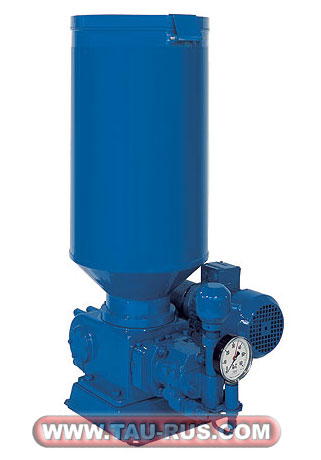

Описание станций насосных двухлинейного действия для пластичной смазки Z2
Технические характеристики TRIBOTEC Z2
|
Максимальное рабочее давление |
400 бар |
|
Рабочее давление |
350 бар |
|
Диапазон регулировки рабочего давления |
50...380 бар |
|
Номинальная подача |
200 см3/мин, 400 см3/мин |
|
Объём бака |
40 л, 63 л, 100 л |
|
Количество выходов |
2 |
|
Присоединительная резьба |
М16х1,5 |
|
Электродвигатель |
230/400V, 500V, 50 Hz, 0.75 kW, 1.8 A |
|
Густота пластичной смазки, не более |
Смазка класса NLGI 2 |
|
Густота жидкой смазки, не менее |
50 мм2/с |
|
Температура окружающей среды |
-25 ... +40 °C |
|
Масса |
125 кг |
Смотреть габаритные и присоединительные размеры станций густой смазки Z2.
Структура условного обозначения станции Z2
|
1 |
2 |
- |
3 |
4 |
- |
5 |
- |
6 |
7 |
8 |
|---|---|---|---|---|---|---|---|---|---|---|
|
40 |
Z2 |
1 |
2 |
7 |
1 |
0 |
0 |
| 1 | Объём бака станции |
40 = 40 л 63 = 63 л 100 = 100 л |
| 2 | Тип устройства | Z2 = станция густой смазки, модель Z2 |
| 3 | Тип смазки |
1 = для густой смазки 2 = для жидкой смазки |
| 4 | Подача |
2 = 200 см3/мин 4 = 400 см3/мин |
| 5 | Сигнализация МИН и МАКС уровня смазки |
0 = без сигнализации 3 = с сигнализацией МИН. и MAКС. – масло 4 = с сигнализацией МИН. - масло 7 = с сигнализацией МИН. и MAКС. - смазка (ультразвук) 8 = с сигнализацией МИН - конс. смазка (микровыкл.) 9 = другой вариант (спецификация в заказе) |
| 6 | Рабочее напряжение эл. двигателя |
1 = 230/400 В, 50 Гц 2 = 500 В, 50 Гц 9 = другое напряжение (спецификация в заявке) |
| 7 | Рабочая среда |
0 = Стандартная 1 = MWDr / Wda* |
| 8 | Вариант исполнения привода |
0 = стандартный 1 = взрывобезопасное исполнение (по ATEX) |
