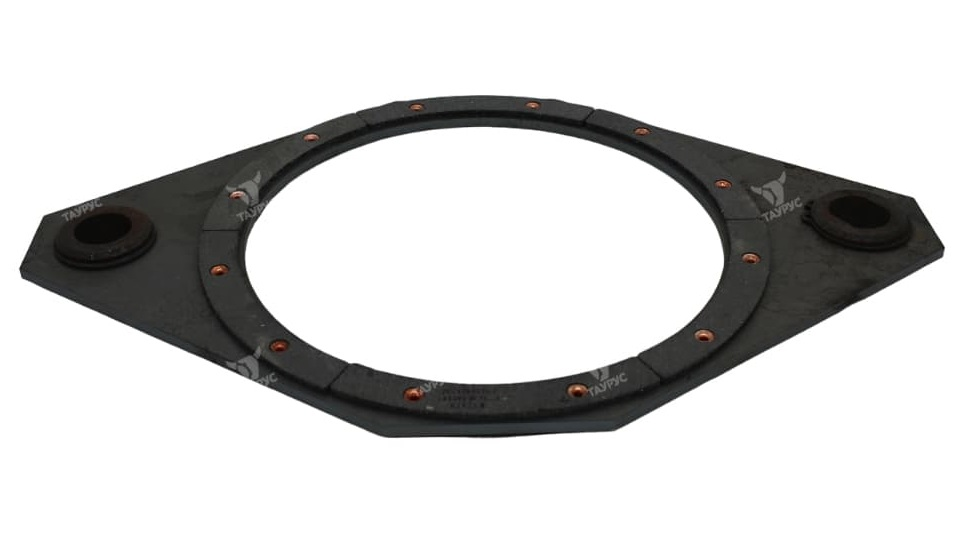

Описание дисков тормозных УВ31
Унифицированная пневматическая муфта-тормоз УВ31... широко применяется в кривошипных прессах и гильотинах, а также других кузнечно-прессовых машинах для сцепления эксцентрикового вала с вращающимся приводом и его торможения при выполнении рабочих ходов машины. Муфта УВ31... имеет надежную, проверенную временем конструкцию, что при правильной эксплуатации и своевременном регулировании обеспечивает долгий срок службы муфты.
Тем не мене, подобно любому другому механизму, со временем муфта-тормоз начинает работать неэффективно. Как правило, изнашиваются резиновые уплотнения (пневматические манжеты), ведущие и тормозные диски с фрикционными накладками и ведомые зубчатые диски. При наличии запчастей муфту-тормоз УВ31... можно легко восстановить.

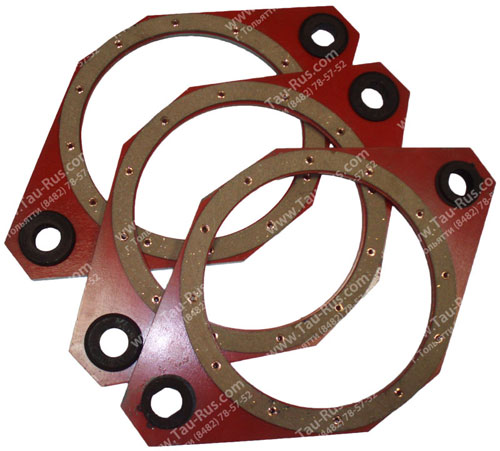

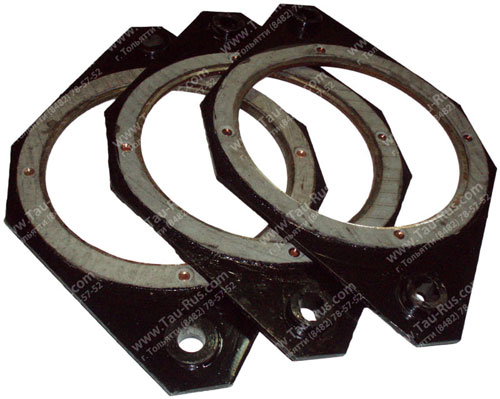

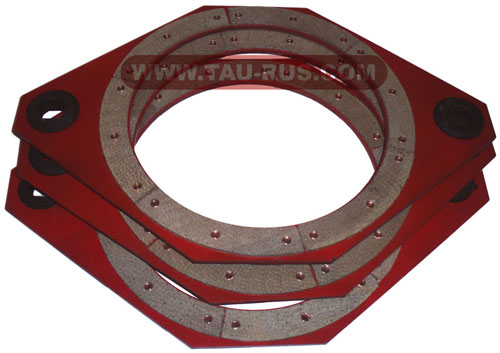

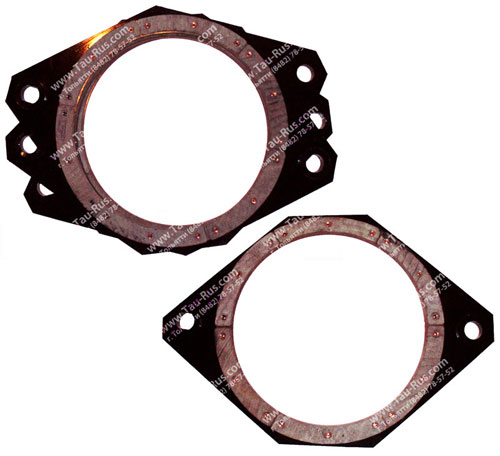

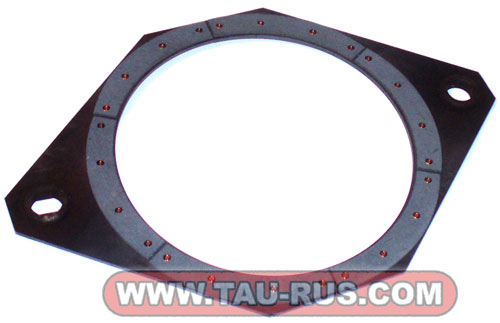

Наша компания предлагает следующие запчасти: диски с фрикционными накладками к пневматической муфте-тормозу УВ3132, УВ3135, УВ3138, УВ3141, УВ3144, УВ3146. Диски тормозные изготовлены при помощи лазерной резки из стали марки Ст3 толщиной 6 мм. Отклонение от чертежных размеров не более ± 0,1 мм. Для накладок к тормозным дискам используется фрикционный композитный материал, отличающийся высокой износостойкостью.
Диски тормозные и сцепления с фрикционными накладками комплектуются двумя стальными закаленными втулками для соединения со станиной или маховиком машины.
|
Муфта-тормоз |
Усилие пресса, тс |

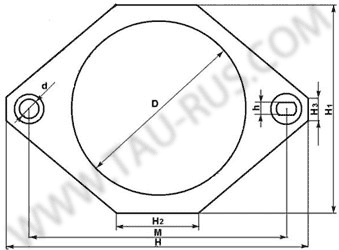

Размеры, мм |
|||||||||
|---|---|---|---|---|---|---|---|---|---|---|---|
|
H |
H1 |
H2 |
H3 |
d |
d1 |
h |
l |
D |
М |
||
|
УВ3132 |
10 |
410 |
265 |
90 |
40 |
20 |
22 |
18 |
150 |
215 |
345 |
|
УВ3135 |
16 |
480 |
300 |
100 |
50 |
30 |
32 |
28 |
155 |
250 |
400 |
|
УВ3138 |
25 |
550 |
365 |
135 |
50 |
30 |
32 |
28 |
172 |
290 |
465 |
|
УВ3141 |
40 |
660 |
455 |
175 |
50 |
36 |
38 |
32 |
180 |
380 |
570 |
|
УВ3144 |
63 |
760 |
550 |
225 |
50 |
36 |
38 |
32 |
210 |
470 |
670 |
|
УВ3146 |
100 |
860 |
640 |
280 |
50 |
50 |
55 |
47 |
225 |
525 |
755 |
В нашей компании Вы можете купить диски тормозные с накладками как поштучно, так и комплектом из трёх штук для любого типа тормозных муфт типа УВ31...
Рекомендуется заменять тормозные диски с фрикционными накладками комплектами (по 3 штуки) для эффективного торможения и равномерного износа накладок (секторов).
По вопросу приобретения запасных частей к муфте-тормоз УВ31... обращайтесь к менеджерам нашей компании по телефонам, указанным в разделе Контакты.
