PEG - Плунжерные насосные станции последовательного действия для пластичной смазки

Описание плунжерных насосных станций PEG

Плунжерные насосные станции PEG-5N (бак 5 л), PEG-10N (бак 10 л) предназначены для использования в системах последовательной смазки с одной магистралью или для смазывания одной точки смазки. Станция приводится в действие мотор-редуктором с различным передаточным отношением и 3-х фазным напряжением 220В, 380 В.

Насосная станция PEG может иметь от одного до трёх качающих узлов (стандартная версия оборудована одним качающим элементом) с регулируемым или нерегулируемым расходом. Каждый качающий узел оборудован предохранительным клапаном для защиты системы от возможных перегрузок. В случае, когда необходимо иметь больший расход можно объединить три выхода качающих узлов в одну линию. Центральный вал приводится во вращение шестерней для обеспечения всасывания качающего элемента.

Бак 5-ти литровый и 10-ти литровый металлические. Насосные станции имеют уже установленное реле нижнего уровня смазки. Заполнение бака должно осуществляться через пресс-маслёнку во избежание возможного попадания грязи и пузырей воздуха.

Основные параметры станций PEG

Параметр	Значение
	Станция PEG-5N/80R (90.898.1)	Станция PEG-10N/30 (90.922.0)
Подача за цикл	0,16 см³/цикл - фиксированный качающий узел 0,01-0,16 см³/цикл - регулируемый качающий узел
Передаточное число	1-80	1-30
Частота цикл/мин при 50 / 60 Гц	17 / 20	46 / 55
Базовый тип подачи	Регулируемая	Фиксированная
Количество качающий узлов	от 1 до 3	от 1 до 3
Трёхфазный двигатель	220 / 380 В - 50 Гц
Бак	5 л	10 л
Макс. рабочее давление	50 бар (5 МПа)
Тип смазки	Смазка с классом до NLGI 2 (к-т пенетрации не менее 265)

Размеры насосной станции PEG-5N/80R (90.898.1)

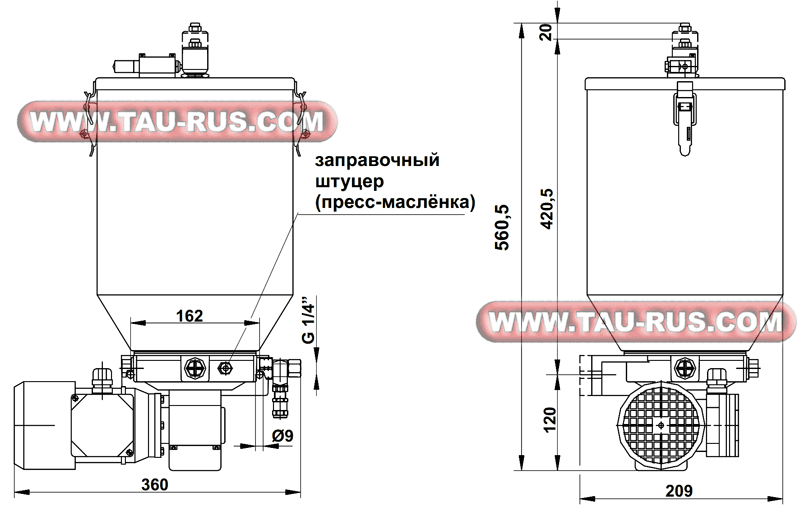

Размеры насосной станции PEG-10N/30 (90.922.0)
