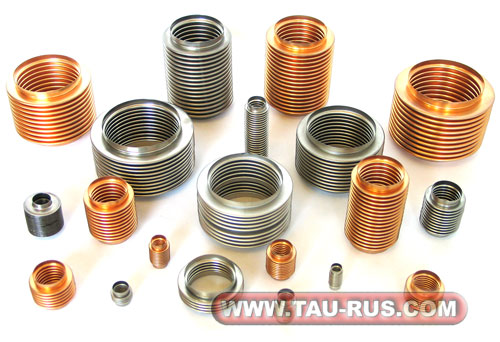

Сильфон - это тонкостенная металлическая трубка с гофрированной (волнообразной) боковой поверхностью.
Сильфоны однослойные измерительные металлические предназначены для работы в качестве упругих чувствительных элементов в измерительных приборах и устройствах контроля и регулирования различных конструкций и служат для преобразования измеряемого давления в перемещение, а также используются как компенсатор (сильфонный компенсатор) и разделитель сред, в различных сильфонных узлах.
Материалы для изготовления сильфонов — сплав марки 36НХТЮ, бериллиевая бронза марки БрБ2, нержавеющая сталь 12Х18Н10Т и латунь марки Л-80.
Выпускается более 200 типоразмеров измерительных металлических сильфонов диаметрами от 9 до 100 мм при толщине стенки от 0,08 до 0,25 мм, пригодных для работы в средах, не вызывающих коррозии материала при температурах:
от 213 до 473 К (–60...+200°С) – для сильфонов из сплава марки 36НХТЮ;
от 213 до 373 К (–60...+100°С) – для сильфонов из бериллиевой бронзы марки БрБ2 и из полутомпака марки Л-80;
от 373 до 673 К (–200...+400°С) – для сильфонов из нержавеющей стали марки 12Х18Н10Т.
Номенклатурный перечень сильфонов измерительных однослойных
|
Л-80 ТУ 25.02.110 737-82 |
||||||
|
12х15х0,14 – II |
17х12х0,13 с дн. |
28х16х0,12 – II |
28,5х11х0,12 с дн. |
38х10х0,11 – IV |
50х10х0,28 – I |
79х13х0,20 – IV |
|
16х7х0,09 – VI |
17х12х0,13 без дн. – IV |
28,5х8х0,12 – I |
32х11х0,12 – IV |
44,5x17x0,14 – IV |
51х15х0,12 |
100х11х0,20 – IV |
|
16х16х0,08 – II |
17x16x0,13 – IV |
28,5x9x0,12 – III |
38х6х0,22 – II |
47x5x0,14 – VI |
51х16х0,12 – IV |
100х14х0,15 – IV |
|
16x20x0,09 – VI |
28х8х0,24 – I |
28,5х11х0,12 – IV |
38х8х0,11 – IV |
50х10х0,13 |
51х16х0,12 б.дн |
|
|
36 НХТЮ ГОСТ 21482-76 |
||||||
|
9x8x0,08 |
16х10х0,08 |
22х6х0,08 |
28х8х0,12 |
34х6х0,16 |
38х10х0,2 |
55х10х0,20 |
|
9х10х0,08 |
16х4х0,10 |
22х6х0,10 |
28х10х0,08 |
34х6х0,20 |
38х16х0,16 |
55х16х0,16 |
|
9x6x0,10 |
16х6х0,10 |
22х6х0,12 |
28х10х0,10 |
34х10х0,10 |
38х16х0,20 |
55х16х0,20 |
|
9х10х0,10 |
16х6х0,12 |
22х16х0,12 |
28х10х0,12 |
34х10х0,12 |
42х4х0,08 |
65х4х0,10 |
|
9х10х0,12 |
16х10х0,12 |
22х10х0,16 |
28х10х0,16 |
34х10х0,16 |
42х4х0,10 |
65х6х0,10 |
|
11х10х0,08 |
16х10х0,25 |
22х10х0,20 |
28х10х0,20 |
34х10х0,20 |
42х4х0,20 |
65х6х0,12 |
|
11х16х0,08 |
18х10х0,10 |
22х10х0,25 |
28х10х0,25 |
34х10х0,25 |
42х6х0,08 |
65х6х0,20 |
|
11x6x0,10 |
18х4х0,12 |
25х10х0,08 |
28х16х0,10 |
34х16х0,10 |
42х6х0,10 |
65х6х0,25 |
|
11х8х0,16 |
18х6х0,12 |
25х6х0,10 |
28х16х0,12 |
34х16х0,12 |
42х6х0,12 |
65х10х0,10 |
|
11х10х0,16 |
18х20х0,12 |
28х4х0,08 |
28х16х0,20 |
38х4х0,12 |
42х10х0,08 |
65х10х0,12 |
|
14х6х0,08 |
18х25х0,16 |
28х4х0,10 |
28х16х0,25 |
38х4х0,25 |
42х10х0,25 |
65х10х0,16 |
|
14х10х008 |
18х25х0,18 |
28х4х0,12 |
28х20х0,12 |
38х6х0,08 |
48х10х0,12 |
65х10х0,25 |
|
14х4х0,10 |
18х10х0,25 |
28х4х0,16 |
30х4х0,08 |
38х6х0,10 |
48х12х0,16 |
65х16х0,20 |
|
14х6х0,10 |
20х10х0,08 |
28х4х0,20 |
30х10х0,10 |
38х6х0,12 |
48х16х0,16 |
65х16х0,25 |
|
14х10х0,10 |
20х6х0,10 |
28х4х0,25 |
30х10х0,12 |
38х6х0,16 |
55х4х0,16 |
75х6х0,12 |
|
14х6х0,12 |
20х10х0,10 |
28х6х0,08 |
30х16х0,12 |
38х6х0,20 |
55х6х0,12 |
75х10х0,10 |
|
14х10х0,12 |
20х10х0,12 |
28х6х0,10 |
34х4х0,08 |
38х6х0,25 |
55х6х0,16 |
75х10х0,12 |
|
14х4х0,16 |
20х6х0,16 |
28х6х0,12 |
34х4х0,10 |
38х10х0,08 |
55х6х0,20 |
85х16х0,25 |
|
14х10х0,16 |
20х10х0,16 |
28х6х0,16 |
34х4х0,12 |
38х10х0,10 |
55х6х0,25 |
|
|
14х4х0,20 |
20х10х0,20 |
28х6х0,20 |
34х4х0,16 |
38х10х0,12 |
55х10х0,12 |
|
|
14х10х0,25 |
20х10х0,25 |
28х6х0,25 |
34х6х0,12 |
38х10х0,16 |
55х10х0,16 |
|
|
36НХТЮ ТУЮУО.709601 |
||||||
|
38х18х0,13 |
52х22х0,15 |
|
|
|
|
|
|
36НХТЮ ТУ 25.02.110299-77 |
||||||
|
65х5х0,10 |
65х(5+4)х0,10 |
|
|
|
|
|
|
СВАРНОЙ 36НХТЮ ТУ25.02.112006-76 |
||||||
|
120х7х0,11 |
||||||
|
12Х18Н10Т ГОСТ 21482-76 |
||||||
|
9х4х0,10 |
14х4х0,08 |
18х6х0,2 |
22х10х0,08 |
28х20х0,12 |
34х16х0,12 |
38х16х0,20 |
|
9х4х0,11 |
14х6х0,08 |
18х10х0,2 |
22х16х0,12 |
30х10х0,12 |
38х4х0,12 |
38х16х0,25 |
|
9х6х0,10 |
14х6х0,12 |
18х12х0,12 |
25х10х0,12 |
34х4х0,12 |
38х6х0,08 |
38х20х0,20 |
|
9х10х0,10 |
14х10х0,08 |
20х6х0,08 |
28х4х0,16 |
34х6х0,20 |
38х6х0,12 |
42х12х0,12 |
|
11х6х0,08 |
14х10х0,12 |
20х10х0,12 |
28х8х0,20 |
34х6х0,25 |
38х9х0,12 |
42х12х0,16 |
|
11х6х0,12 |
16х4х0,12 |
22х4х0,08 |
28х10х0,12 |
34х8х0,25 |
38х10х0,12 |
48х16х0,16 |
|
11х10х0,08 |
16х6х0,08 |
22х4х0,12 |
28х10х0,16 |
34х10х0,12 |
38х10х0,25 |
48х16х0,20 |
|
11х10х0,10 |
16х10х0,12 |
22х6х0,08 |
28х10х0,20 |
34х10х0,25 |
38х16х0,12 |
48х18х0,16 |
|
11х10х0,12 |
18х4х0,08 |
22х6х0,20 |
28х10х0,25 |
34х12х0,16 |
38х16х0,16 |
|
|
12Х18Н10Т ГОСТ 21482-76 |
||||||
|
55х10х0,12 |
55х16х0,16 |
60х19х0,16 |
65х10х0,16 |
65х16х0,16 |
75х10х0,16 |
85х16х0,25 |
|
55х10х0,20 |
60х16х0,16 |
60х22х0,16 |
65х10х0,25 |
65х16х0,25 |
85х8х0,25 |
105х10х0,25 |
|
55х13х0,16 |
60х17х0,16 |
65х4х0,16 |
|
|
|
|
|
12Х18Н10Т ГОСТ 22388-90 |
||||||
|
15-8-0,12 |
15-18-0,14 |
18-12-0,12 |
27-10-0,16 |
38-6-0,16 |
52-3-0,16 |
63-9-0,16 |
|
15-10-0,12 |
16-16-0,12 |
18-14-0,22 |
27-12-0,14 |
38-8-0,12 |
52-9-0,16 |
63-9-0,22 |
|
15-10-0,14 |
18-6-0,12 |
18-22-0,18 |
27-12-0,16 |
38-8-0,14 |
38-12-0,20 |
63-15-0,16 |
|
15-12-0,12 |
18-6-0,14 |
21-10-0,18 |
28-10-0,12 |
38-10-0,12 |
38-12-0,22 |
63-15-0,20 |
|
15-12-0,14 |
18-5-0,12 |
27-8-0,16 |
28-12-0,16 |
38-10-0,14 |
38-16-0,22 |
63-15-0,22-1 |
|
15-14-0,12 |
18-6-0,22-I |
27-10-0,14 |
38-2-0,12 |
38-10-0,16 |
42-2-0,12 |
78-10-0,16 |
|
15-16-0,12 |
18-10-0,12 |
21-18-0,18 |
38-8-0,16 |
38-10-0,22 |
52-14-0,22 |
|
|
15-18-0,12 |
18-10-0,14 |
27-8-0,14 |
38-8-0,22 |
38-12-0,16 |
52-17-0,16 |
|
|
12Х18Н10Т ТУ 25.2472.0068-88 |
||||||
|
38х20х0,12 |
||||||
|
12Х18Н10Т ТУ3-2678-92 |
||||||
|
45х17х0,16 |
||||||
|
12Х18Н10Т ТУ 25.02.110.736-78 |
||||||
|
12,7х5х0,15 |
15х10х0,14 |
15х12х0,14 |
18х6х0,12 |
38х12х0,16 |
52х14х0,16 |
78х10х0,16 |
|
15х10х0,12 |
15х12х0,12 |
15х14х0,14 |
18х10х0,12 |
|
|
|
|
12Х18Н10Т ТУ 35-19-23-88 |
||||||
|
65х10х0,10 |
||||||
|
ЛАНКМЦ ГУ 7.090.027 |
||||||
|
14х10х0,12 |
||||||
|
ЛАНКМЦ ТУ 25-2472.0067-88 |
||||||
|
14х10х0,06 |
||||||
|
БрБ2 ГОСТ 21482-76 |
||||||
|
11х10х0,16 |
18х10х0,12 |
22х10х0,25 |
28х4х0,25 |
28х16х0,16 |
38х6х0,16 |
42х10х0,12 |
|
11х12х0,12 |
18х12х0,12 |
22х16х0,12 |
28х5х0,1 |
30х16х0,12 |
38х6х0,20 |
48х10х0,12 |
|
14х6х0,12 |
20х4х0,16 |
22х16х0,16 |
28х5х0,12 |
34х4х0,12 |
38х6х0,25 |
48х10х0,16 |
|
14х10х0,08 |
20х10х0,08 |
24х5х0,09 |
28х6х0,12 |
34х6х0,12 |
38х8х0,08 |
55х6х0,16 |
|
14х10х0,10 |
20х10х0,10 |
25х6х0,08 |
28х6х0,16 |
34х6х0,16 |
38х8х0,12 |
55х6х0,20 |
|
14х10х0,12 |
20х10х0,12 |
25х6х0,10 |
28х6х0,20 |
34х6х0,20 |
38х8х0,16 |
55х6х0,25 |
|
14х12х0,12 |
20х10х0,16 |
25х6х0,12 |
28х6х0,25 |
34х6х0,25 |
38х10х0,16 |
55х16х0,08 |
|
16х10х0,08 |
22х6х0,08 |
25х6х0,16 |
28х8х0,12 |
34х8х0,20 |
38х16х0,12 |
55х16х0,20 |
|
16х10х0,10 |
22х6х0,10 |
25х10х0,08 |
28х10х0,12 |
34х10х0,16 |
38х16х0,16 |
75х10х0,16 |
|
16х10х0,12 |
22х6х0,12 |
25х10х0,16 |
28х10х0,16 |
34х10х0,20 |
38х16х0,20 |
75х10х0,20 |
|
18х6х0,08 |
22х8х0,16 |
28х4х0,12 |
28х10х0,25 |
34х10х0,25 |
42х4х0,12 |
|
|
18х6х0,12 |
22х10х0,12 |
28х4х0,16 |
28х12х0,16 |
34х16х0,10 |
42x10х0,08 |
|
|
18х6х0,16 |
22х10х0,16 |
28х4х0,20 |
28х16х0,12 |
38х6х0,08 |
42х10х0,10 |
|
|
БрБ2 ТУ 25.02.110738-78 |
||||||
|
21х8х0,11 |
||||||
|
08х18Н10Т ГОСТ 22388-90 |
||||||
|
16х16х0,12 |
28х12х0,16 |
38х8х0,12 |
38х10х0,12 |
38х10х0,22 |
38х12х0,22 |
52х14х0,22 |
|
27х10х0,16 |
38х6х0,12 |
38х8х0,14 |
38х10х0,14 |
38х12х0,16 |
52х14х0,16 |
63х9х0,16 |
|
27х12х0,14 |
38х6х0,14 |
|
|
|
|
|
|
08х18Н10Т ТУ 3-2678-92 |
||||||
|
45х17х0,16 |
||||||
|
08Х18Н10Т ТУ 35-1923-88 |
||||||
|
65х10х0,10 |
||||||
|
08х18Н10Т ГОСТ 21482-76 |
||||||
|
30х10х0,12 |
38х16х0,16 |
42х16х0,12 |
48х8х0,16 |
60х22х0,16 |
65х10х0,25 |
65х16х0,16 |
|
38х10х0,12 |
42х12х0,12 |
|
|
|
|
|
|
08Х18Н10Т ТУ 25.2472.0068-88 |
||||||
|
38х20х0,12 |
||||||
|
08Х18Н10Т ТУ 25.02.110736 |
||||||
|
38х12х0,16 |
||||||
Сильфон с наружным диаметром 28 мм, числом гофр 10, толщиной стенки 0,12 мм, из материала 12Х18Н10Т по ГОСТ 21482-76:
Сильфон 28х10х0,12-12Х18Н10Т по ГОСТ 21482-76
