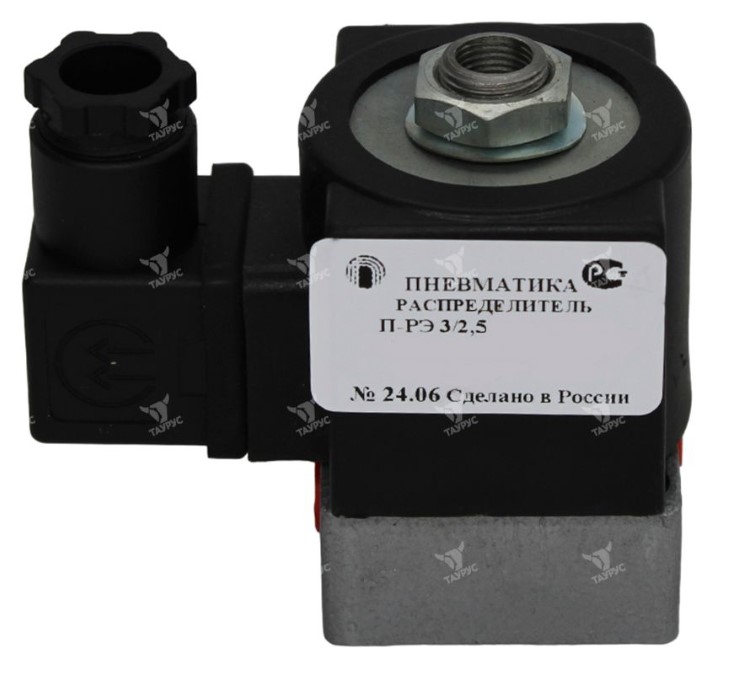

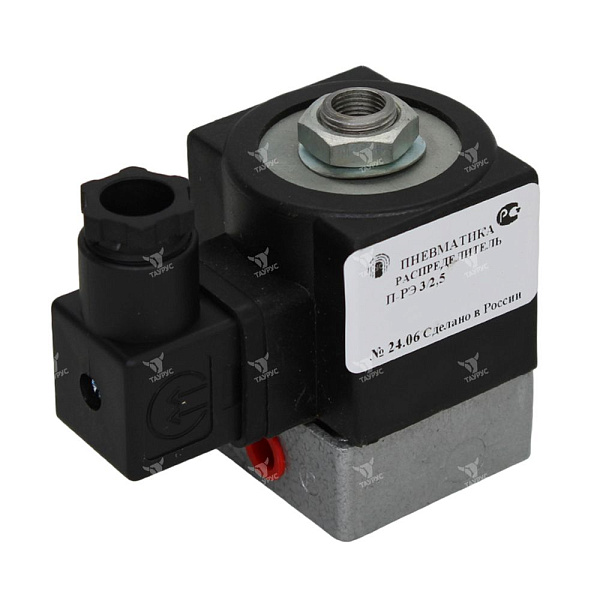

Описание пневмораспределителей П-РЭ-3/2,5
Распределители П-РЭ3/2,5 работают на сжатом воздухе, очищенном до 10 класса чистоты или выше по ГОСТ 17433 и содержащем распыленные капельки масла кинематической вязкостью в диапазоне 10-35 мм²/с (сСт) при температуре окружающей среды 50 градусов по Цельсию с концентрацией одна-две капли на 1 м³ воздуха по ГОСТ 19862.
Пневмораспределители П-РЭ 3/2,5 монтируются в любом пространственном положении.
Пневмораспределители П-РЭ 3/2,5 для присоединения к пневмосистеме устанавливают на комплектуемое устройство с выполненными в нем каналами для прохода сжатого воздуха и крепят двумя винтами через два отверстия диаметром 3,4 мм, 4,8 мм или 6,6 мм. При монтаже пневмораспределителей с притычным (стыковым) нижним и резьбовым исполнением электромагнитная катушка должна быть снята. Уплотнение рабочих каналов обеспечивается резиновыми кольцами находящимися в цековках корпуса.
Присоединение к пневмосистеме пневмораспределителей (пневмоклапанов) резьбового исполнения осуществляется резьбовыми отверстиями К1/8, K1/4.
Пневмораспределители П-РЭ-3/2,5-... выпускаются взамен устаревших аналогов ЛИЖК.306232.001.1112 УХЛ4, ЛИЖК.306232.001.1125 УХЛ4, ЛИЖК.306232.001.1126 УХЛ4 и т.д., а также взамен П-ЭПК-12.
Варианты исполнений пневмораспределителя П-РЭ 3/2,5...
|
Обозначение серии |
Диаметр условного прохода, мм |
Пропускная способность, м³/ч |
Присоединение |
Исполнение |
|---|---|---|---|---|
|
Пневмораспределитель П-РЭ3/2,5-1 |
2,5 |
0,16 |
К1/8" |
без ручного управления |
|
Пневмораспределитель П-РЭ3/2,5-2 |
К1/4" |
без ручного управления |
||
|
Пневмораспределитель П-РЭ3/2,5-3 |
К1/8" |
ручное кнопочное управление |
||
|
Пневмораспределитель П-РЭ3/2,5-4 |
К1/8" |
фиксированное ручное управление |
||
|
Пневмораспределитель П-РЭ3/2,5-5 |
стыковое нижнее |
без ручного управления |
||
|
Пневмораспределитель П-РЭ3/2,5-6 |
стыковое нижнее |
ручное кнопочное управление |
||
|
Пневмораспределитель П-РЭ3/2,5-73 |
стыковое боковое |
ручное кнопочное управление, пилот для У71-2х |
Структура условного обозначения пневмораспределителей П-РЭ 3/2,5...
|
1 |
- |
2 |
3 |
- |
4 |
5 |
6 |
|---|---|---|---|---|---|---|---|
|
П-РЭ3/2,5 |
7 |
3 |
1 |
2 |
УХЛ4 |
| 1 | Тип устройства | П-РЭ3/2,5 = Пневмораспределитель 3-х линейный, электроуправляемый, с условным проходом 2,5 мм |
| 2 | Исполнение корпуса по присоединению к пневмосети и наличию ручного исполнения |
1 = резьбовое K1/8" без ручного управления 2 = резьбовое K1/4" без ручного управления 3 = резьбовое K1/8" с кнопочным управлением 4 = резьбовое K1/8" с фиксированным ручным управлением 5 = стыковое нижнее без ручного управления 6 = стыковое нижнее с кнопочным ручным управлением 7 = стыковое боковое с кнопочным ручным управлением |
| 3 | Присоединение к электросети |
1 = через сальник 2 = через разъем 3 = без сальника 4 = новая (действующая) катушка |
| 4 | Род тока |
1 = постоянный 2 = переменный 50 Гц |
| 5 | Электрическое напряжение |
1 = 12В 2 = 24В 3 = 36В 4 = 48В 5 = 110В 6 = 220В |
| 6 | Климатическое исполнение ГОСТ 15150 | УХЛ4 |
Технические характеристики пневмораспределителей П-РЭ-3/2,5...
|
Наименование параметра |
Значение |
|
Диаметр условного прохода, мм |
2,5 |
|
Ном. / мин. давление, МПа |
1,0 / 0,1 |
|
Пропускная способность не менее, м³/ч: |
|
|
Время срабатывания не более, с: |
|
|
Утечка воздуха не более, см³/мин |
5 |
|
Макс. число переключений в минуту |
500 |
|
Ном. напряжение питания, В: |
12,24,48,110 / 24,36,110,220 / 110,220 |
|
Ном. потребляемая мощность не более: пост. тока, Вт / перем. тока 50 Гц, ВА / перемен. тока 60 Гц, ВА |
12 / 22 / 28 |
|
Превышение температуры катушки над t окружающей среды не более, °С |
85 |
|
Масса, кг |
0,5 |

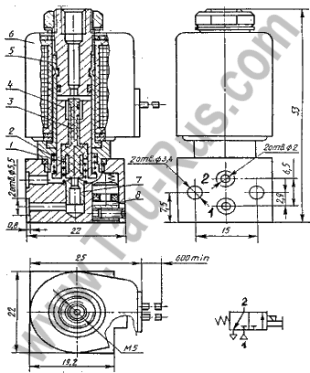

Устройство и работа пневмораспределителей П-РЭ-3/2,5...
Ось уплотнительного узла расположена соосно оси седла 7. При отключённом магните якорь прижимается пружиной к седлу, закрывая канал, через который нагнетается давление сжатого воздуха, а выходной канал соединен с атмосферой через пазы, находящиеся на внешней поверхности якоря (на рисунке не указано).
При подаче напряжения на электромагнит якорь, преодолевая усилие пружины, перемещается к упору, закрывая выход в атмосферу и открывая канал, соединенный с отверстием подвода сжатого воздуха. Воздух поступает в канал потребителя.
В некоторых исполнениях пневмораспределителей П-РЭ3/2,5 существует возможность ручного дублирования электрического сигнала. Например, П-РЭ3/2,5.7312 УХЛ4.
Стоит отметить, что ручное кнопочное дублирование предназначено для управления пневмораспределителем в наладочном режиме (при отключенном напряжении питания) и происходит путём поднятия якоря в верхнее, крайнее положение. Включение кнопочного управления пневмораспределителем происходит в процессе нажатия до отказа кнопки 8 (см. рисунок выше), которая находится на корпусе основания пневмораспределителя.
Степень защиты оболочки электромагнита IP 54 по ГОСТ 14254.
