HC3 - Гидроцилиндры по ISO 6020 и DIN 24333

Гидроцилиндры HC3A*, HC3B*, HC3D*, HC3F*, HC3L* двустороннего действия изготовлены в соответствии с ISO 6020 (издание 1991) и DIN 24333. Используемые материалы обеспечивают особую прочность данных цилиндров, поэтому они могут применяться в черной металлургии и сталелитейном производстве. Цилиндр представлен в пяти различных монтажных исполнениях, а также имеет широкий спектр дополнительных приспособлений, отвечающих всем требованиям использования.

В настоящее время доступно исполнение данных гидроцилиндров HCK3* согласно стандарту ATEX 94/9/CE, что позволяет устанавливать и эксплуатировать их в потенциально взрывоопасных средах. Стандартная версия цилиндра классифицируется по ATEX II 2GD, а цилиндры в исполнении с индуктивными датчиками классифицируются по стандарту ATEX II 3GD. Сертификат подтверждающий соответствие указанным стандартам всегда прикладывается к поставляемому цилиндру. Возможны диаметры гильзы от Ø50 до Ø400 мм, что обеспечивает широкий выбор в соответствии с требуемым усилием.
Для каждого диаметра гильзы возможны два диаметра штока поршня:

• стандартный - отношение площади штока к поршню 1:2;
• увеличенный - отношением площади штока к поршню 1:1,65.

По требованию заказчика на передней и/или задней крышках гидроцилиндра HC3* могут быть установлены демпфирующие устройства регулируемого типа, без изменения габаритных размеров. Особая конструкция демпферов обеспечивает оптимальную стабильность торможения также и в случае колебания вязкости жидкости. Использование демпфирующих устройств рекомендуется всегда, поскольку они обеспечивают безударную остановку даже на высокой скорости, снижая таким образом перепады давления, а также силу толчка, передаваемого на опоры.

Крышки цилиндров HC3* с диаметром гильзы более 160 мм с демпферами оснащены дополнительным каналом, соединенным непосредственно с тормозной камерой. Это соединение следует использовать в случае применения рядом с цилиндром перепускного предохранительного клапана, установленного на 350 бар, для ограничения избыточного давления во время торможения.

Цилиндры HC3* поставляются в стандартном исполнении с цилиндрической резьбой BSP и проточкой под уплотнительные кольца в соответствии со стандартом ISO 1179. Для обеспечения правильной эксплуатации цилиндра скорость потока жидкости не должна превышать 5 м/с.

В случаях, когда ход цилиндра превышает 1000 мм, мы рекомендуем использовать усиливающие проставки, которые устанавливаются рядом с поршнем для уменьшения нагрузок на втулку штока поршня и предотвращения заедания поршня. Усиливающие проставки изготовлены из прочной закаленной стали с покрытием из фторопласта (ПТФЭ - политетрафторэтилен). Рекомендована следующая толщина: 50 мм для хода от 1001 до 1500 мм; увеличение на 50 мм на каждые 500 мм хода. Габаритная длина цилиндра (гильзы) увеличивается соответственно толщине проставки. Указать рабочий ход цилиндра в идентификационном коде, а также число усиливающих проставок по 50 мм.

По требованию может быть выполнено присоединение для внешнего дренажа на передней крышке, для отвода капель жидкости после первого уплотнения штока, при этом габаритные размеры не изменяются. Присоединение: 1/8" BSP для диаметра гильзы до Ø100 включительно - 1/4" BSP для гильз большего диаметра.

По требованию заказчика на крышках гидроцилиндра HC3* могут быть установлены сапуны для удаления воздуха. Это необходимо, когда полный ход не используется, либо когда соединения не направлены вверх. К гидроцилиндрам HC3* поставляются ремкомплекты SK/HC3*, индуктивные датчики FP44, FP22, FP33, FP11 и т.д., элементы крепления и монтажа.

Основные параметры гидроцилиндров HC3

Номинальное рабочее давление (непрерывный режим работы)	бар	250
Максимальное рабочее давление	бар	320
Максимальная скорость (уплотнение типа К)	м/с	0,5
Максимальный ход (стандартный)	мм	6000
Диапазон температур жидкости (стандартный)	°C	-20 ... +80
Диапазон вязкости рабочей жидкости	сСт	10 ÷ 400
Класс чистоты рабочей жидкости	-	Класс 20/18/15 по ISO 4406:1999
Рекомендуемая вязкость	сСт	25

Обозначение гидроцилиндров HC3

1	2	-	3	-	4	/	5	6	/	7	-	8	-	9	-	10	-	11	/	12	/	13
HC3	A		FP44		125		90					3500		K3		0		11		2		20

1	Тип устройства	HC3 = Гидроцилиндры двустороннего действия в соответствии с ISO 6020 и DIN 24333

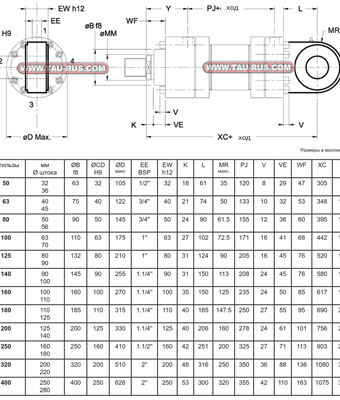

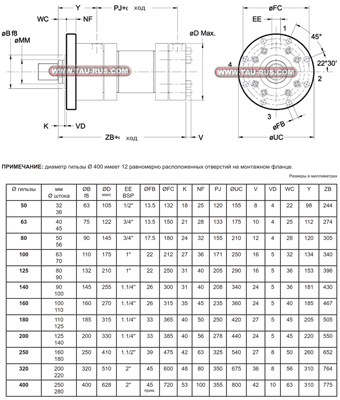

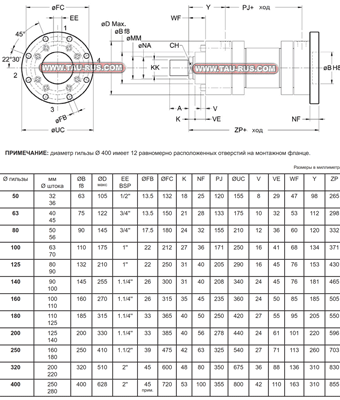

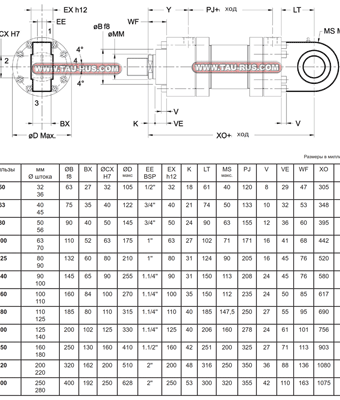

2	Способ монтажа	A = передний фланец; B = задний фланец; D = проушина; F = проушина со сферическим наконечником; L = цапфы на промежуточной опоре.
3	Магнитные датчики	FP44 = магнитные датчики конца хода
4	Диаметр гильзы	125 (От 50 до 400 мм)
5	Диаметр штока	90 (От 32 до 280 мм)

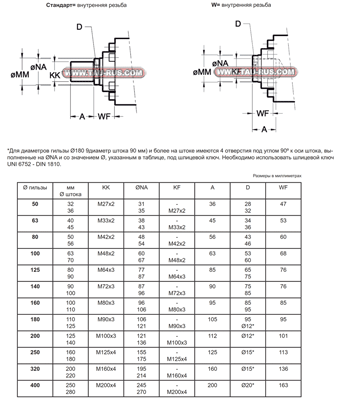

6	Резьба на штоке	без обозначения = стандартная резьба; W = внутренняя резьба.
	Двусторонний шток	Пропустить, если не требуется (Не допустимо для способа монтажа D, F) От 32 до 280 мм
7	Резьба на двустороннем штоке	Пропустить, если не требуется W = внутренняя
8	Ход гидроцилиндра	3500 мм (Максимальный ход – 6000 мм)
9	Уплотнения	K = стандартное (нитрил + полиуретан); M = с низким трением (нитрил + ПТФЭ); V = высокотемпературное (вайтон + ПТФЭ).
	Демпферы	0 = без демпферов; 1 = передний демпфер; 2 = задний демпфер; 3 = передний и задний демпферы.
10	Сапуны	0 = без сапунов; S = сапуны на передней и задней крышке.
11	Расположение присоединения на передней крышке	1 = сверху 2 = справа 3 = снизу 4 = слева
	Расположение присоединения на задней крышке	1 = сверху 2 = справа 3 = снизу 4 = слева
12	Число усиливающих проставок толщиной 50 мм	2
13	Серия	20

С габаритными и присоединительными размерами можно ознакомиться по ссылке.

Примеры для заказов:
